WIDEODOMOFON 7' Wi-Fi CZYTNIK ZBLIŻENIOWY RFID FULL HD 1080p APLIKACJA TUYA

MODEL: VIRONE VDP-67 - PAVONIS

⭐ NAJNOWYSZY MODEL FULL HD Z Wi-Fi I MOŻLIWOŚCIĄ STEROWANIA WIDEODOMOFONEM ZE SMARTFONA ZA POMOCĄ APLIKACJI TUYA! ⭐

⭐ DOTYKOWY MONITOR LCD 7", KAMERA FULL HD 1080p - Zestaw składa się z nowoczesnego monitora z dotykowym ekranem LCD 7" i panelu zewnętrzny z kamerą FULL HD 1080p przeznaczonego do montażu natynkowego, wyposażonego w specjalny daszek ochronny. Nowoczesny i ponadczasowy design.

⭐ WBUDOWANY MODUŁ Wi-Fi - Wideodomofon posiada wbudowany moduł Wi-Fi zainstalowany w monitorze, który łączy się z lokalną siecią internetową i umożliwia sterowanie urządzeniem przez aplikację TUYA.

⭐ STEROWANIE ZA POMOCĄ APLIKACJI TUYA - Po pobraniu darmowej aplikacji TUYA, użytkownik ma możliwość sterowania urządzeniem ze swojego smartfona lub tabletu.

⭐ ZESTAW OTWIERA FURTKĘ I BRAMĘ - Funkcja sterowania bramą oraz otwierania elektrozaczepu w furtce / drzwiach.

⭐ CZYTNIK BRELOKÓW I KART ZBLIŻENIOWYCH RFID - Panel zewnętrzny posiada wbudowany czytnik breloków / kart zbliżeniowych RFID (7 breloków w zestawie), co daje możliwość otwarcia elektrozaczepu furtki / drzwi po przyłożeniu breloka lub karty zbliżeniowej do czytnika.

⭐ OŚWIETLENIE NOCNE I PODŚWIETLANY PRZYCISK - Dodatkowe oświetlenie panelu zewnętrznego diodami IR umożliwia widzenie nocą, dodatkowo panel wyposażony jest w podświetlany przycisk.

⭐ FUNKCJA ROBIENIA ZDJĘĆ I NAGRYWANIA FILMÓW - Możliwość nagrywania dźwięków i filmów oraz robienia zdjęć poprzez aplikację Tuya i odtwarzania ich na swoim smartfonie. Wideodomofon posiada dodatkowo slot na kartę pamięci micro SD o maksymalnej pojemności 128GB.

⭐ FUNKCJA PODGLĄDU / MONITORINGU, DETEKCJA RUCHU - Funkcja podglądu tego co dzieje się w polu obserwacji kamery oraz nagrywanie filmów i zdjęć po wykryciu ruchu w polu detekcji czujnika zainstalowanego w panelu zewnętrznym.

⭐ MOŻLIWOŚĆ ROZBUDOWY O DODATKOWE MONITORY ORAZ KAMERY - Możliwość rozbudowy zestawu do maks. 2 paneli zewnętrznych, 4 monitorów oraz 2 kamer CCTV.

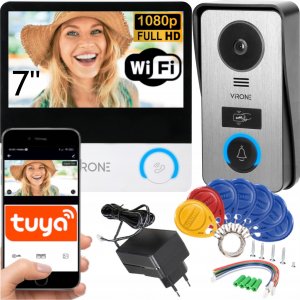

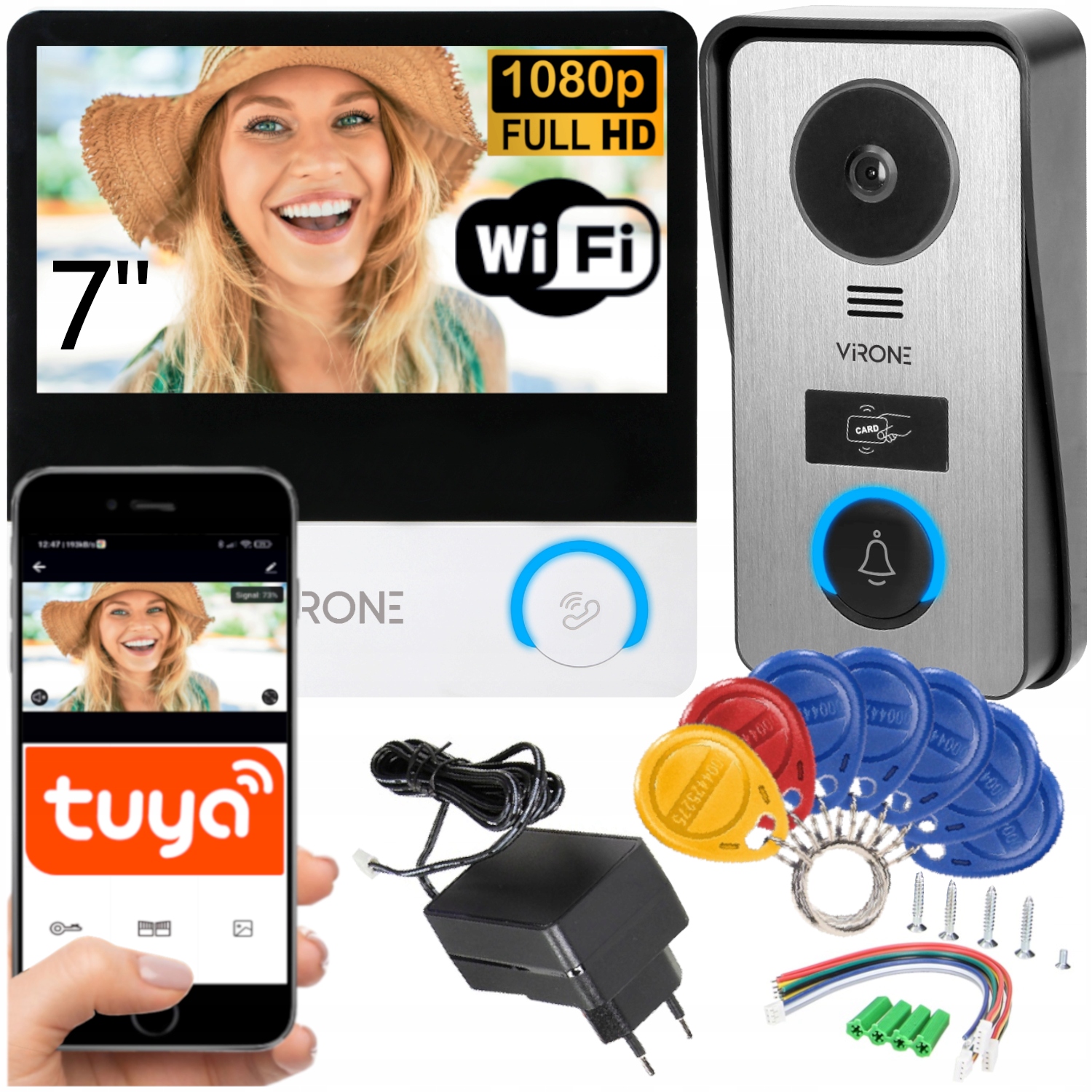

➡️ ZESTAW ZAWIERA

• Wideomonitor - 1 szt.
• Panel zewnętrzny - 1 szt.
• Zasilacz wtyczkowy - 1 szt.
• Płytka montażowa monitora - 1 szt.
• Daszek ochronny panelu zewnętrznego - 1 szt.
• Breloki - 7 sztuk w tym 2 breloki do dodawania i dezaktywacji innych kart i breloków
• Wkręty i kołki mocujące - 1 komplet
• Wtyczki do podłączenia monitora - 1 komplet
• Instrukcja obsługi w języku polskim
• KARTA GWARANCYJNA

• Obsługa wideoodomofonu oprócz tradycyjnej obsługi z monitora może odbywać się za pośrednictwem darmowej aplikacji Tuya Smart, która jest dostępna na system iOS & Android. Aplikacja jest w języku POLSKIM!

• Za pomocą aplikacji można m.in. prowadzić rozmowy, korzystać z funkcji podglądu tego co dzieje się w polu obserwacji kamery, nagrywać filmy i robić zdjęcia oraz otwierać elektrozaczep i bramę.

➡️ MONITOR

• Kolorowy, ultra płaski monitor LCD 7", wysoka jakość obrazu.

• Dotykowy wyświetlacz - intuicyjne sterowanie, MENU W JĘZYKU POLSKIM!

• Płynna regulacja parametrów monitora (jasność, nasycenie kolorów, głośność) oraz poziomu głośności dzwonka i rozmowy.

• 6 różnych melodii dzwonka do wyboru.

• Bezpośrednie sterowanie elektrozaczepem służącym do otwierania furtki / drzwi po wywołaniu z zewnątrz lub po wywołaniu funkcji podglądu na monitorze.

• Funkcja sterowania napędem bramy.

4 MONITORÓW 2 PANELI ZEWNĘTRZNYCH 2 KAMER CCTV!

➡️ FUNKCJA ROBIENIA ZDJĘĆ I NAGRYWANIA FILMÓW

Wideodomofon posiada możliwość nagrywania dźwięku i filmów oraz robienia zdjęć zarówno podczas rozmowy jak i w momencie kiedy nie ma nas w domu. znajomy czy też kurier z ważną paczką.

Filmy wideo mogą zostać zapisane wyłącznie w momencie kiedy zainstalowano kartę pamięci SD (max. 128GB), zdjęcia mogą zostać zapisane w pamięci urządzenia (pojemność max. 50 obrazów).

➡️ DETEKCJA RUCHU

Po uaktywnieniu odpowiedniej funkcji urządzenie automatycznie nagrywa wideo po wykryciu ruchu ruchu w polu detekcji czujnika.

Gdy ktoś zbliży się do panelu zewnętrznego monitor zacznie nagrywać osobę znajdującą się przed nią bez względu na to czy ktoś wywoła rozmowę.

➡️ FUNKCJA PODGLĄDU / MONITORINGU

➡️ INTERKOM

Rozbudowując zestaw o dodatkowe monitory możesz pomiędzy monitorami prowadzić rozmowy (maksymalnie 4 monitory).

➡️ DZWONKI I REGULACJA GŁOŚNOŚCI

Urządzenie posiada 6 dźwięków dzwonka do wyboru oraz płynną regulację głośności dzwonka i rozmowy.

➡️ RAMKA CYFROWA I PROGNOZA POGODY

Możliwość ustawienia losowego wyświetlania fabrycznie zapisanych obrazów w pamięci monitora oraz daty, godziny czy podglądu z kamery w momencie przejścia w tryb czuwania. Wideodomofon posiada również funkcję prognozy pogody na ekranie głównym.

➡️ PARAMETRY TECHNICZNE MONITORA

• Obsługa: głośnomówiący
• Wyświetlacz: 7 cali LCD
• Rozdzielczość monitora: 1024 / 600
• Kolor monitora: biało/czarny
• Ilość dźwięków dzwonka: 6
• Pamięć wewnętrzna: max. 50 obrazów
• Wymiary: 181 x 180 x 18 mm (szerokość x wysokość x głębokość)

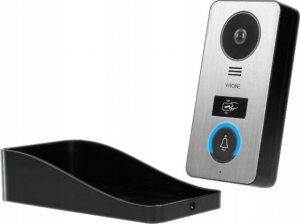

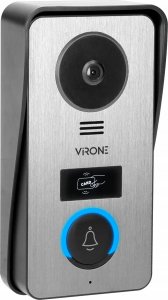

➡️ PANEL ZEWNĘTRZNY Z KAMERĄ FULL HD

• Wysokiej jakości kamera 1080p Full HD.

• Wbudowany czytnik breloków i kart zbliżeniowych RFID - możliwość otwarcia elektrozaczepu furtki / drzwi po przyłożeniu breloka lub karty zbliżeniowej do czytnika.

• Odporny na warunki zewnętrzne (deszcz/śnieg/słońce), wysoki współczynnik odporności na wodę IP55.

• Daszek ochronny w zestawie!

• Podświetlanie w nocy super jasnymi diodami IR - dzięki czemu będziesz widzieć w całkowitej ciemności osoby stojące przed panelem zewnętrznym.

• Posiada regulację głośności mikrofonu.

• Posiada regulację głośności głośnika.

• Wysokiej jakości tworzywo sztuczne aluminium.

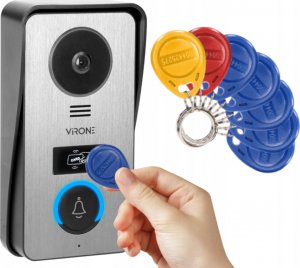

➡️ CZYTNIK BRELOKÓW ZBLIŻENIOWYCH RFID

Panel zewnętrzny posiada wbudowany czytnik breloków i kart zbliżeniowych RFID, co daje możliwość otwarcia elektrozaczepu w furtce / drzwiach po przyłożeniu breloka lub karty do czytnika.

Zestaw zawiera aż 7 breloków:

• 5 niebieskich breloków zaprogramowanych do otwierania elektrozaczepu przy wejściu

• 1 żółty brelok służący do dodawania nowych breloków / kart

• 1 czerwony brelok służący do usuwania breloków / kart z pamięci

➡️ PARAMETRY TECHNICZNE PANELU ZEWNĘTRZNEGO

• Podświetlanie kamery - 4x DIODY IR, zasięg widzenia nocnego 1m

• Rozdzielczość 1920 x 1080 - FULL HD 1080p wysokiej jakości przetwornik CMOS

• Czytnik kart i breloków zbliżeniowych RFID - 125kHz

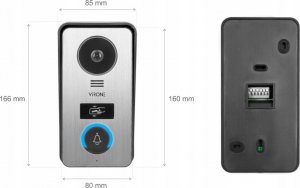

➡️ WYMIARY PANELU ZEWNĘTRZNEGO

• Rozmiar z daszkiem ochronnym: 85x166x42 mm ( szerokość x wysokość x głębokość )

• Rozmiar bez daszka ochronnego: 80x160x29 mm ( szerokość x wysokość x głębokość )

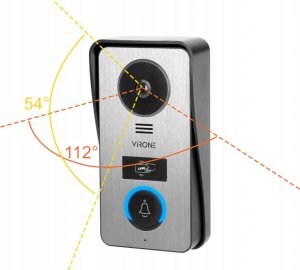

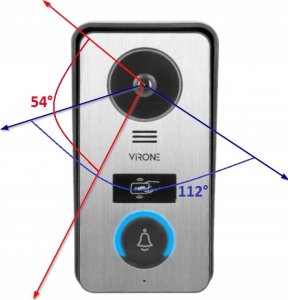

➡️ SZEROKIE KĄTY WIDZENIA KAMERY

• Pion - 54 stopni

• Poziom -112 stopni

➡️ OPIS BUDOWY MONITORA

1 - Ekran dotykowy

2 - Wspornik montażowy

3 - Gniazda przyłączeniowe

4 - Gniazdo zasilania

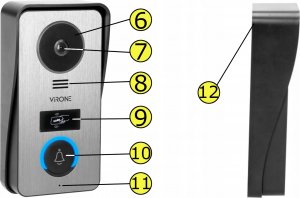

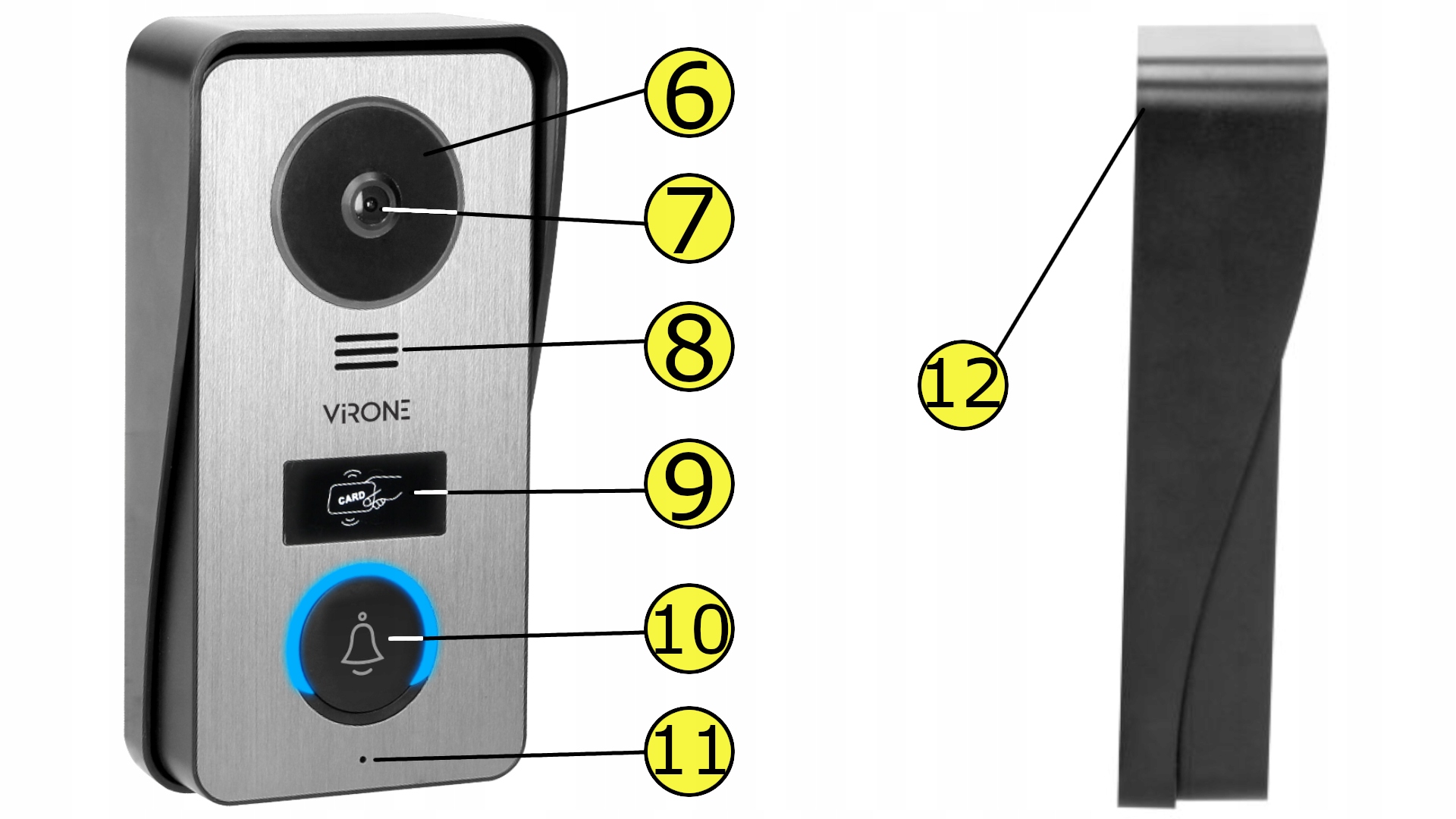

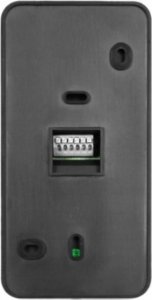

➡️ OPIS BUDOWY PANELU ZEWNĘTRZNEGO

6 - Doświetlenie nocne

7 - Obiektyw kamery

8 - Głośnik

9 - Czytnik breloków i kart RFID

10 - Przycisk wywołania

11 - Mikrofon

12 - Daszek ochronny

➡️ UPROSZCZONY SCHEMAT PODŁĄCZENIA

1 – AUDIO

2 – GND

3 – WIDEO

4 – ZASILANIE

5 – ELEKTROZACZEP

6 – ELEKTROZACZEP -

Elektrozaczep o napięciu stałym i poborze prądu nie większym niż 500mA nie wymaga dodatkowego zasilania.

• Połączenie między monitorem, a panelem zewnętrznym: 4 żyły

• Połączenie między panelem zewnętrznym, a elektrozaczepem: 2 żyły

• Połączenie między monitorem, a sterownikiem bramy: 2 żyły

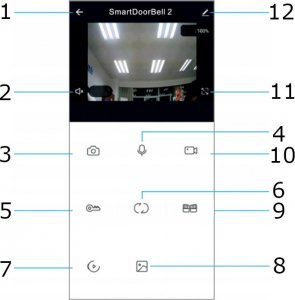

➡️ PRZEWODNIK PO APLIKACJI

1 – ROZŁĄCZ (COFNIJ) – po naciśnięciu ikony podczas rozmowy lub monitoringu następuje wyjście z interfejsu

2 – GŁOŚNIK – po aktywacji, dźwięk dobiegający z kasety zewnętrznej jest słyszalny z aplikacji

3 – ZDJĘCIE – po naciśnięciu ikony podczas rozmowy lub monitoringu zostaje zapisane zdjęcie obrazu

4 – MIKROFON – bezpośrednio po odebraniu rozmowy w aplikacji mikrofon nie jest aktywny. Aktywując mikrofon, automatycznie aktywowany jest również głośnik.

5 – OTWARCIE – naciśnięcie ikony podczas rozmowy lub monitoringu otwiera elektrozaczep furtki

6 – PRZEŁĄCZANIE KANAŁÓW – naciśnięcie ikony podczas rozmowy lub monitoringu przełącza obraz między kanałami drzwi1, drzwi2, kamera1, kamera2

7 – ODTWARZANIE – upewnij się, że w monitorze jest zainstalowana karta microSD

9 – OTWARCIE BRAMY – naciśnięcie ikony podczas rozmowy lub monitoringu aktywuje automat sterujący bramą

10 – NAGRYWANIE WIDEO – naciśnięcie ikony podczas rozmowy lub monitoringu rozpoczyna zapis wideo

11 – PEŁEN EKRAN – naciśnięcie ikony włącza tryb pełnoekranowy

12 - USTAWIENIA

➡️ MOŻLIWOŚĆ ROZBUDOWY ZESTAWU O DODATKOWE ELEMENTY

Możliwość rozbudowy zestawu do maks. 2 paneli zewnętrznych, 4 monitorów oraz 2 kamer CCTV.

• Monitor: VIRONE VDP-67PMV
• Panel zewnętrzny: VIRONE VDP-67KV
• Breloki i karty: OR-ZS-890 (breloki), OR-ZS-892 (karty)
• Zasilacz na szynę DIN: OR-PSU-1642
• Dodatkowe kamery CCTV: OR-MT-BC-1810
• Elektrozaczep
• Przycisk wyjścia
• Kaseta / szyld do elektrozaczepu
• Kabel wideodomofonowy
• Karta pamięci micro SD

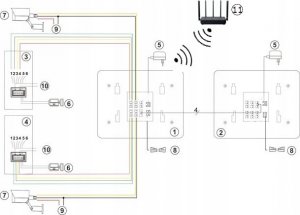

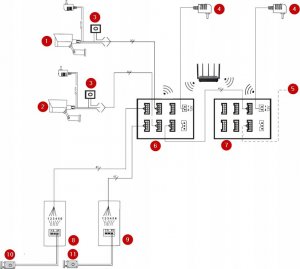

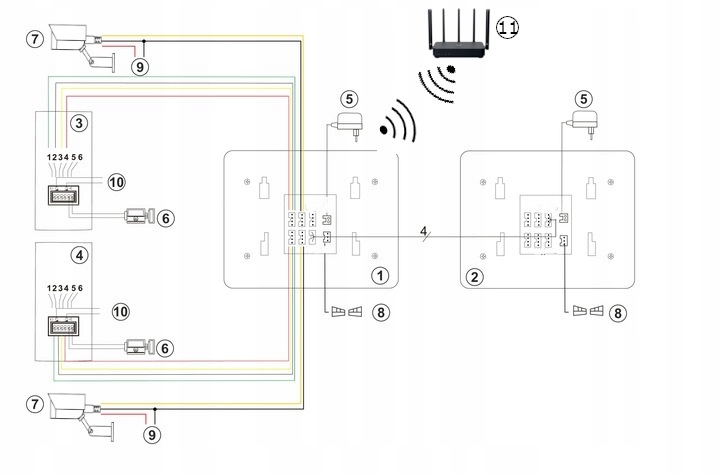

1 - Monitor główny

2 - Monitor dodatkowy

3 - Panel zewnętrzny główny

4 - Panel zewnętrzny dodatkowy

5 - Zasilacz

6 - Elektrozaczep

7 - Kamera CCTV

8 - Sterowanie Bramą

9 - GND / 12V

10 - Regulacja głośności

11 - Router do połączenia monitora z siecią Wi-Fi

➡️ CZĘSTE PYTANIA I ODPOWIEDZI

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 3x2x0,5mm2
• od 30 do 100m - zalecany przewód XzTKMXpw 3x2x0,8mm2

CAŁKOWITA DŁUGOŚĆ INSTALACJI NIE MOŻE PRZEKROCZYĆ 100 METRÓW.

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z elektrozaczepem?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Ile żył powinien powinien mieć kabel łączący monitor z bramą?

Przewód powinien mieć 2 żyły. Można do bramy zastosować 4 żyłowy przewód stosowany do panelu zewnętrznego (2 żyły nie będą używane).

4. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik wodoodporności IP55, dzięki czemu może być narażone na czynniki atmosferyczne.

5.

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta, można to zrobić samemu każdy kolejny brelok dodaje się w około 30 sekund. Do czytnika można przypisać maksymalnie 24 breloki.

• OR-ZS-890 (breloki)
• OR-ZS-892 (karty)

6. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, elektrozaczep o napięciu stałym i poborze prądu nie większym niż 500mA nie wymaga dodatkowego zasilania.

Polecamy nasze elektrozaczepy:

• OR-EZ-4033 Elektrozaczep niskoprądowy symetryczny, bez pamięci, bez blokady
• OR-EZ-4031 Elektrozaczep niskoprądowy symetryczny, z blokadą
• OR-EZ-4030 Elektrozaczep niskoprądowy symetryczny, z pamięcią
• OR-EZ-4032 Elektrozaczep niskoprądowy symetryczny, z pamięcią i blokadą

7. Czy do tego wideodomofonu mogę podłączyć przycisk wyjścia/wejścia?

Tak, przycisk wyjścia podłącza się do elektrozaczepu i można dzięki niemu otworzyć furtkę / drzwi np. z wewnątrz posesji.

Polecamy nasze przyciski wyjścia:

• OR-ZS-813 Natynkowy, obudowa aluminiowa
• OR-ZS-814 Natynkowy, obudowa aluminiowa, podświetlany przycisk
• OR-ZS-819 Natynkowy, obudowa z tworzywa sztucznego

SCHEMAT PODŁĄCZENIA PRZYCISKU WYJŚCIA DO ELEKTROZACZEPU ZNAJDUJE SIĘ W ZAKŁADCE "DODATKOWE INFORMACJE" PONIŻEJ.
