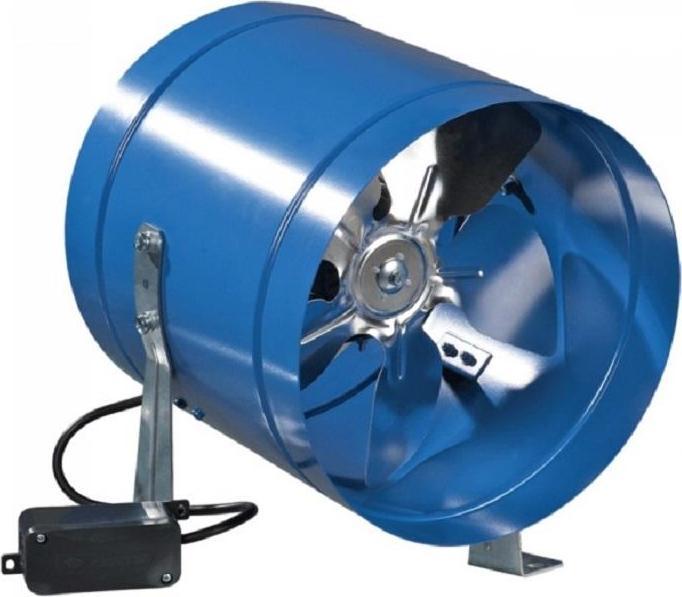

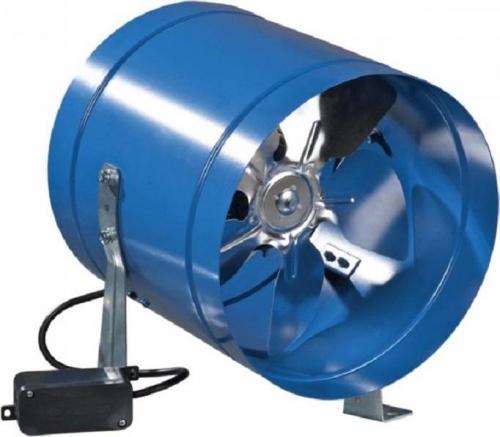

Wentylator osiowy VKOMz 250

Seria VKOMz- do zamontowania w kanale wentylacyjnym, z - obudowa z ocynkowanej stali, 250mm- średnica kołnierza.

Osiowy wentylator o niskim ciśnieniu sprężania, w obudowie ze stali, wydajność do 1700m3/h. Przeznaczony do instalowania w kanale wentylacyjnym.

Zastosowanie

Wywiewne i nawiewno-wywiewne systemy wentylacji dla różnego rodzaju pomieszczeń, gdzie występuje potrzeba wysokiej wydajności przy stosunkowo niskim oporze systemu. Wentylatory serii OV1 i OVK1 mogą być również stosowane w celu prostego wyrzutu powietrza przez ścianę, istnieje także możliwość instalacji wentylatorów serii OV1 i OVK1 na ścianach zewnętrznych.

Konstrukcja

Obudowy wentylatorów VKOM, OV1, OVK1 wykonane są z blachy stalowej z powłoką polimerową. Obudowa wentylatora VKOMz wykonana jest z blachy ze stali ocynkowanej. Wirnik skrzydełkowy wykonany jest z blachy aluminiowej.

Silnik

W wentylatorach wykorzystywane są jednofazowe silniki z zewnętrznym wirnikiem, z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. W celu uzyskania dłuższego czasu eksploatacji wentylatora w silnikach zastosowano łożyska kulkowe. Klasa bezpieczeństwa silnika: IP 24.

Regulacja prędkości

Regulowanie wydajności może odbywać się w sposób stopniowy (regulator tyrystorowy) jak również skokowy

(regulator transformatorowy). Wentylatory mogą być podłączone parami do jednego sterownika

pod warunkiem, że dostępna moc i prąd nie przekraczają nominalnych parametrów regulatora.

Montaż

W zależności od serii, wentylator montuje się w kanale lub bezpośrednio na ścianie.

OV1 – montaż na ścianie za pośrednictwem prostokątnej płyty montażowej.

OVK1 – montaż na ścianie za pośrednictwem okrągłej płyty montażowej.

VKOM, VKOMz – montaż w systemie wentylacyjnym lub bezpośrednio na ścianie za pomocą uchwytów

montażowych znajdujących się w zestawie z wentylatorem.

Przyłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

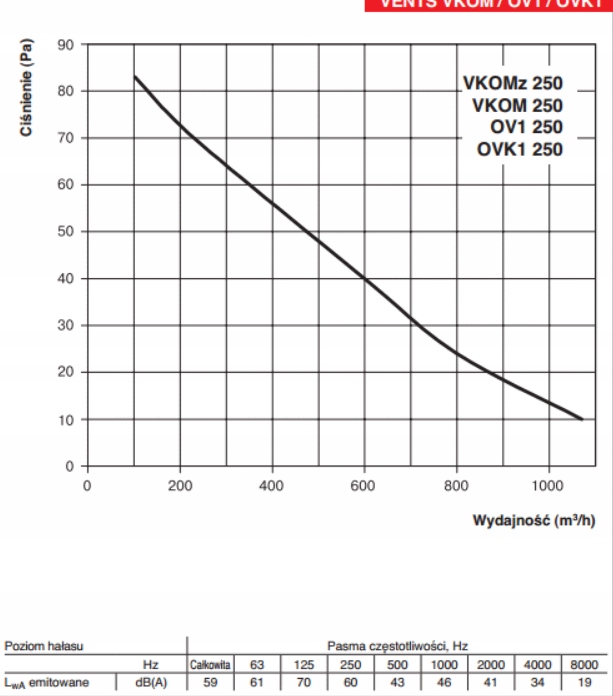

Charakterystyka techniczna:

Napięcie (V) - 230

Moc (W) - 68

Pobór prądu (A) - 0,48

Wydajność (m 3 /h) - 1070

Obroty (min -1 ) - 1300

Poziom hałasu [dB(A)/3 m] - 48

Maksymalna temperatura pracy (ºC) - 40

Klasa bezpieczeństwa - IP X4

Wymiary wentylatora [mm]:

fi D - 262, B - 283, L - 270, L1 - 55, L3 - 30
