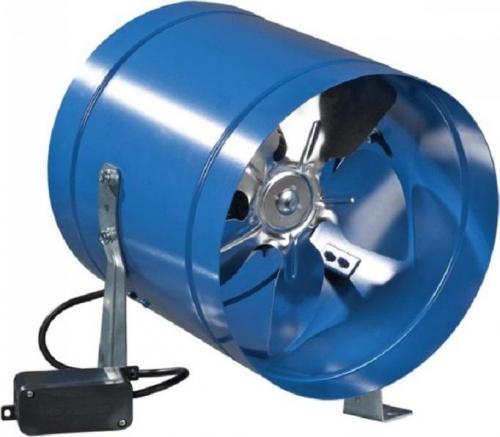

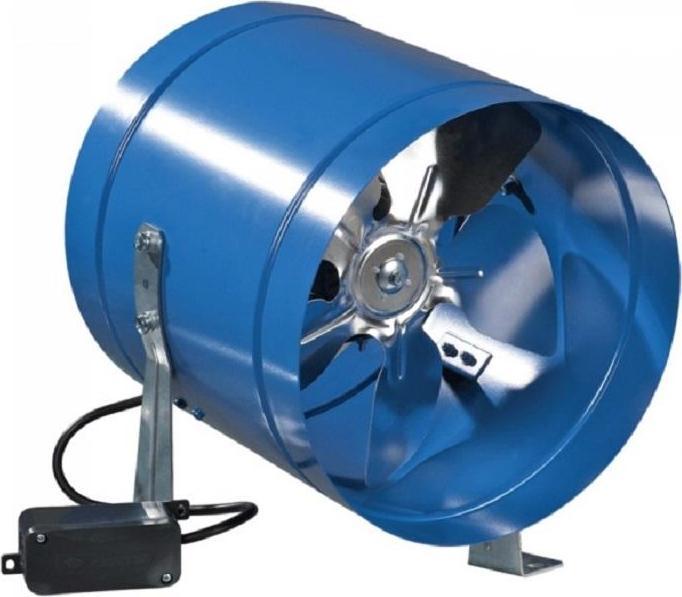

Wentylator osiowy VKOMz 200

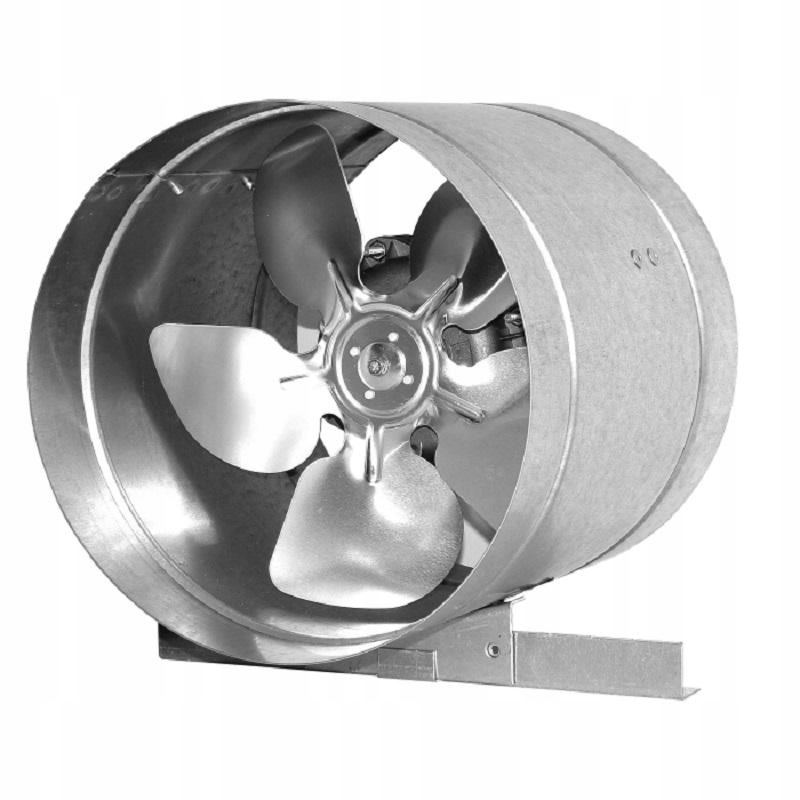

Seria VKOMz - do zamontowania w kanale wentylacyjnym, z - obudowa wykonana z ocynkowanej stali, 200mm- średnica kołnierza.

Osiowy wentylator o małym ciśnieniu sprężania, w obudowie ze stali, wydajność do 1700m3/h. Przeznaczony do instalowania w kanale wentylacyjnym.

Zastosowanie

Systemy wentylacji wywiewnej i nawiewno-wywiewnej dla różnych typów pomieszczeń, gdzie potrzebna jest wysoka skuteczność przy stosunkowo niskim oporze systemu. Wentylatory serii OV1 i OVK1 mogą być również stosowane do prostego wyciągu powietrza przez ścianę, istnieje także możliwość instalacji wentylatorów serii OV1 i OVK1 na zewnętrznych ścianach.

Konstrukcja

Obudowy wentylatorów VKOM, OV1, OVK1 są wykonane z blachy stalowej z powłoką polimerową. Obudowa wentylatora VKOMz wykonana jest z blachy ze stali ocynkowanej. Wirnik skrzydełkowy wykonany jest z blachy aluminiowej.

Silnik

W wentylatorach stosuje się jednofazowe silniki z zewnętrznym wirnikiem, z wbudowanym zabezpieczeniem termicznym z automatycznym restartem. Aby uzyskać dłuższy czas pracy wentylatora, zastosowano łożyska kulkowe w silnikach. Klasa ochrony silnika: IP 24.

Regulacja prędkości

Regulacja wydajności może odbywać się w sposób płynny (regulator tyrystorowy) lub skokowy

(regulator transformatorowy). Wentylatory mogą być podłączone w parze jednostek do jednego sterownika

pod warunkiem, że dostępna moc i prąd nie przekraczają nominalnych parametrów regulatora.

Montaż

W zależności od serii, wentylator montuje się w kanale lub bezpośrednio na ścianie.

OV1 - montaż na ścianie za pomocą prostokątnej płyty montażowej.

OVK1 - montaż na ścianie za pomocą okrągłej płyty montażowej.

VKOM, VKOMz - montaż w systemie wentylacyjnym lub bezpośrednio na ścianie za pomocą uchwytów

montażowych znajdujących się w zestawie z wentylatorem.

Podłączenie elektryczne i instalacja powinny być wykonane zgodnie z instrukcją i schematem elektrycznym znajdującym się w DTR.

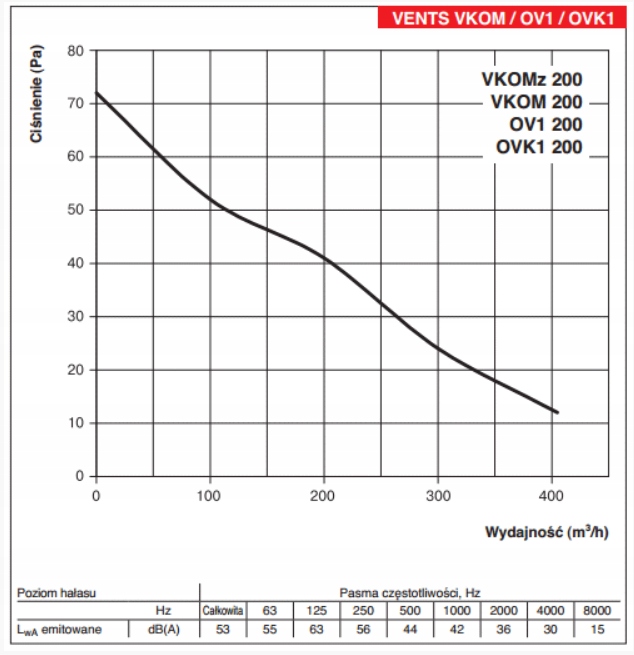

Charakterystyka techniczna:

Napięcie (V) - 230

Moc (W) - 43

Pobór prądu (A) - 0,28

Wydajność (m 3 /h) - 405

Obroty (min -1 ) - 1300

Poziom hałasu [dB(A)/3 m] - 32

Maksymalna temperatura pracy (ºC) - 40

Klasa bezpieczeństwa - IP X4

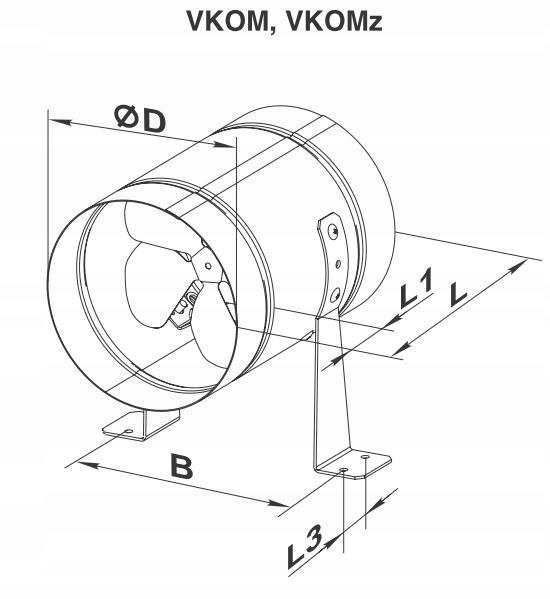

Wymiary wentylatora [mm]:

fi D - 208, B - 228, L - 220, L1 - 40, L3 - 30
