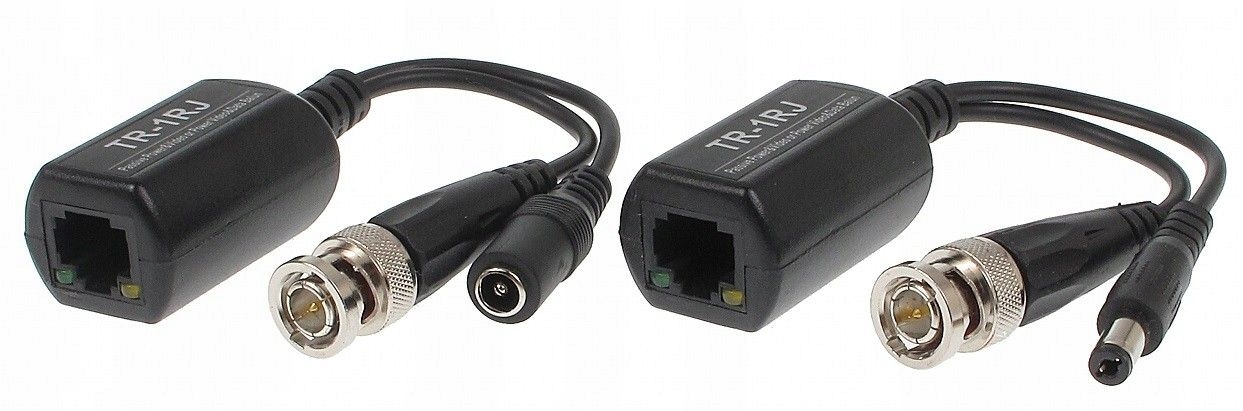

System przekazu sygnału AV TRANSFORMATOR WIDEO TR-1RJ*P2

TRANSFORMATOR WIDEO TR-1RJ*P2 – Idealne rozwiązanie do przesyłu sygnału wizyjnego

Transformator wideo TR-1RJ*P2 to nowoczesne urządzenie, które umożliwia efektywny przesył sygnału wizyjnego oraz zasilania przy użyciu skrętki komputerowej. Dzięki innowacyjnej technologii, to urządzenie potrafi dostosować impedancję kabla koncentrycznego 75Ω do impedancji przewodu symetrycznego, co gwarantuje stabilny i niezawodny przesył sygnału.

Przesył sygnału wizyjnego i zasilania za pomocą skrętki komputerowej

Transformator TR-1RJ*P2 wykorzystuje skrętkę kategorii 5 do przesyłu sygnału wideo oraz zasilania, co upraszcza instalację i obniża koszty. Dzięki temu rozwiązaniu możliwe jest przesyłanie sygnału na znaczne odległości, co czyni go idealnym wyborem dla różnych aplikacji wideo.

Wysoka jakość sygnału – eliminacja zakłóceń niesymetrycznych

Urządzenie skutecznie eliminuje zakłócenia niesymetryczne, co znacząco podnosi jakość przesyłanego sygnału. Dzięki zastosowaniu pasywnej technologii, transformator TR-1RJ*P2 zapewnia doskonałą jakość obrazu, co jest kluczowe w systemach monitoringu oraz innych zastosowaniach wideo.

Zasięg przesyłu sygnału wideo do 400m

Transformator wideo TR-1RJ*P2 oferuje imponujący zasięg przesyłu sygnału wideo, wynoszący do 400 metrów dla sygnału CVBS (PAL/NTSC). Przy rozdzielczości 720p zasięg wynosi 250 metrów, a przy 1080p – 150 metrów. Taka wszechstronność sprawia, że urządzenie jest doskonałym wyborem do różnorodnych zastosowań.

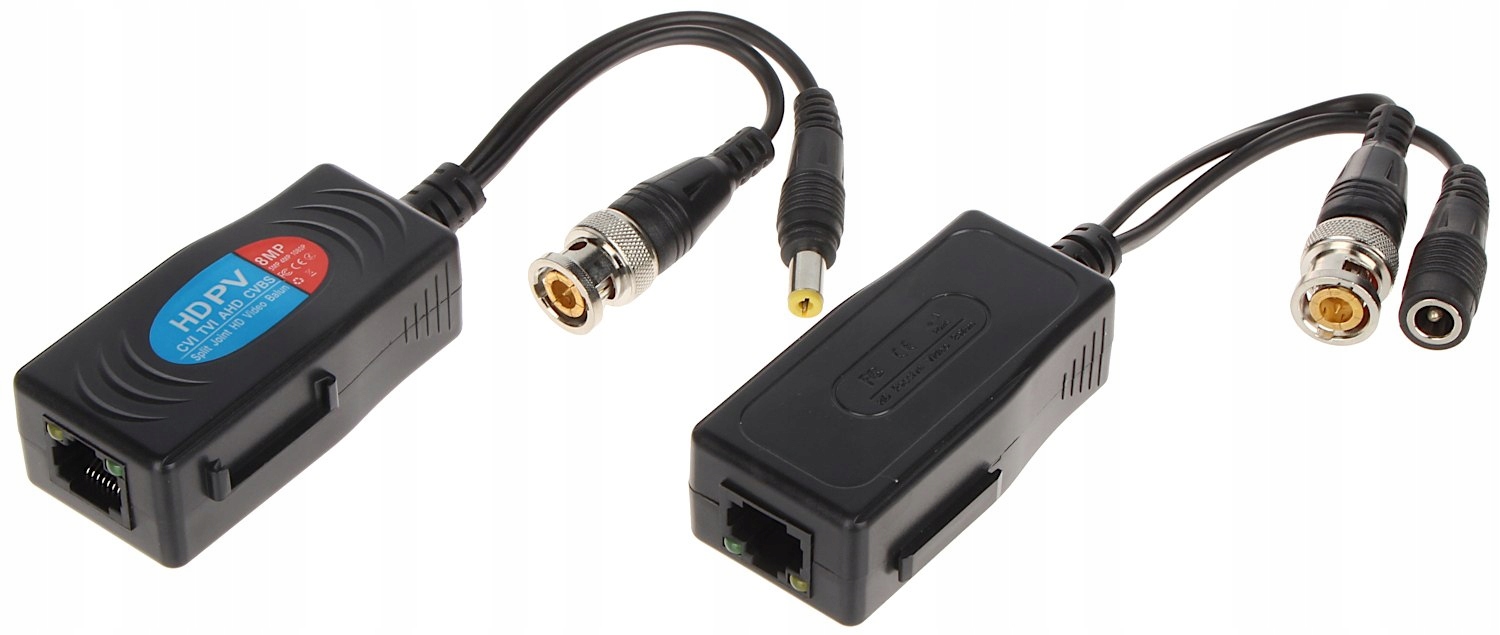

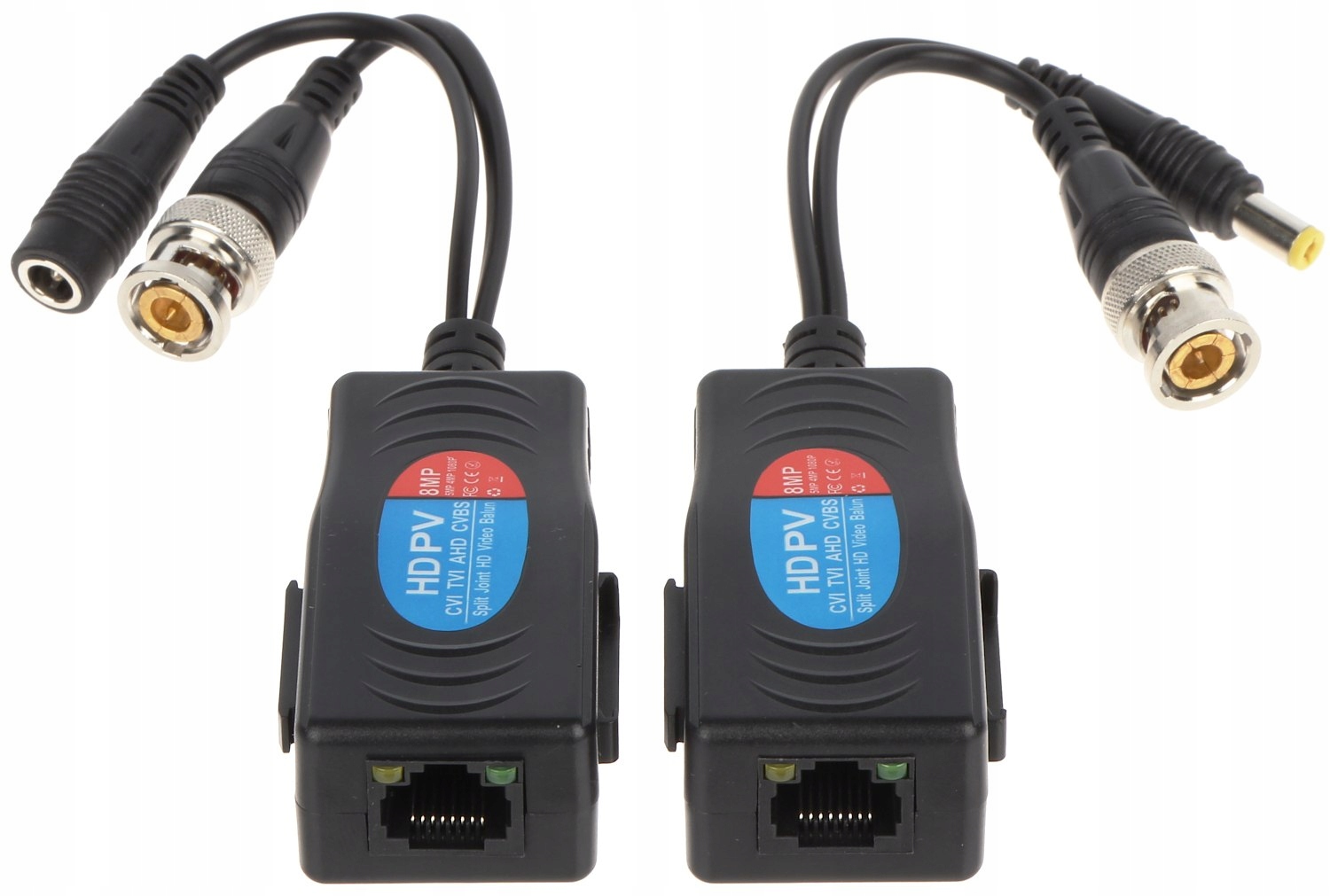

Typy złączy i sygnalizacja LED

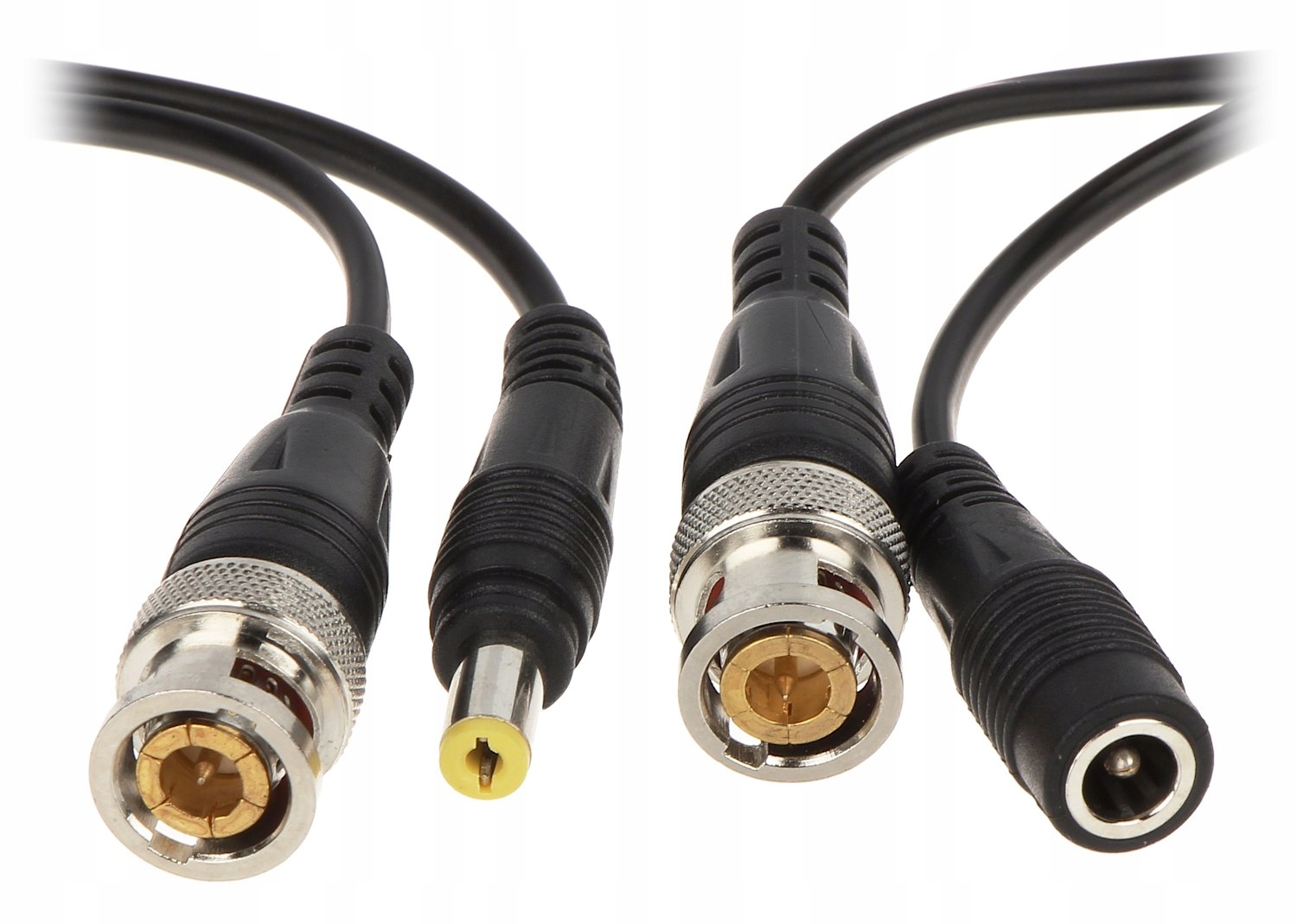

Transformator wyposażony jest w jedno złącze wideo typu BNC oraz złącze symetryczne RJ-45 (8-pin, 4 pary). Dodatkowo, urządzenie posiada sygnalizację LED, która informuje o obecności sygnału zasilania, co ułatwia monitorowanie jego pracy.

Specyfikacja techniczna TRANSFORMATORA WIDEO TR-1RJ*P2

• Model: TR-1RJ*P2
• Marka: Orno
• Typ urządzenia: Pasywne
• Liczba kanałów: 1 Wideo, 1 DC
• Typ złącza wideo: BNC
• Typ złącza symetrycznego: RJ-45 (8-pin, 4 pary)
• Wymiary: 66 x 35 x 22 mm
• Sygnalizacja LED: Zielona - sygnał zasilania
• Tłumienie sygnału:
  • 4.43 MHz @ 0.95 dB
  • 11 MHz @ 1.17 dB
  • 21 MHz @ 1.41 dB
  • 38 MHz @ 1.94 dB
  • 42 MHz @ 2.02 dB
  • 67.5 MHz @ 2.78 dB
• Impedancja złącza symetrycznego: 100 Ω
• Dopuszczalna względna wilgotność otoczenia: < 95 %
• Temperatura pracy: -50 °C ... 55 °C
• Zasięg wideo:
  • 250 m @ 720p - UTP kat. 5e
  • 150 m @ 1080p - UTP kat. 5e
  • 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
• Zasięg zasilania:
  • 100 m @ 160 mA
  • 80 m @ 200 mA
  • 60 m @ 270 mA
  • 40 m @ 410 mA
