System przekazu sygnału AV TRANSFORMATOR WIDEO TR-1D-UHD*P2

TRANSFORMATOR WIDEO TR-1D-UHD*P2 – Wydajny przesył sygnału wideo

Transformator wideo TR-1D-UHD*P2 to nowoczesne rozwiązanie, które umożliwia przesył sygnału wideo przy użyciu skrętki komputerowej. Obsługując standardy AHD, HD-CVI, HD-TVI oraz CVBS, urządzenie zapewnia doskonałą jakość obrazu w rozdzielczości do 8 Mpx w jakości 4K UHD. W zestawie znajdują się dwa transformatory, co ułatwia podłączenie kamer i zwiększa elastyczność instalacji.

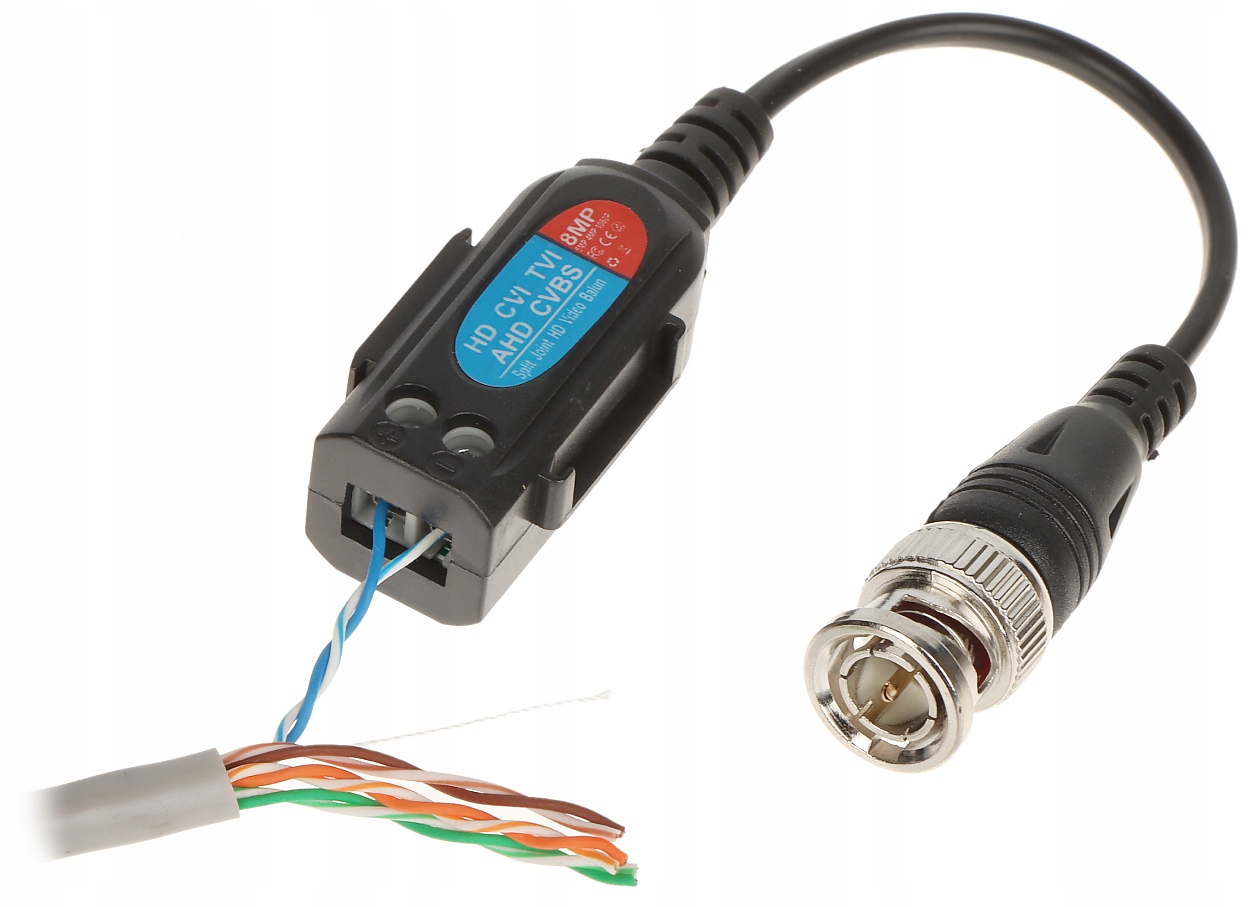

Zasięg i standardy wideo – AHD, HD-CVI, HD-TVI, CVBS

Transformator TR-1D-UHD*P2 oferuje różne zasięgi wideo w zależności od rozdzielczości. Przy użyciu skrętki kategorii 5e, zasięg wynosi:

• 250 m przy rozdzielczości 720p
• 150 m przy rozdzielczości 1080p
• 400 m przy sygnale CVBS (PAL, NTSC)

To sprawia, że jest to idealne rozwiązanie do różnorodnych zastosowań, zarówno w domach, jak i w obiektach komercyjnych.

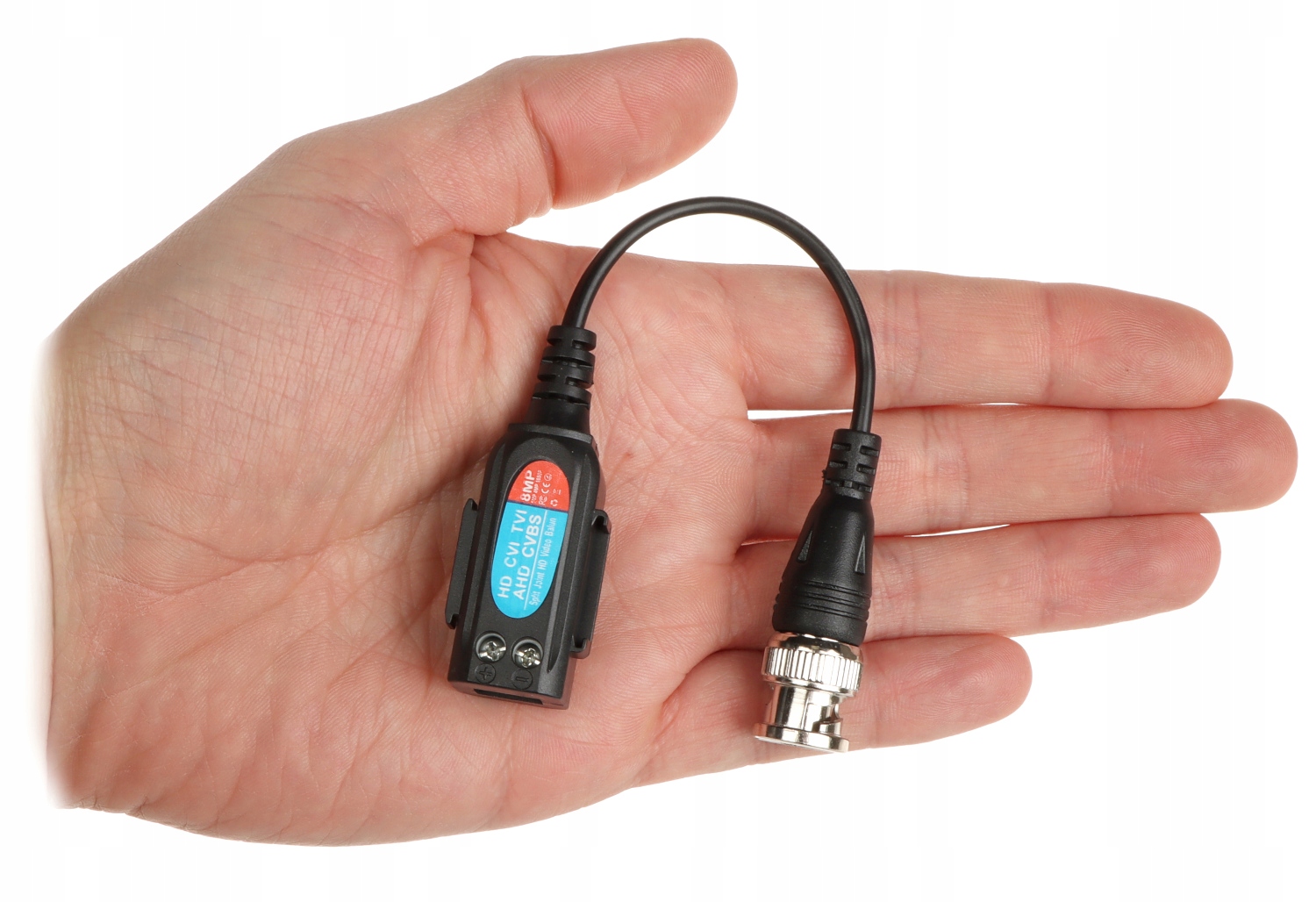

Prawidłowe połączenie zacisków – Klucz do jakości obrazu

Transformator wideo TR-1D-UHD*P2 charakteryzuje się różnymi typami złączy, w tym złączem koncentrycznym BNC oraz zaciskami kablowymi dla połączeń symetrycznych. Odpowiednie podłączenie tych elementów jest kluczowe dla uzyskania optymalnej jakości obrazu oraz stabilności sygnału.

Wydajność i tłumienie sygnału – Technologia dla profesjonalistów

Urządzenie zapewnia wysoką jakość sygnału dzięki niskim wartościom tłumienia, które wynoszą:

• 0.34 dB przy 4.43 MHz
• 0.52 dB przy 11 MHz
• 0.73 dB przy 21 MHz
• 1.15 dB przy 38 MHz
• 1.39 dB przy 42 MHz
• 2.00 dB przy 67.5 MHz

CMRR wynoszący 60 dB przy 5 MHz dodatkowo podkreśla profesjonalne możliwości tego transformatora, co czyni go idealnym wyborem dla wymagających użytkowników.

Specyfikacja techniczna TRANSFORMATORA WIDEO TR-1D-UHD*P2

• Rodzaj urządzenia: Pasywne
• Liczba kanałów: 1
• Zasięg wideo 720p: 250 m (UTP kat. 5e)
• Zasięg wideo 1080p: 150 m (UTP kat. 5e)
• Zasięg wideo CVBS: 400 m (UTP kat. 5e)
• Tłumienie 4.43 MHz: 0.34 dB
• Tłumienie 11 MHz: 0.52 dB
• Tłumienie 21 MHz: 0.73 dB
• Tłumienie 38 MHz: 1.15 dB
• Tłumienie 42 MHz: 1.39 dB
• Tłumienie 67.5 MHz: 2.00 dB
• CMRR (dB @ 5MHz): 60 dB
• Impedancja złącza koncentrycznego: 75 Ω
• Impedancja złącza symetrycznego: 100 Ω
• Typ złącza koncentrycznego: BNC
• Typ złącza symetrycznego: Zaciski kablowe
• Temperatura pracy: -10 °C ... 70 °C
• Dopuszczalna względna wilgotność otoczenia: < 95 %

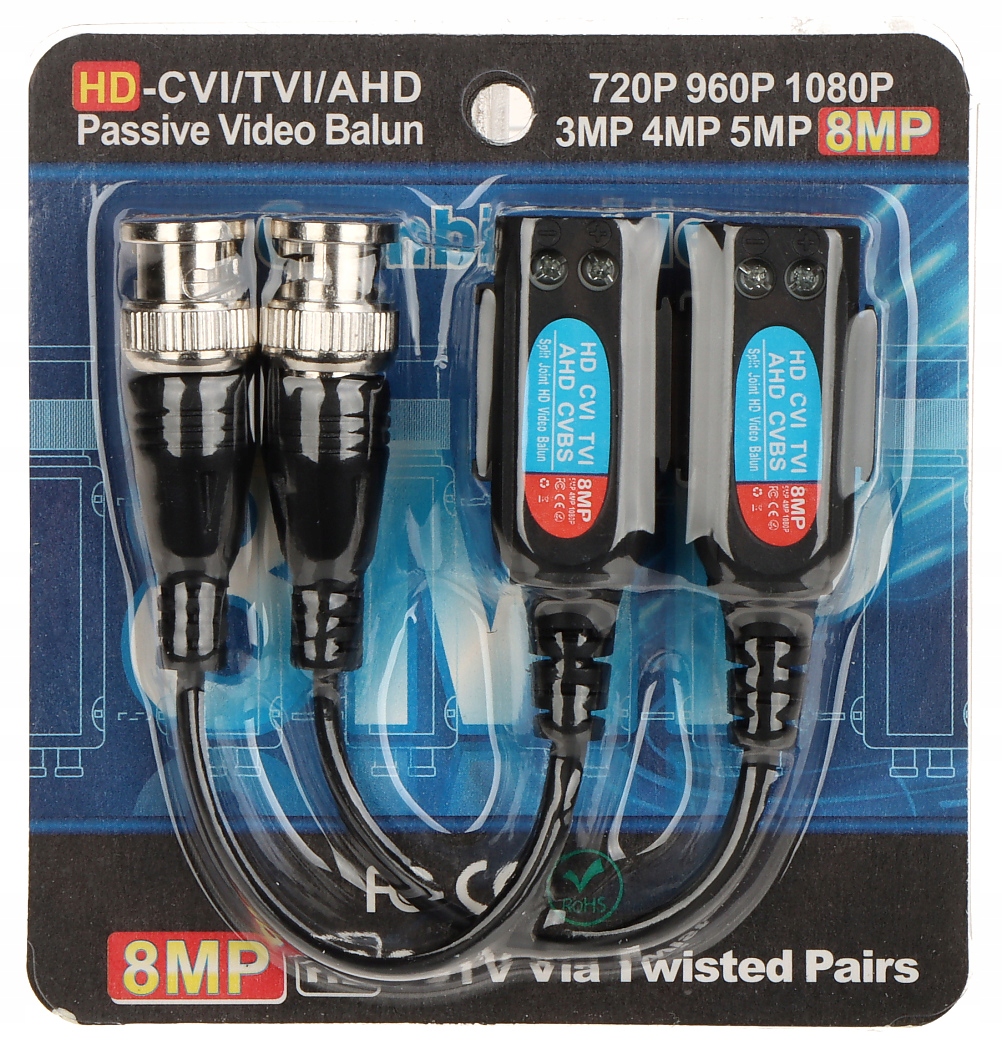

Wymiary i warunki pracy – Idealne dopasowanie do Twoich potrzeb

Transformator wideo TR-1D-UHD*P2 ma kompaktowe wymiary 36.5 x 20 x 16 mm, co sprawia, że jest łatwy do zainstalowania w różnych lokalizacjach. Jego szeroki zakres temperatury pracy oraz odporność na wilgoć czynią go niezawodnym rozwiązaniem w różnych warunkach.
