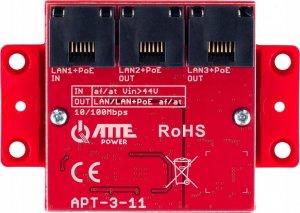

Switch Atte APT-3-11

Atte APT-3-11

APT-3-11 jest przełącznikiem sieciowym PoE o ograniczonych możliwościach, który działa jako extender (repeater) sieci LAN oraz zasilania PoE. Najczęściej jest używany jako "aktywny rozdzielacz" w przypadkach, gdy potrzebujemy podłączyć kilka urządzeń sieciowych (np. kilka kamer IP) do jednego kabla UTP lub gdy potrzebujemy dodatkowego odgałęzienia sieciowego.

Przełącznik jest przeznaczony do współpracy z różnymi urządzeniami sieciowymi, kamerami IP oraz innymi urządzeniami zasilanymi w standardach PoE 802.3at/af oraz PoE PASSIVE. Urządzenia z serii APT (Atte Power Tree) są kompatybilne ze standardami IEEE 802.3.at/af, zarówno jako odbiorniki zasilania PoE, jak i na wszystkich wyjściowych portach. Po podłączeniu urządzenia do portu 2 lub 3, następuje identyfikacja odbiornika i jeśli jest to urządzenie zasilane z PoE, zostanie włączone zasilanie na tym porcie.

Seria produktów APT (Atte Power Tree) umożliwia łączenie elementów systemu w topologii drzewa. Urządzenia APT mogą być zasilane bezpośrednio z PoE. Moc przesyłana pojedynczym przewodem UTP może być większa niż ta wymagana w standardach IEEE 802.3.at/af, co pozwala na obsługę wielu kamer IP za pośrednictwem pojedynczego zasilania. Przełącznik ma bardzo kompaktowe rozmiary, co umożliwia łatwą instalację w małych przestrzeniach.

Najwygodniejszym sposobem montażu są dedykowane obudowy serii ABOX oraz blachy montażowe, wyposażone w systemowe otwory w rastrze 10,8mm. Systemowe rozwiązanie umożliwia montaż wybranych urządzeń w pionie lub poziomie w dowolnej otworzonej części obudowy lub blachy montażowej. Dzięki dodatkowemu adapterowi można również zainstalować urządzenie na szynie TH-35.

Obudowa pozwala na kilka różnych sposobów montażu:

• Tradycyjny sposób z użyciem kołków montażowych na rastrze 10,8, jakie znajdują się we wszystkich obudowach ABOX
• Przykręcenie wkrętem przez dodatkowe otwory do dowolnej płaskiej powierzchni
• Zastosowanie blachy montażowej ADD-RACK2U1 lub ADD-RACK2U2
• Zastosowanie dodatkowych zatrzasków na szynie TH35 (DIN) ADD-TH35

Dane techniczne:

• Liczba portów LAN: 3
• Liczba portów LAN + PoE OUT 10/100Mbps: 2
• Wybór standardu PoE na wejściu: LAN1 automatyczny 802.3.at/af
• Wybór standardu PoE na wyjściu: LAN2 - LAN3 automatyczny 802.3.at/af
• Maksymalna moc wyjściowa z portu: af 15W@48V; at 30W@48V
• Napięcie wyjściowe PoE: Vout = Vin
• Napięcie zasilania: LAN1 PoE IN: 44 ... 58 V DC
• Zabezpieczenie przed przepięciami: LAN 1 ... LAN 3
• Zabezpieczenia portów: LAN 2 ... LAN 3 nadprądowe 0,7A
• Sygnalizacja pracy: LED zasilanie urządzenia
• Złącza: 3 porty RJ45
• Zakres temperatur pracy: -25°C...+65°C

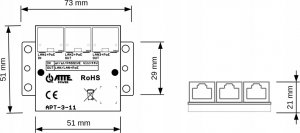

• Wymiary (S x W x G): 51 x 51 (73) x 21 mm
• Waga: 0,026 kg
• Stopień ochrony: IP20
• Konstrukcja obudowy: uniwersalna podstawa montażowa
• Montaż: kołki montażowe, dostępne dodatkowe adaptery do szyny TH-35 oraz RACK
