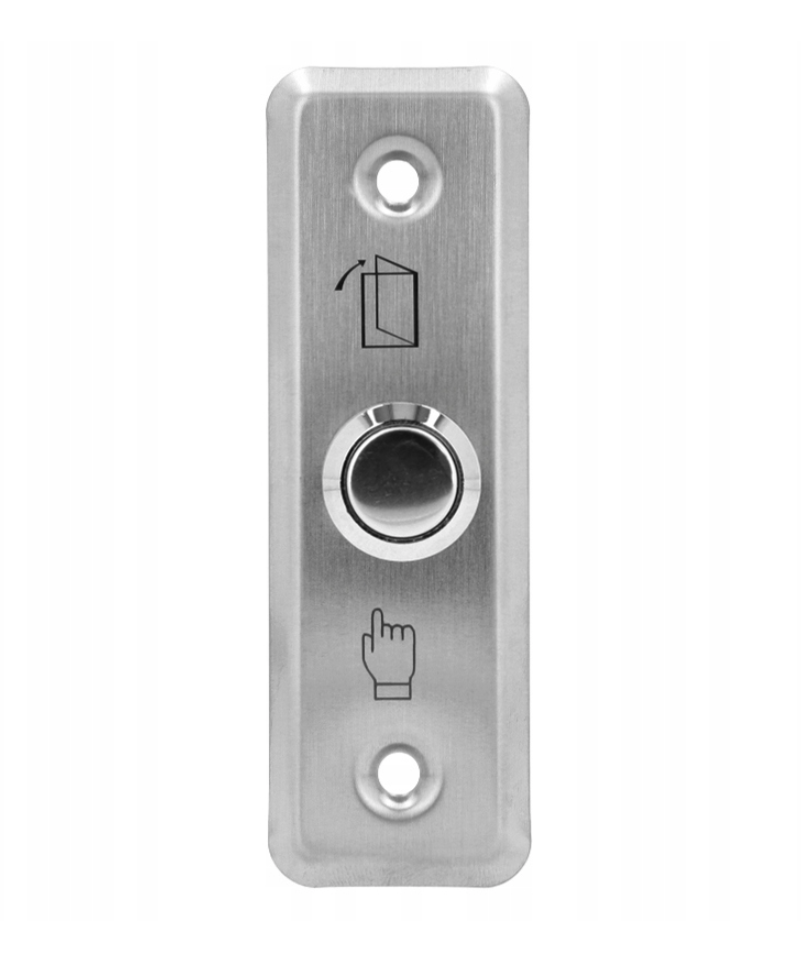

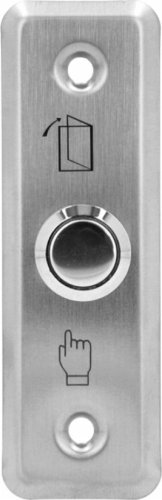

Spreest ZEWNĘTRZNY NATYNKOWY PRZYCISK WYJŚCIA OTWARCIA DRZWI FURTKA SREBRNY LED

Przycisk wyjścia marki Spreest do systemów kontroli dostępu to solidne i niezawodne rozwiązanie, które umożliwia szybkie i łatwe otwieranie podłączonego elektrozaczepu. Zaprojektowany z myślą o trwałości i elegancji, przycisk ten jest idealnym dodatkiem do każdego systemu kontroli dostępu.

Specyfikacja

• Typ styku: NO, monostabilny
• Typ produktu: Przycisk wyjścia zewnętrzny/wewnętrzny
• Montaż: Natynkowy
• Obciążalność styków: 3 A / 12-24 V AC/DC
• Materiał wykonania: Stal nierdzewna
• Klasa szczelności: IP40 (zaleca się stosowanie wewnątrz)
• Kolor: Srebrny
• Żywotność projektowana: 500000 przyciśnięć
• Waga: 0.03 kg

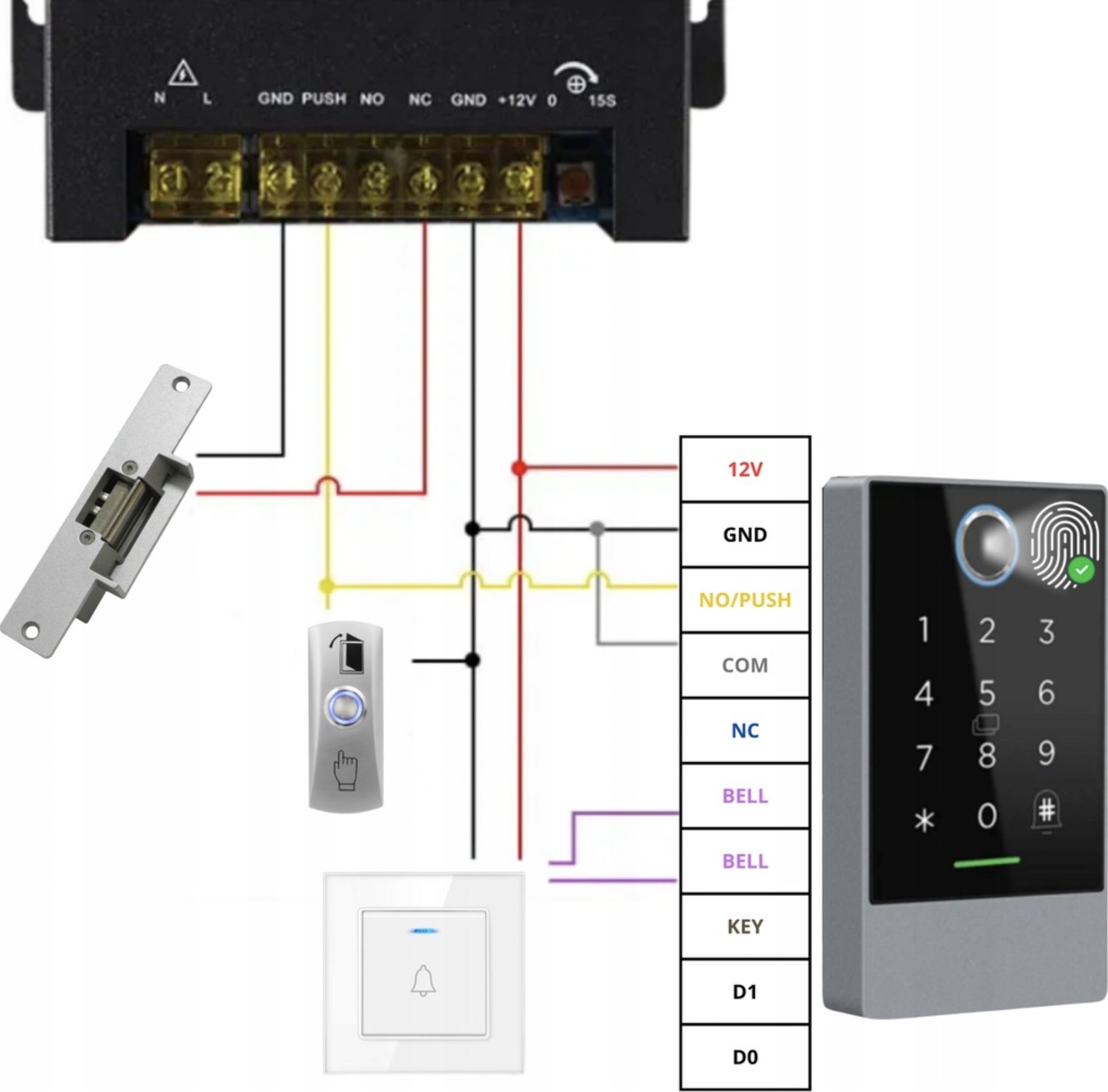

Przykładowy scenariusz integracji przycisku wyjścia z systemem kontroli dostępu

1. Podłączenie zasilania:

Wejście zasilania: Do złączy L i N kontrolera zasilającego podłączono przewody fazowy (niebieski) i neutralny (czerwony) zasilania (AC 230V 50Hz).

2. Podłączenie elektrozaczepu (elektrozaczepu):

Wyjście NO (Normalnie Otwarte): Wyjście NO (żółty przewód) kontrolera zasilającego jest podłączone do jednego z końców elektrotrzasku.

Wyjście COM (Wspólny): Wyjście COM (czarny przewód) kontrolera zasilającego jest podłączone do drugiego końca elektrotrzasku. Po aktywacji obwód zamyka się, odblokowując elektrotrzask.

3. Podłączenie przycisku wyjścia:

Przycisk wyjścia: Przycisk wyjścia (DOOR EXIT) jest podłączony do złączy PUSH (żółty przewód) i GND (czarny przewód) na kontrolerze zasilającym. Naciśnięcie przycisku otwiera zamek, umożliwiając wyjście z pomieszczenia.

4. Podłączenie zamka szyfrowego:

Zasilanie zamka szyfrowego: Wyjścia +12V (czerwony przewód) i GND (czarny przewód) kontrolera zasilającego są podłączone do odpowiednich złączy zamka szyfrowego, dostarczając zasilanie do urządzenia.

Sterowanie zamkiem: Wyjścia NO/PUSH (żółty przewód) i COM (szary przewód) kontrolera zasilającego są podłączone do odpowiednich złączy zamka szyfrowego, co umożliwia sterowanie zamkiem za pomocą wprowadzanego kodu.

5. Podłączenie dzwonka do drzwi przewodowego:

Dzwonek: Przewody dzwonka są podłączone do złączy BELL (fioletowy przewód) na kontrolerze zasilającym, co umożliwia sygnalizację dźwiękową przy próbie wejścia.

Zestaw zawiera

• Przycisk 10B

W naszej ofercie znajdziesz inne komplementarne produkty do systemów kontroli dostępu.
