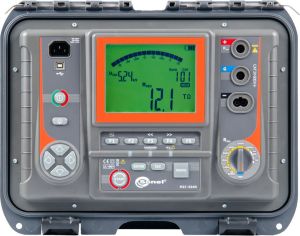

Sonel Miernik rezystancji izolacji MIC-5005 (WMPLMIC5005)

Miernik rezystancji izolacji MIC-5005 (WMPLMIC5005)

Opis:

Miernik MIC-5005 zapewnia przeprowadzenie następujących pomiarów:

• rezystancji izolacji – napięciem wybieranym spośród 100, 250, 500, 1000, 2500 lub 5000 V.
• rezystancji izolacji – dowolnym, wybranym przez użytkownika napięciem z zakresu 50..5000 V (z krokiem 10 lub 25 V).
• współczynników DAR, PI lub Ab1, Ab2.
• rezystancji izolacji napięciami narastającymi schodkowo (SV)
• wskaźnika rozładowania dielektryka (DD).

W nowej rodzinie mierników izolacji Sonela zastosowano unikalne algorytmy, pozwalające na rozpoznanie charakteru napięcia występującego na obiekcie, dzięki czemu przyrząd potrafi określić, czy napięcie to jest napięciem sieciowym – wówczas pomiar nie zostanie wykonany czy też jest to napięcie wygenerowane przez pole elektromagnetyczne - wówczas pomiar zostanie wykonany. Umożliwia to prowadzenie pomiarów w obecności bardzo silnych pól elektromagnetycznych tam, gdzie dotychczas było to niewykonalne.

Istotnym parametrem przyrządu jest maksymalna mierzona wartość rezystancji izolacji wynosząca 15 TΩ. Maksymalny prąd pomiarowy wynosi 1,2 mA lub 3 mA, co gwarantuje naładowanie obiektu o dużej pojemności w krótkim czasie. Każdy pomiar, zarówno w przypadku upływu zaprogramowanego czasu, jak też ręcznego przerwania, kończy się rozładowaniem obiektu przez miernik.

Przyrząd wyposażony jest w akcesoria, gwarantujące bezpieczeństwo podczas pomiarów wszystkimi dostępnymi napięciami – zarówno przewody pomiarowe, sondy, jak i krokodyle spełniają niezwykle rygorystyczne normy (gwarantowana wytrzymałość napięciowa do 11 kV dla przewodów pomiarowych oraz 5,5 kV dla krokodyli i sond pomiarowych).

Standardowo akcesoria dostarczane są wraz z poręcznym futerałem. Duża odporność urządzenia na zakłócenia sprawiła, że do pomiarów można wykorzystać przewody o długości nawet 20 m.

Wyniki pomiarów można zapisywać do wbudowanej pamięci o pojemności 990 komórek(11880 wpisów). Dane z pamięci można transmitować do komputera PC poprzez kabel USB lub bezprzewodowo poprzez dodatkowy adapter OR-1 (USB).

Dane techniczne:

• napięcie pomiarowe wybierane w zakresie 50..1000 V co 10 V, w zakresie 1000 V...5000 V co 25 V,
• ciągłe wskazanie mierzonej rezystancji izolacji lub prądu upływu,
• samoczynne rozładowanie pojemności mierzonego obiektu po zakończeniu pomiaru rezystancji izolacji,
• akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych,
• odmierzane czasy pomiaru T₁, T₂ i T₃ dla pomiaru jednego lub dwóch współczynników absorpcji z zakresu 1...600 s,
• ustawiany czas pomiaru - maksymalnie 99'59",
• pomiar współczynników absorpcji AB1, AB2, DAR, PI,
• wskazanie rzeczywistego napięcia pomiarowego podczas pomiaru,
• maksymalny prąd pomiarowy 1,2 mA lub 3 mA,
• zabezpieczenie przed pomiarem obiektów pod napięciem,
• pomiar rezystancji izolacji metodą dwu- oraz trójprzewodową,
• pomiary z wykorzystaniem przewodów długości do 20 m,
• pomiar napięciem narastającym schodkowo (SV),
• pomiar współczynnika rozładowania dielektryka (DD).
