Sonel Miernik parametrów instalacji elektrycznej MPI-520 wielofunkcyjny (WMPLMPI520)

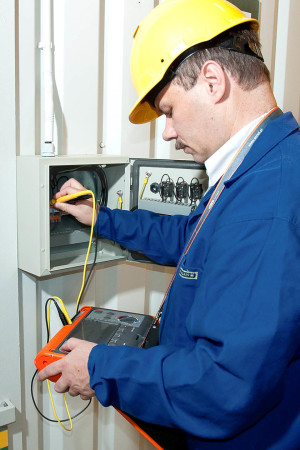

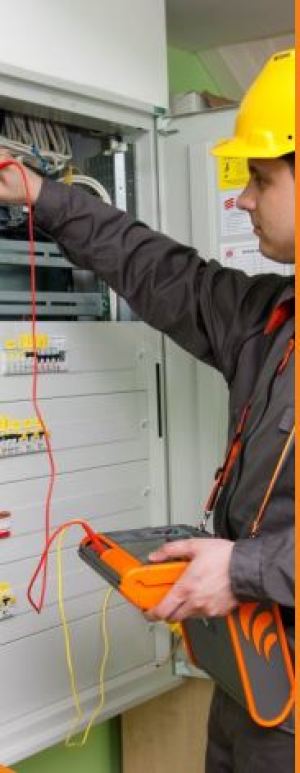

Miernik parametrów instalacji elektrycznej MPI-520 wielofunkcyjny WMPLMPI520

• impedancja pętli zwarcia – dokładny pomiar również w obwodach z wyłącznikami RCD
• parametry wyłączników RCD
• rezystancja izolacji
• rezystancja uziemienia
• ciągłość połączeń ochronnych i wyrównawczych

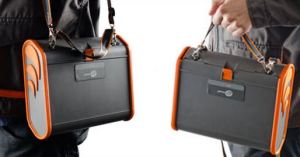

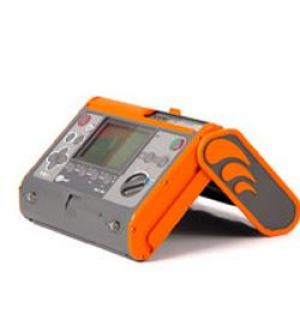

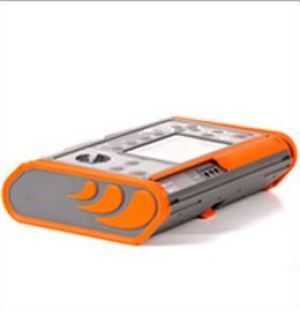

Z powodzeniem zastępuje pojedyncze urządzenia stosowane do pomiarów przeciwporażeniowych. Zastosowanie nowoczesnych rozwiązań owocuje dodatkowymi funkcjami i możliwościami, upraszczającymi wykonywanie pomiarów. Obudowa wykonana w stopniu ochrony IP54 jest wytrzymała na uszkodzenia mechaniczne, zaś ustawiana w kilku możliwych położeniach pokrywa pozwala na wygodne przenoszenie i użytkowanie przyrządu w różnych pozycjach

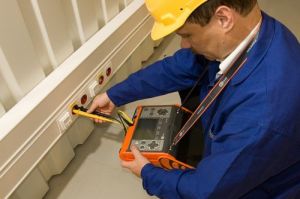

Pomiary impedancji pętli zwarciowej:

• pomiar impedancji prądem rzędu 23 A (44 A przy napięciu międzyfazowym) - rezystor zwarciowy R_zw = 10 Ω,
• zakres napięć pomiarowych: 95...440 V, częstotliwości 45...65 Hz,
• pomiar impedancji pętli zwarcia z rozdzielczością do 0,01 Ω, w instalacjach zabezpieczonych wyłącznikami RCD o I_Δn ≥ 30 mA bez ich zadziałania,
• automatyczne wyliczanie prądu zwarciowego; rozróżnianie napięcia fazowego i międzyfazowego,

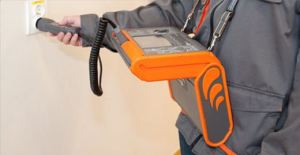

• pomiary przy użyciu wtyczki UNI-Schuko z przyciskiem wyzwalającym pomiar (również przy zamienionych przewodach L i N) lub przewodach o długości 1,2 m, 5 m, 10 m, 20 m, z ewentualnym wykorzystaniem adapterów gniazd 3-faz. (AGT).

Badanie wyłączników różnicowoprądowych typu AC, A i B:

• pomiar wyłączników zwykłych, krótkozwłocznych i selektywnych o znamionowych prądach różnicowych 10, 30, 100, 300, 500 i 1000 mA,
• funkcja automatycznego pomiaru pełnego zestawu parametrów wyłącznika (po jednorazowym naciśnięciu przycisku „START” miernik wykonuje cały zadany cykl pomiarów łącznie z możliwością pomiaru impedancji pętli zwarcia L-PE prądem 15 mA),
• kształt przebiegu wymuszanego prądu upływu wybierany przez użytkownika: sinusoidalny (start od zbocza narastającego lub opadającego), jednokierunkowy pulsujący (dodatni lub ujemny), jednokierunkowy pulsujący z podkładem prądu stałego (dodatni i ujemny), stały (dodatni i ujemny),
• pomiar prądu wyzwalania I_A prądem narastającym,
• pomiar czasu zadziałania t_A przy prądach ½I_Δn, 1I_Δn, 2I_Δn i 5I_Δn ,
• pomiar napięcia dotykowego U_B i rezystancji przewodu ochronnego R_E bez wyzwalania wyłącznika,
• wykrywanie zamiany przewodów L i N w gniazdku; nie wpływa na wykonywanie pomiarów,
• możliwość pomiaru prądu zadziałania I_A oraz rzeczywistego czasu zadziałania t_AI przy jednym wyłączeniu RCD,
• pomiary dla napięcia 95...270 V.

Pomiary rezystancji izolacji:

• napięcia pomiarowe: 50 V, 100 V, 250 V, 500 V i 1000 V,
• pomiar rezystancji izolacji do 3 GΩ,
• możliwość pomiaru w gnieździe za pomocą adaptera UNI-Schuko,
• zabezpieczenie miernika przed obecnością napięcia na obiekcie i pojawieniem się napięcia w trakcie pomiaru,
• samoczynne rozładowywanie pojemności mierzonego obiektu po zakończeniu pomiaru,
• automatyczny pomiar wszystkich kombinacji rezystancji w przewodach 3-, 4- i 5-żyłowych przy wykorzystaniu dodatkowego adaptera AutoISO-1000 C,
• akustyczne wyznaczanie pięciosekundowych odcinków czasu ułatwiające zdjęcie charakterystyk czasowych przy pomiarze rezystancji izolacji.

Niskonapięciowy pomiar rezystancji połączeń ochronnych i wyrównawczych:

• pomiar ciągłości przewodu ochronnego prądem ≥200 mA w dwóch kierunkach,
• pomiar małym prądem z sygnalizacją akustyczną,
• autokalibracja przewodów pomiarowych - możliwość stosowania przewodów dowolnej długości.

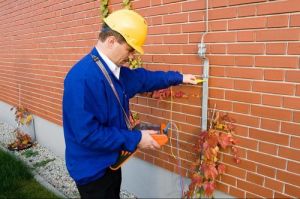

Pomiary rezystancji uziemienia:

• pomiar metodą techniczną 3- przewodową z 2 elektrodami pomocniczymi,
• wewnętrzne źródło napięcia o częstotliwości odpowiedniej dla sieci 50/60 Hz.

Szybkie sprawdzanie poprawności podłączenia przewodu ochronnego PE za pomocą elektrody dotykowej.

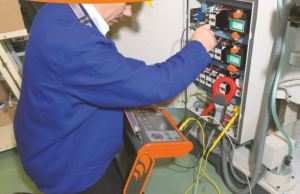

Pomiar napięcia, częstotliwości oraz - przy użyciu dodatkowych cęgów - prądu przemiennego, cosφ oraz mocy (czynnej, biernej, pozornej).

Sprawdzanie kolejności faz.

Pamięć 990 rekordów (57500 pojedynczych wyników), wyjście USB do komputera PC.

Zasilanie z baterii lub akumulatora (opcja).

Przyrząd spełnia wymagania normy PN-EN 61557

Pomiar impedancji pętli zwarcia Z_L-PE, Z_L-N, Z_L-L
Pomiar prądem 23/40 A - zakres pomiarowy wg PN-EN 61557: 0,13...1999,9 Ω (dla przewodu pomiarowego 1,2 m):

• napięcie nominalne: 95...270 V (dla Z_L-PE i Z_L-N) oraz 95...440 V (dla Z_L-L)
• częstotliwość: 45...65 Hz

Pomiar impedancji pętli zwarcia Z_L-PE w trybie RCD
Pomiar prądem 15 mA, zakres pomiarowy wg PN-EN 61557: 0,50...1999,9 Ω

• napięcie nominalne: 95...270 V
• częstotliwość: 45...65 Hz

Pomiar rezystancji uziemienia R_E
Zakres pomiarowy wg PN-EN 61557 - 5:

• 0,5 Ω…1,99 kΩ dla napięcia pomiarowego 50 V
• 0,56 Ω…1,99 kΩ dla napięcia pomiarowego 25 V

Pomiar rezystancji izolacji
Zakres pomiarowy wg PN-EN 61557 - 2:

• dla U_N = 50 V: 50 kΩ...250 MΩ
• dla U_N = 100 V: 100 kΩ...500 MΩ
• dla U_N = 250 V: 250 kΩ...1 GΩ
• dla U_N = 500 V: 500 kΩ...2 GΩ
• dla U_N = 1000 V: 1 MΩ...3 GΩ

*) nie większy niż zakres pomiarowy dla danego napięcia.
**) podczas pomiarów z użyciem wtyczki UNI-Schuko występuje dodatkowy błąd ±2%.

Wskazania kolejności faz

• Wskazanie kolejności faz: zgodna, niezgodna
• Zakres napięć sieci U_L-L: 100...440 V (45...65 Hz)
• Wyświetlanie wartości napięć międzyfazowych

Pomiar napięcia i prądu przemiennego, cosφ oraz mocy

• Pomiar mocy P, Q, S: 0...200k (W, Var, VA).
• Pomiar prądu przemiennego (True RMS) przy użyciu cęgów (0...400 A), max. rozdzielczość 0,1 mA
• Pomiar napięcia U_LN: 0...440 V
• Zakres częstotliwości mierzonych napięć: 45,0...65,0 Hz
• Pomiar częstotliwości dla napięć 50...440 V w zakresie 45,0...65,0 Hz (błąd podstawowy max. ± 0,1% w.m. + 1 cyfra)
• Pomiar cosφ: 0,00...1,00 (rozdzielczość 0,01)

Niskonapięciowy pomiar ciągłości obwodu i rezystancji
Pomiar ciągłości przewodu ochronnego prądem ±200 mA

• napięcie na otwartych zaciskach: 4…9 V
• prąd wyjściowy przy R<2 Ω: min. 200 mA
• autokalibracja przewodów pomiarowych
• pomiary dla obu polaryzacji prądu

Pomiary parametrów wyłączników RCD (roboczy zakres napięć 95...270 V):
Test wyłączania RCD i pomiar czasu zadziałania t_A (dla funkcji pomiarowej t_A)

• dokładność zadawania prądu różnicowego: dla 0,5*I_Δn:-8...0% dla 1*I_Δn, 2*I_Δn, 5*I_Δn: 0...8%

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego sinusoidalnego (typ AC)

• możliwe rozpoczęcie pomiaru od dodatniego lub ujemnego półokresu wymuszanego prądu upływu (AC)

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego jednokierunkowego oraz jednokierunkowego z podkładem 6 mA prądu stałego (typ A)

• możliwy pomiar dla dodatnich lub ujemnych półokresów wymuszanego prądu upływu

Pomiar prądu zadziałania RCD I_A dla prądu różnicowego stałego (typ B)

• możliwy pomiar dla dodatniego lub ujemnego wymuszanego prądu upływu

I_Δn - wartość znamionowego prądu różnicowego

Skrót „w.m.” oznacza „wartość mierzoną wzorcową”.

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010 - 1 i IEC 61557
• kategoria pomiarowa: IV 300 V wg PN-EN 61010 - 1
• stopień ochrony obudowy wg PN-EN 60529: IP54

Pozostałe dane techniczne:

• zasilanie miernika: baterie alkaliczne LR14 (4 szt.) lub akumulator Ni-MH (opcja)

Przyrząd spełnia wymagania norm:

• PN-EN 61010 - 1 (wymagania ogólne dot. bezpieczeństwa)
• PN-EN 61010 - 031 (wymagania szczegółowe dot. bezpieczeństwa)
• PN-EN 61326 (kompatybilność elektromagnetyczna)
• PN-EN 61557 - 10 (wymagania dla przyrządów wielofunkcyjnych)
• PN-HD 60364 - 6 (wykonywanie pomiarów-sprawdzanie)
• PN-HD 60364 - 4 - 41 (wykonywanie pomiarów-ochrona przeciwporażeniowa)
• PN-EN 04700 (wykonywanie pomiarów-badania odbiorcze)
