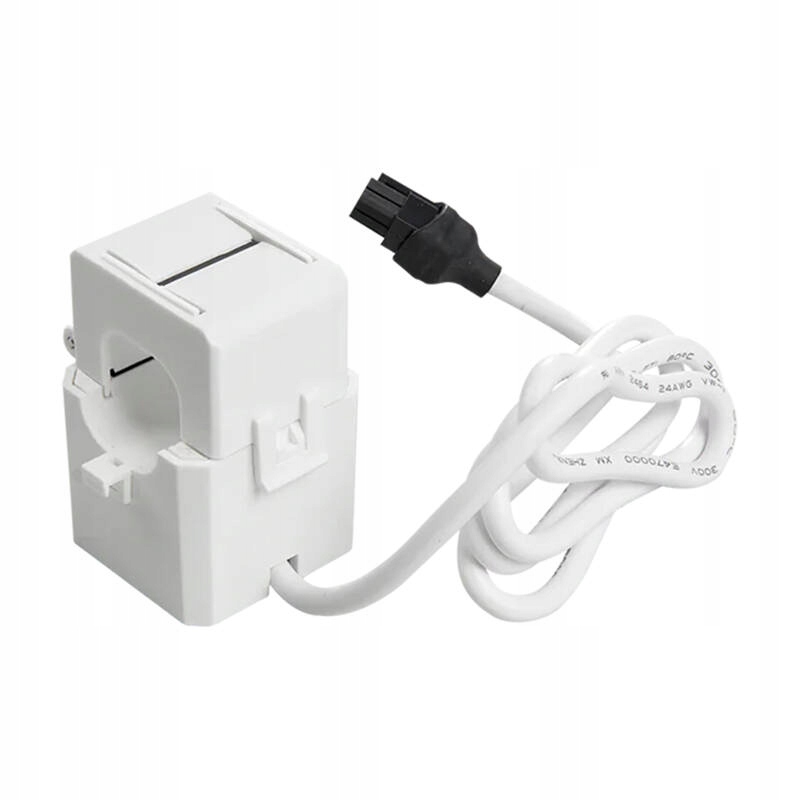

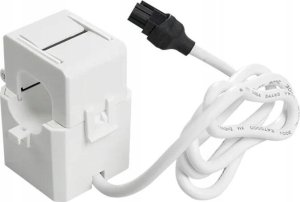

Przekładnik prądowy Shelly SCCT 120A dla Shelly Pro 3EM

Identyfikacja urządzenia

• Nazwa urządzenia: CT 120A
• Model producenta: CT313

Krótki opis

CT 120A to przekładnik prądowy z dzielonym rdzeniem do licznika energii Shelly Pro 3EM.

Cechy

• Zatrzaskowy, bezśrubowy system mocowania

Interfejsy elektryczne urządzenia

Złącze do Shelly Pro 3EM

• 2-stykowe złącze MX3.0-2x1Y

Funkcje bezpieczeństwa

• Zabezpieczenie wysokiego napięcia uzwojenia wtórnego

SPECYFIKACJE

Fizyczne

• Wymiary (wys. x szer. x gł.): 45x40x36 ±0,5 mm / 1,77x1,57x1,42 ±0,02 cala (bez kabla)
• Waga: 75 ±1 g / 2,65 ±0,05 uncji (z kablem)
• Otwór na przewód: Ø15 mm / Ø0,6 cala
• Rdzeń: Ferite
• Materiał produktu: Plastik
• Kolor: biały

Środowiskowe

• Temperatura otoczenia: -10°C do 50°C / 14°F do 122°F
• Wilgotność: od 0% do 80% wilgotności względnej
• Maks. wysokość: 2000 m

Elektryczne

• Stosunek prądu pierwotnego do wtórnego: 3000/1
• Oceniono maks. prąd pierwotny: 120 A
• Wytrzymałość elektryczna: 3000 VAC, 60 sek

INSTALACJA

Opis

• A - Shelly CT 120
• B - Opaska kablowa (kolejna po przeciwnej stronie)
• C - Główny przewodnik

Zgodność

• Deklaracja zgodności
