Seeedstudio Seeeduino Nano

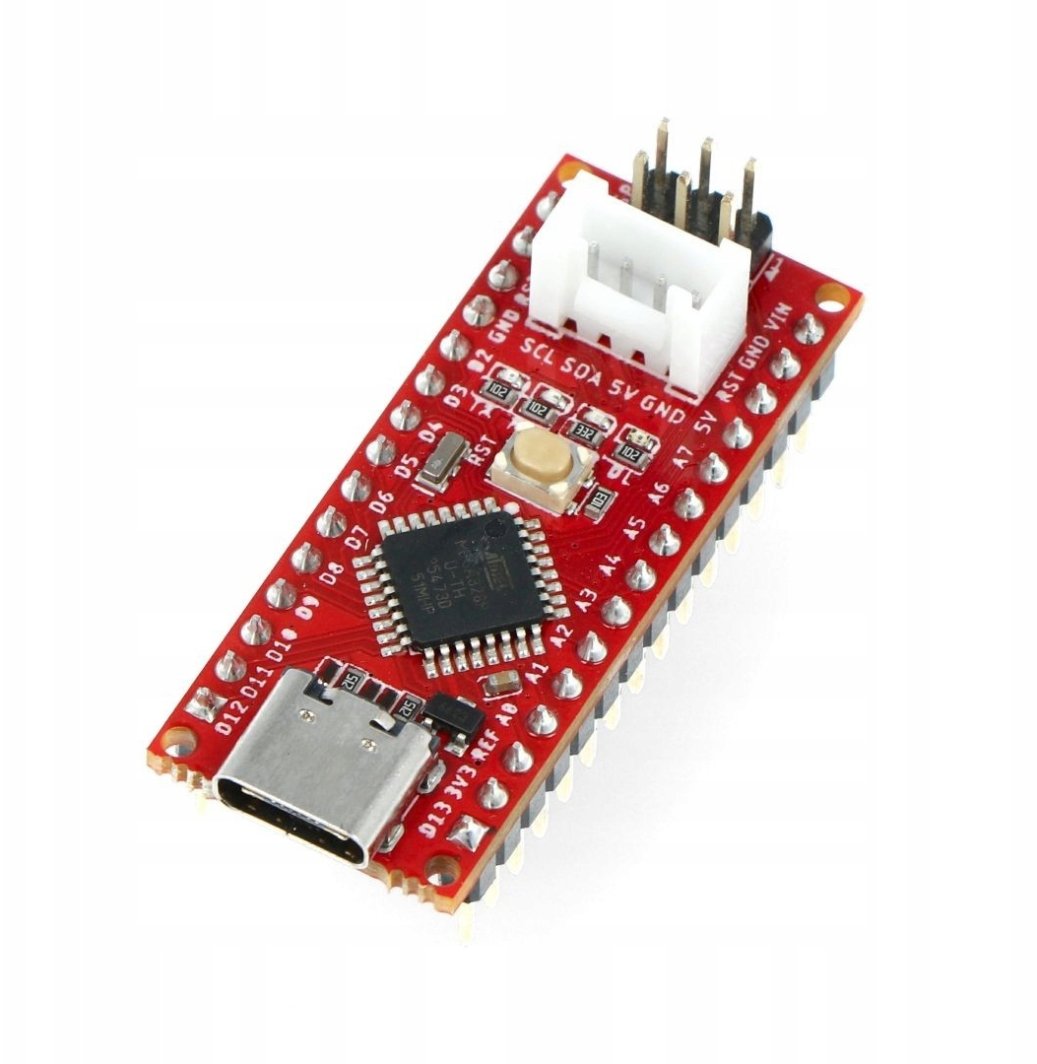

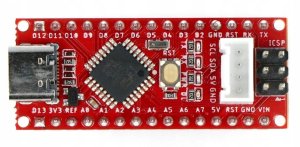

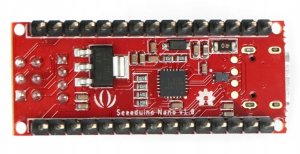

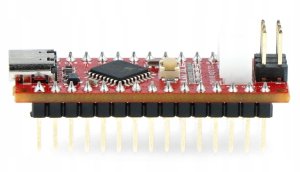

Seeeduino Nano – Kompaktowa płytka kompatybilna z Arduino

Seeeduino Nano to nowoczesna płytka opracowana przez Seeed Studio, która w pełni współpracuje z popularnym Arduino Nano. Jej niewielkie wymiary (43 mm x 18 mm) czynią ją idealnym rozwiązaniem dla projektów, gdzie przestrzeń jest ograniczona. Dzięki zastosowaniu 8-bitowego mikrokontrolera ATmega328P, Seeeduino Nano oferuje te same funkcje co Arduino Nano, co sprawia, że jest wszechstronnym narzędziem dla pasjonatów elektroniki i programowania.

Wszechstronność zastosowań Seeeduino Nano

Płytka Seeeduino Nano umożliwia korzystanie z tych samych programów co Arduino Nano, co czyni ją doskonałym wyborem dla programistów. Wyposażona w 14 cyfrowych pinów wejścia/wyjścia, 6 kanałów PWM oraz 8 kanałów wejścia analogowego, sprawdzi się w różnorodnych zastosowaniach – od prostych projektów po bardziej złożone systemy.

Mikrokontroler ATmega328P – Wydajność i możliwości

Mikrokontroler ATmega328P, działający z maksymalną częstotliwością 16 MHz, zapewnia wystarczającą moc obliczeniową oraz 32 kB pamięci flash, co pozwala na przechowywanie kodu i danych. Dzięki temu Seeeduino Nano jest idealnym rozwiązaniem dla projektów wymagających wysokiej wydajności.

Złącza i interfejsy – USB typu C oraz I2C

Seeeduino Nano jest wyposażona w port USB typu C, co ułatwia zarówno zasilanie, jak i programowanie. Warto jednak pamiętać, że interfejs I2C nie ma wbudowanego rezystora podciągającego, dlatego zaleca się zastosowanie zewnętrznego rezystora 4,7 kΩ do podciągnięcia napięcia do VCC.

Niewielkie wymiary – Idealne do projektów DIY

Dzięki swoim kompaktowym wymiarom, Seeeduino Nano jest jedną z najbardziej poręcznych płytek dostępnych na rynku. To czyni ją doskonałym wyborem do zastosowań w ograniczonej przestrzeni, takich jak projekty DIY oraz prototypowanie.

Opcje zasilania Seeeduino Nano – Elastyczność w zasilaniu

Seeeduino Nano można zasilać przez port USB typu C lub za pomocą pinów VIN i GND, z zakresem napięcia wejściowego od 7 V do 12 V. Maksymalne napięcie wejściowe przez USB-C wynosi 2 A, a maksymalne napięcie wyjściowe VCC to 1 A, co zapewnia elastyczność w zasilaniu różnych projektów.

Specyfikacja techniczna Seeeduino Nano – Kluczowe parametry i dane

• Producent chipsetu: Seeed Studio
• Rodzaj mikrokontrolera: ATmega328P
• Typ pamięci: Flash
• Pojemność pamięci: 32 kB
• Cyfrowe piny wejścia/wyjścia: 14
• Kanały PWM: 6
• Kanały wejścia analogowego: 8
• Maksymalna częstotliwość procesora: 16 MHz
• Zasilanie przez USB: 5 V
• Maksymalne napięcie wejściowe VIN: 7 V do 12 V
• Maksymalne napięcie wejściowe USB-C: 2 A
• Maksymalne napięcie wyjściowe VCC: 1 A
• Maksymalne napięcie na pinie 3V3: 200 mA
• Wymiary: 43 mm x 18 mm
