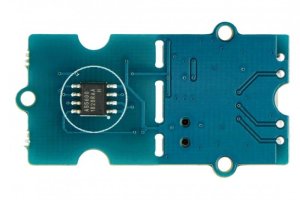

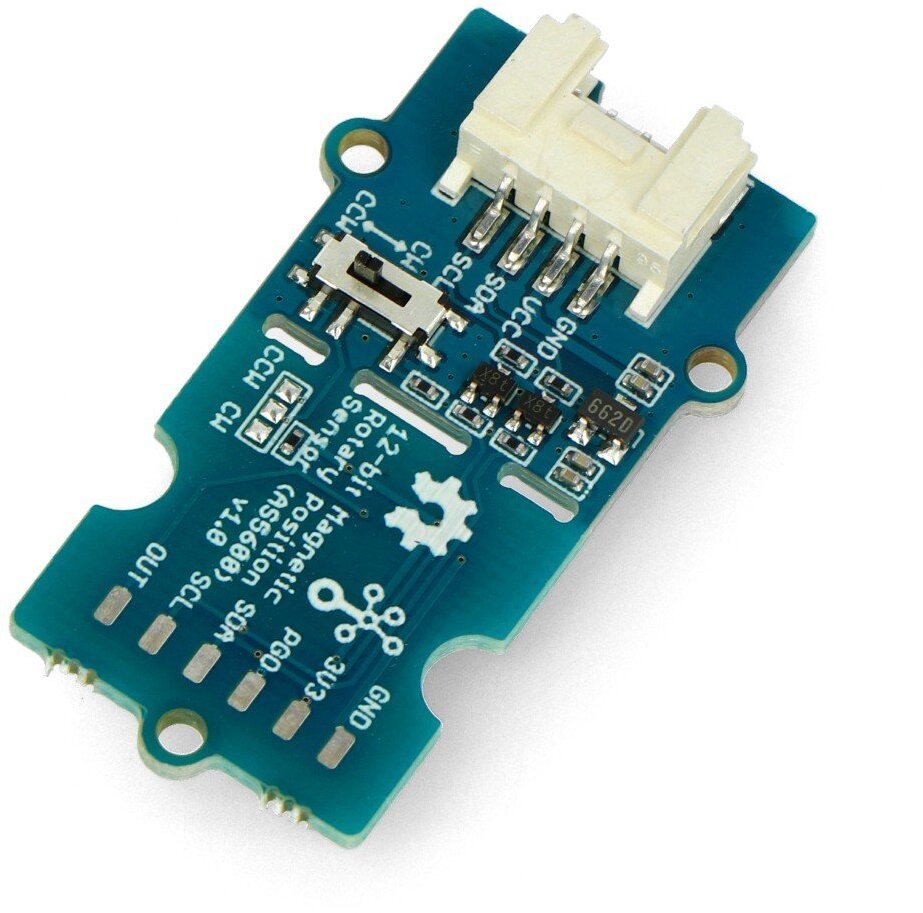

Seeedstudio Grove, 12 bitowy magnetyczny obrotowy czujnik pozycji / enkoder (AS5600)

Grove - 12-bitowy magnetyczny czujnik obrotowy AS5600 – Precyzyjne pomiary kątowe

Moduł Grove - 12-bitowy magnetyczny enkoder AS5600 od Seeedstudio to nowoczesne urządzenie, które zapewnia wyjątkową dokładność pomiarów kątowych. Dzięki programowalnej rozdzielczości, AS5600 doskonale sprawdzi się w projektach wymagających precyzyjnych i bezkontaktowych pomiarów.

Bezdotykowa technologia pomiaru z efektem Halla

Enkoder AS5600 wykorzystuje efekt Halla do monitorowania zmian w polu magnetycznym, co pozwala na uzyskanie precyzyjnych wyników pomiarowych bez konieczności kontaktu z obiektem pomiarowym. Dzięki tej technologii, użytkownicy mogą cieszyć się niezawodnymi pomiarami w różnych warunkach.

Programowalna rozdzielczość 12-bitowa – 4096 pozycji na obrót

Użytkownicy mają możliwość korzystania z 12-bitowej rozdzielczości, co umożliwia przesyłanie aż 4096 pozycji na jeden obrót. Taka precyzja znacznie poszerza możliwości zastosowania tego enkodera w różnorodnych projektach.

Komunikacja przez interfejs I2C – łatwa integracja z systemami

Enkoder komunikuje się za pośrednictwem interfejsu I2C, co ułatwia integrację z innymi elementami w systemach elektronicznych. Użytkownik ma możliwość wyboru formatu danych na wyjściu: RAW lub PWM/analogowe, co zwiększa elastyczność zastosowania.

Maksymalny kąt programowalny od 18° do 360°

AS5600 oferuje programowalny maksymalny kąt pomiaru w zakresie od 18° do 360°, co pozwala na dostosowanie urządzenia do specyficznych potrzeb projektu. Dzięki temu, enkoder może być używany w szerokim zakresie aplikacji.

Zastosowanie w projektach robotycznych – idealny do ramion robotów

Ten magnetyczny enkoder stanowi doskonałe rozwiązanie dla projektów robotycznych, takich jak ramiona robotów, gdzie precyzyjne pomiary kątowe są kluczowe dla ich prawidłowego działania. Dzięki wysokiej dokładności i niezawodności, AS5600 staje się nieocenionym narzędziem w automatyzacji i robotyce.

Specyfikacja techniczna czujnika AS5600 – kluczowe parametry i funkcje

• Typ modułu: Enkoder
• Napięcie zasilania: 3,3 V lub 5 V
• Prąd wejściowy: do 100 mA
• Zakres kąta: maksymalny programowalny zakres kąta od 18° do 360°
• Wyjście: analogowe / PWM
• Interfejs: I2C (domyślny adres 0x36)
• Rozdzielczość wyjściowa: 12-bit DAC
• Temperatura pracy: od -40°C do 125°C
• Wymiary: 40 x 20 mm
• Liczba pozycji na obrót: 4096
• Typ czujnika: Efekt Halla
