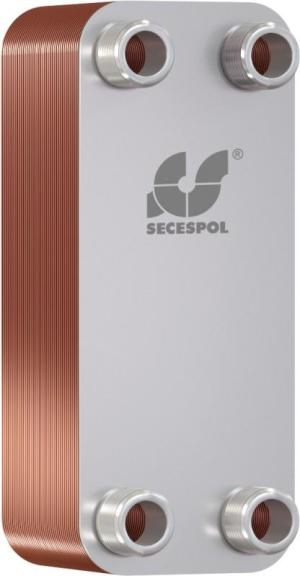

Wymiennik ciepła płytowy lutowany jednoprzepływowy LB31-20 1" - 0203-0062

Wymiennik L-line JEST wymiennikiemi płytowym lutowanym miedzią lub niklem przeznaczonym do standardowych instalacji grzewczych lub chłodniczych typu ciecz-ciecz. Optymalne ukształtowanie kanałów przepływowych zapewnia kompromis między uzyskaniem niskich oporów przepływu a wysoką wydajnością wymiany ciepła. Szczelność konstrukcji oraz stałe zespolenie płyt zapewnia proces lutowania w piecu próżniowym. Jest to sprawdzone rozwiązanie w instalacjach: ciepłowniczych, wentylacyjnych, technologicznych, klimatyzacyjnych, chłodniczych i przemysłowych.

Budowa:

Płytowy lutowany wymiennik ciepła typu L-line jest urządzeniem przepływowym, przeciwprądowym. Powierzchnię wymiany ciepła tworzą karbowane płyty ze stali nierdzewnej połączone w pakiet za pomocą lutu miedzianego lub niklowego. Odpowiednie ukształtowanie przestrzeni wewnętrznej wymiennika ukierunkowuje przepływ płynów wymieniających ciepło w co drugi kanał tworzony przez płyty grzewcze. W płytach osłonowych umiejscowione są króćce doprowadzające i odprowadzające płyny robocze. Wymiennik stanowi konstrukcję nierozbieralną.

Dane techniczne:

• Max. temperatura pracy: 230°C
• Min. temperatura pracy: -195°C
• Max. ciśnienie: 3Mpa
• Materiały: stal nierdzewna, lut miedziany i niklowy
• Typ i rozmiar przyłączy: gwint SS 1"

Media:

• Woda
• Powietrze
• Neutralne płyny i gazy
• Inne płyty po konsultacji z producentem
• Układ kanałów przepływu w wymienniku: jednoprzepływowy, kanały łączone równolegle

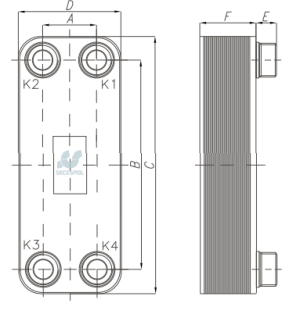

Standardowa lokalizacja przyłączy (zgodnie z załączonym rysunkiem technicznym):

• K1/K4 – wlot/ wylot czynnika grzewczego
• K3/ K2 – wlot /wylot czynnika ogrzewanego

Wymiary: zgodnie z załączonym rysunkiem technicznym:

• A: 68mm
• B: 232mm
• C: 286mm
• D: 117mm
• E: 28mm
• F: 57mm
• Pojemnośc jednego kanału: 0,047L
• Masa: 4,5kg

Zastosowanie:

• W systemach ciepłej wody użytkowej
• W instalacjach centralnego ogrzewania
• W systemach ogrzewania słonecznego i geotermalnego
• W instalacjach z pompą ciepła
• W instalacjach z kominkiem z płaszczem wodnym
• W instalacjach: wentylacyjnych, technologicznych, klimatyzacyjnych, chłodniczych, przemysłowych
