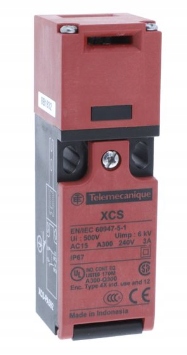

Schneider Electric, Preventa XCS Bezpieczny przełącznik krańcowy, plastikowy 1NC+1NO, XCSPA791

Podstawowe parametry:

• Rodzaj produktu lub komponentu: Przełącznik bezpieczeństwa
• Nazwa komponentu: XCSPA
• Projekt: Kompaktowy
• Materiał: Plastik
• Rodzaj głowicy: Głowica obrotowa z kluczem
• Rodzaj i konfiguracja styków: 2 NC
• Zasada działania styków: Jednoczesne działanie
• Wejście kablowe: 1 gwintowane wejście Pg 11
• Średnica zewnętrzna kabla: 7...10 mm
• Złącza elektryczne: Ściągacz, zakres obsługiwanych średnic: 1 x 0,5...2 x 1,5 mm² z lub bez zakończenia kablowego
• Liczba biegunów: 2
• Opis blokady: Brak blokady dla urządzenia wykonawczego

Dodatkowe parametry:

• Izolacja: Podwójna izolacja
• Skuteczne otwarcie: Z stykiem NC
• Trwałość mechaniczna: 1000000 cykli
• Siła minimalnego rozłączenia: 15 N
• Minimalna prędkość włączania: 0,01 m/s
• Maksymalna prędkość wyłączania: 0,5 m/s
• Nominowy prąd łączeniowy [Ie]: 6 A przy 120 V, AC-15, A300 zgodnie z EN/IEC 60947-5-1, 3 A przy 240 V, AC-15, A300 zgodnie z EN/IEC 60947-5-1, 0,55 A przy 125 V, DC-13, Q300 zgodnie z EN/IEC 60947-5-1, 0,27 A przy 250 V, DC-13, Q300 zgodnie z EN/IEC 60947-5-1
• Nominowy prąd termiczny [Ith]: 10 A
• Nominowe napięcie izolacji [Ui]: 300 V zgodnie z UL 508, 500 V zgodnie z EN/IEC 60947-1, 300 V zgodnie z CSA C22.2 Nr 14
• Nominowe napięcie udarowe [Uimp]: 6 kV zgodnie z EN/IEC 60947-5-1
• Ochrona przed zwarciem: 10 A wkład bezpiecznikowy typu gG (gl)
• Siła oddziaływania elementu wykonawczego: 10 N
• Maksymalna prędkość pracy: 10 cykli/min dla maksymalnej trwałości
• Poziom bezpieczeństwa: Może osiągnąć kategorię 4 z odpowiednim systemem monitoringu i poprawnym podłączeniem zgodnie z EN/ISO 13849-1, Może osiągnąć PL = e z odpowiednim systemem monitoringu i poprawnym podłączeniem zgodnie z EN/ISO 13849-1, Może osiągnąć SIL 3 z odpowiednim systemem monitoringu i poprawnym podłączeniem zgodnie z EN/IEC 61508
• Bezpieczeństwo niezawodności danych: B10d = 5000000 wartość dla 20 lat eksploatacji ograniczona trwałością mechaniczną i zużyciem styków
• Materiał obudowy: Poliamid (PA)
• Materiał głowicy: PA (poliamid)
• Głębokość: 30 mm
• Wysokość: 94 mm
• Szerokość: 30 mm
• Masa produktu: 0,11 kg

Warunki pracy:

• Normy: EN/IEC 60947-5-1, CSA C22.2 Nr 14, EN/IEC 60204-1, EN/ISO 12100, EN 1088/ISO 14119, UL 508
• Certyfikaty produktu: CSA, UL
• Pokrycie ochronne: TC
• Temperatura otoczenia pracy: -25...70 °C
• Temperatura otoczenia przechowywania: -40...70 °C
• Odporność na wibracje: 5 g (f= 10...500 Hz) zgodnie z IEC 60068-2-6
• Odporność na wstrząsy: 10 g przez 11 ms zgodnie z IEC 60068-2-27
• Klasa ochrony przed porażeniem prądem elektrycznym: Klasa II zgodnie z EN/IEC 61140
• Stopień ochrony IP: IP67 zgodnie z EN/IEC 60529 i EN/IEC 60947-5-1

Opis serii Preventa XCS

Preventa XCS -Bezpieczne otwieranie oraz blokada i osłony ochronne.

Gdy pracująca maszyna wymaga, aby drzwi lub osłony pozostawały zamknięte, a maszyna stojąca bezczynnie wymaga do niej dostępu, nie ma lepszego rozwiązania niż linia przełączników blokady bezpieczeństwa Preventa XCS. Linia przełączników blokady bezpieczeństwa XCS to jedna z najbardziej wszechstronnych linii przemysłowych przełączników blokady bezpieczeństwa dostępnych na rynku, oferująca szeroki wybór opcji dla większości zastosowań maszynowych.

Nowa generacja znanej ochrony

ComPacT NSX to kompaktowe rozwiązanie z zintegrowanymi zabezpieczeniami prądowymi. Dzięki nowym rozwiązaniom zaoszczędzisz czas i odkryjesz nowe możliwości komunikacyjne.

Funkcje

Przełączniki bezpieczeństwa w obudowie metalowej lub plastikowej

• Z języczkowym zameczkiem, z lub bez blokady: XCSA/B/C/E/PA/TE/TA/MP
• Z dźwignią ze stali nierdzewnej: XCSPL/PR/TL/TR
• Z kodem magnetycznym: XCSDM

Maty bezpieczeństwa

• 4 standardowe rozmiary: 500x500, 500x750, 750x750, 750x1250
• Oprogramowanie "Projektowanie mat bezpieczeństwa"

Korzyści

• Być bardziej przewidywalnym, aby uniknąć niebezpieczeństwa
• Kompaktowe przełączniki w połączeniu z elastycznymi matami bezpieczeństwa zapewniają maksymalną ochronę dla osób obsługujących instalację

Zastosowania

• Wszystkie niebezpieczne maszyny, które wymagają ochrony obudowy oraz strefy bezpieczeństwa
