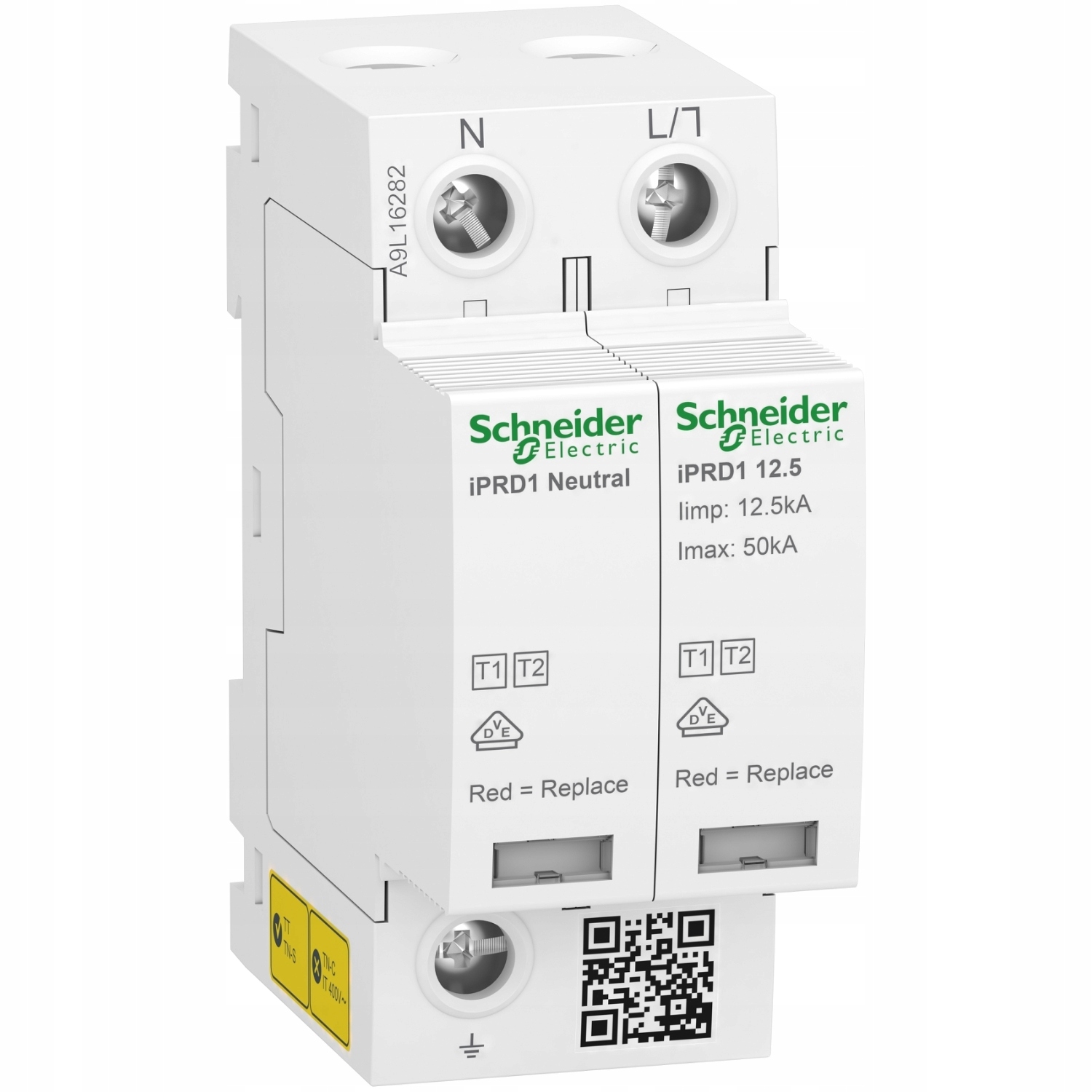

Schneider Electric Ogranicznik przepięć iPRD1 12.5R-T12-1N, A9L16282

Parametry podstawowe:

• seria Acti9
• Nazwa produktuActi9 iPRD1
• Typ produktu lub komponentu Ochronnik przeciwprzepięciowy
• skrócona nazwa urządzenia IPRD1 12.5
• Opis biegunów 1P + N
• zdalna sygnalizacja Z
• zestaw styków sygnałowych1 SD (1 Z/O)
• rodzaj ochronnika przeciwprzepięciowego Sieć rozdziału elektrycznego
• system uziemienia TN-S TT

W Polsce pojawia się od 2 000 do 5 000 burz rocznie. Burze powodują wyładowania atmosferyczne, które stanowią poważne zagrożenie zarówno dla ludzi, jak i dla urządzeń. Pioruny uderzają w ziemię z częstością od 30 do 100 razy na sekundę. Każdego roku zdarza się około 3 miliardów uderzeń piorunowych do ziemi. Wyładowania atmosferyczne są przyczyną licznych pożarów, często na obszarach rolniczych (niszczą domy i powodują uszkodzenia). Wyładowania atmosferyczne powodują również uszkodzenia systemów elektrycznych i elektronicznych, w tym: urządzenia elektryczne i elektroniczne, urządzenia wentylacji, rekuperacji i klimatyzacji, sprzęt RTV i AGD, zarówno w domach mieszkalnych, jak i w budynkach przemysłowych. Naprawa uszkodzeń spowodowanych przez wyładowania jest często kosztowna.

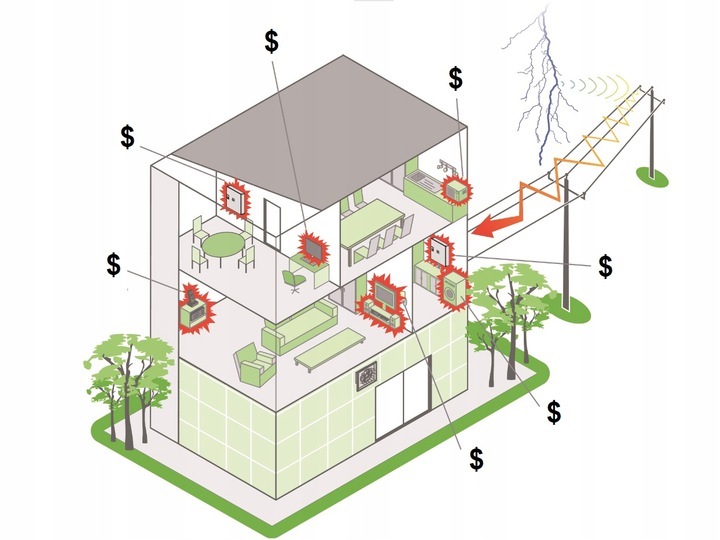

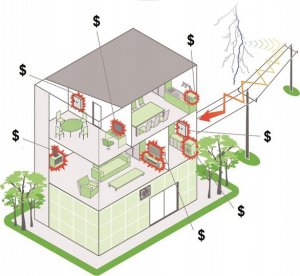

Wyładowania piorunowe mogą wpływać na działanie systemów elektrycznych (i/lub) elektronicznych w budynkach na dwa sposoby:

1. w wyniku bezpośredniego uderzenia pioruna w budynek przypadek a) na rysunku

2. w wyniku oddziaływania pobliskich uderzeń pioruna:

a) Piorun może uderzyć w naziemne linie zasilające dochodzące do budynku

b) Przepięcie może rozprzestrzeniać się na odległość kilku kilometrów od miejsca uderzenia.

c) Piorun może uderzyć blisko linii zasilających, promieniowanie elektromagnetyczne generowane przez prąd wyładowania indukuje prądy i przepięcia w sieci zasilania elektrycznego.

d) Piorun może uderzyć w miejsce blisko budynku, wzrasta wtedy niebezpiecznie potencjał ziemi wokół punktu uderzenia.

Połączenia gwarantujące ciągłość zasilania i bezpieczeństwo dzięki:

• certyfikowanej koordynacji z wyłącznikami rozłączającymi,
• wytrzymałości połączeń,
• zdalnej informacji o stanie urządzenia zabezpieczającego - Range Application Presentation:
• Ochrona instalacji elektrycznych w budynkach przemysłowych i ogólnych przed przepięciami przewodzonymi i indukowanymi, spowodowanymi pośrednimi uderzeniami atmosferycznymi
• Zastosowanie w budynkach mieszkalnych, przemysłowych i ogólnych
