RT20

PRZEWODOWY, ELEKTRONICZNY REGULATOR TEMPERATURY

RT20

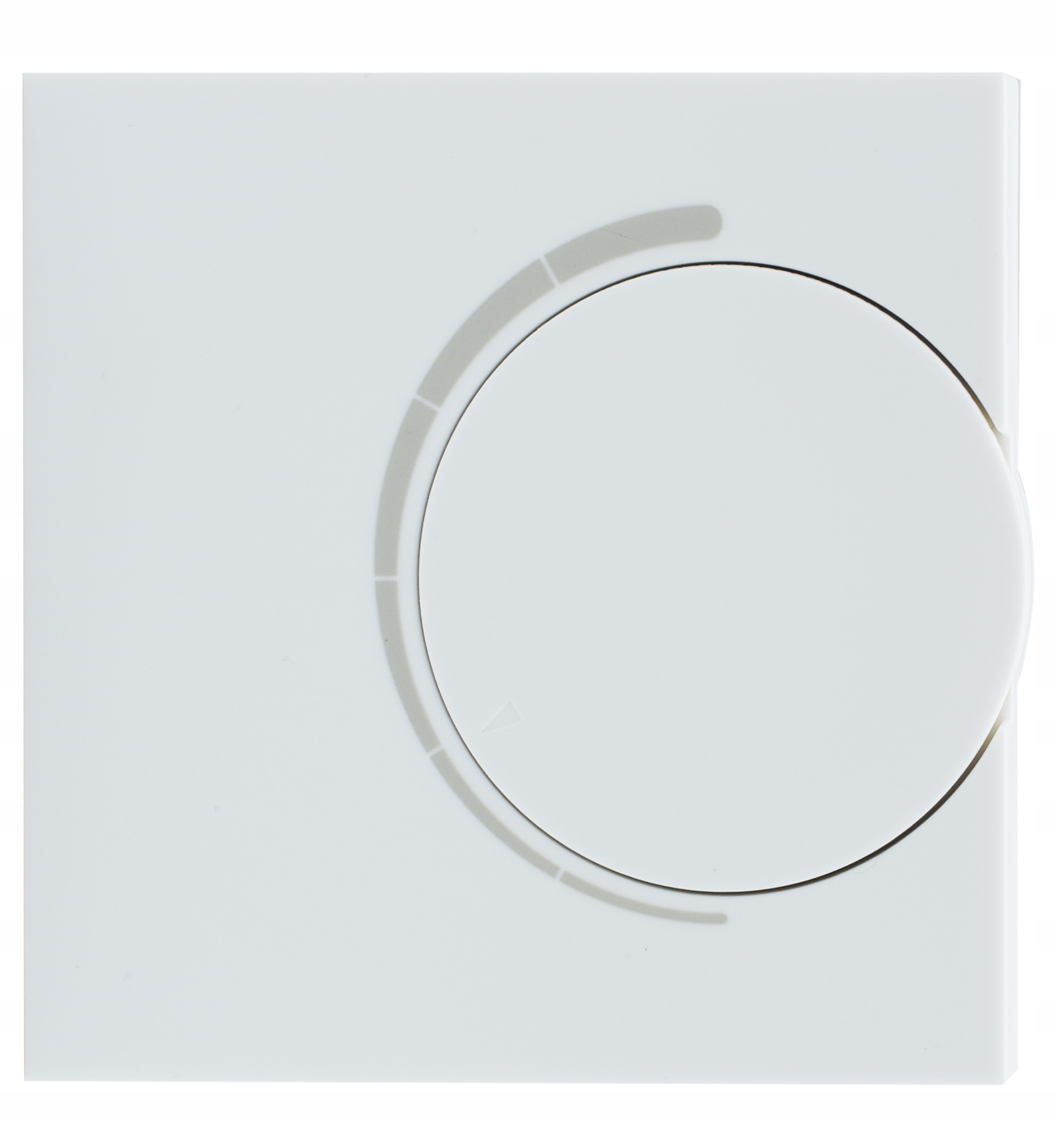

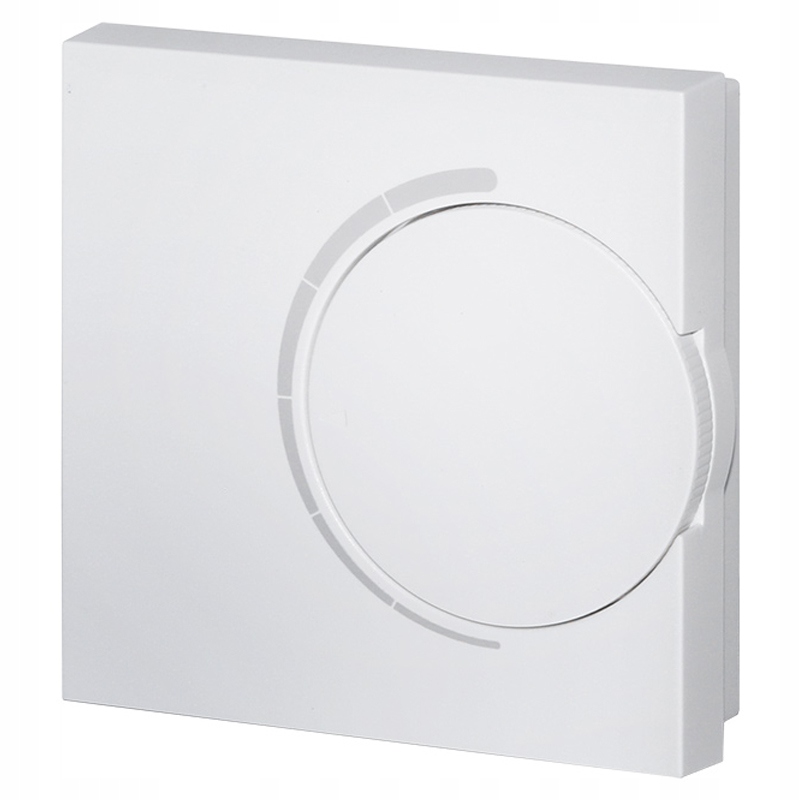

Przewodowy, elektroniczny regulator temperatury to rozwiązanie umożliwiające precyzyjne zarządzanie i kontrolę temperatury w systemach grzewczych lub innych urządzeniach elektrycznych. Regulator ten jest łatwy w obsłudze dzięki standardowemu pokrętłu.

Regulator jest podłączany do przewodowej listwy sterującej (KL06, KL08NSB, CB500). Przy użyciu listwy przewodowej można obniżyć temperaturę zadaną, otrzymując sygnał NSB (nocnej redukcji temperatury) z tygodniowego regulatora.

Zabezpieczenie zaworu

Mechanizm ten zapewnia, że zawory pozostaną ruchome i gotowe do użycia, nawet gdy są nieużywane przez dłuższy czas (np. w okresie letnim). Raz w tygodniu, nawet gdy nie jest potrzeba dostarczania ciepła, siłowniki otwierają zawory, którymi zarządzają.

Algorytm PWM

Sterowanie impulsowe PWM (Pulse-Width Modulation) to stabilny algorytm sterowania, który oferuje większą precyzję niż najprostsza histereza dwupołożeniowa.

PWM jest również mechanizmem dwupołożeniowym włącz / wyłącz, ale posiada dodatkowy parametr - czas grzania. Czas pracy urządzenia grzewczego jest uzależniony od różnicy między temperaturą zadaną a aktualną. Sterownik oblicza, jak długo należy włączyć ogrzewanie, aby utrzymać temperaturę zadaną. To działanie jest określone przez ustaloną na etapie projektowania tabelę wzorów.

Algorytm PWM jest często wybierany do sterowania ogrzewaniem podłogowym, które cechuje się niską temperaturą powierzchniową i dużą bezwładnością cieplną.

Funkcja NSB

RT20 oferuje możliwość dostosowania temperatury w zależności od pory dnia, co zapewnia efektywne zarządzanie systemem grzewczym. Funkcja obniżania temperatury pozwala na jej redukcję o 2-4ºC, bez potrzeby regulacji termostatu. Jest to tzw. "nocne obniżenie temperatury". Zastosowanie funkcji NSB w regulatorze RT20 wymaga zewnętrznego sygnału nadawczego.

Cechy produktu:

• algorytm sterujący PWM
• funkcja NSB
• ochrona zaworów termostatycznych przed zastaniem (VP)
• ochrona przed zamarzaniem
• możliwość bezpośredniego sterowania max 5 siłownikami
• cicha praca dzięki technologii TRIAC
• łatwa i intuicyjna obsługa

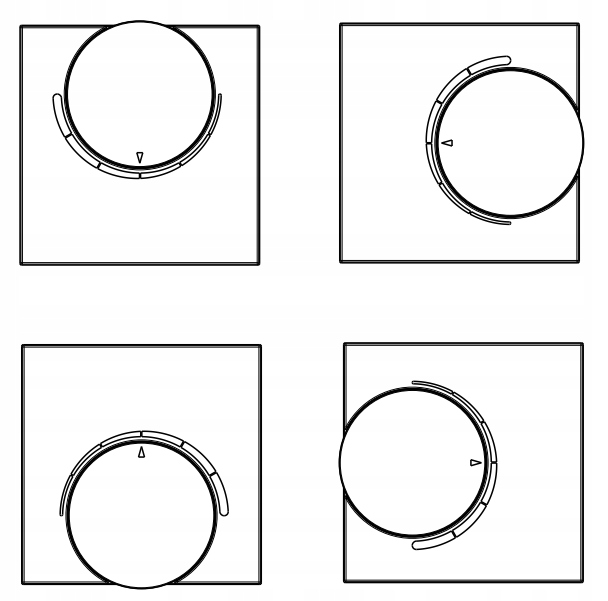

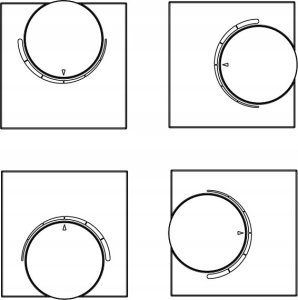

Dodatkowo, regulator RT20 cechuje się dowolnością pozycji montażu.

Dane techniczne:

• Zasilanie: 230V AC 50 Hz
• Maksymalne obciążenie: 0,5 A
• Sygnał wyjściowy: 230V AC 50 Hz
• Zakres regulacji temperatury: 5 - 35°C
• Algorytm sterujący: PWM
• Komunikacja: Przewodowa

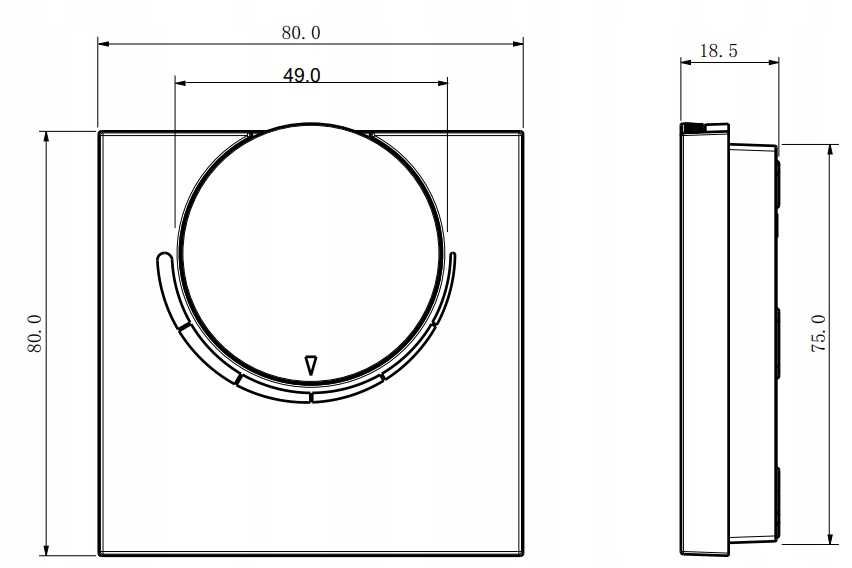

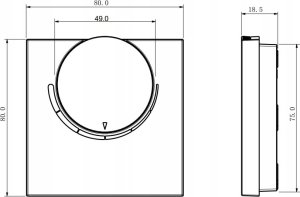

• Wymiary [mm]: 80 x 80 x 18,5
