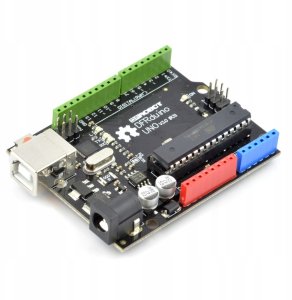

Rosfix Dfrobot DFRduino Uno v3 - kompatybilny z Arduino

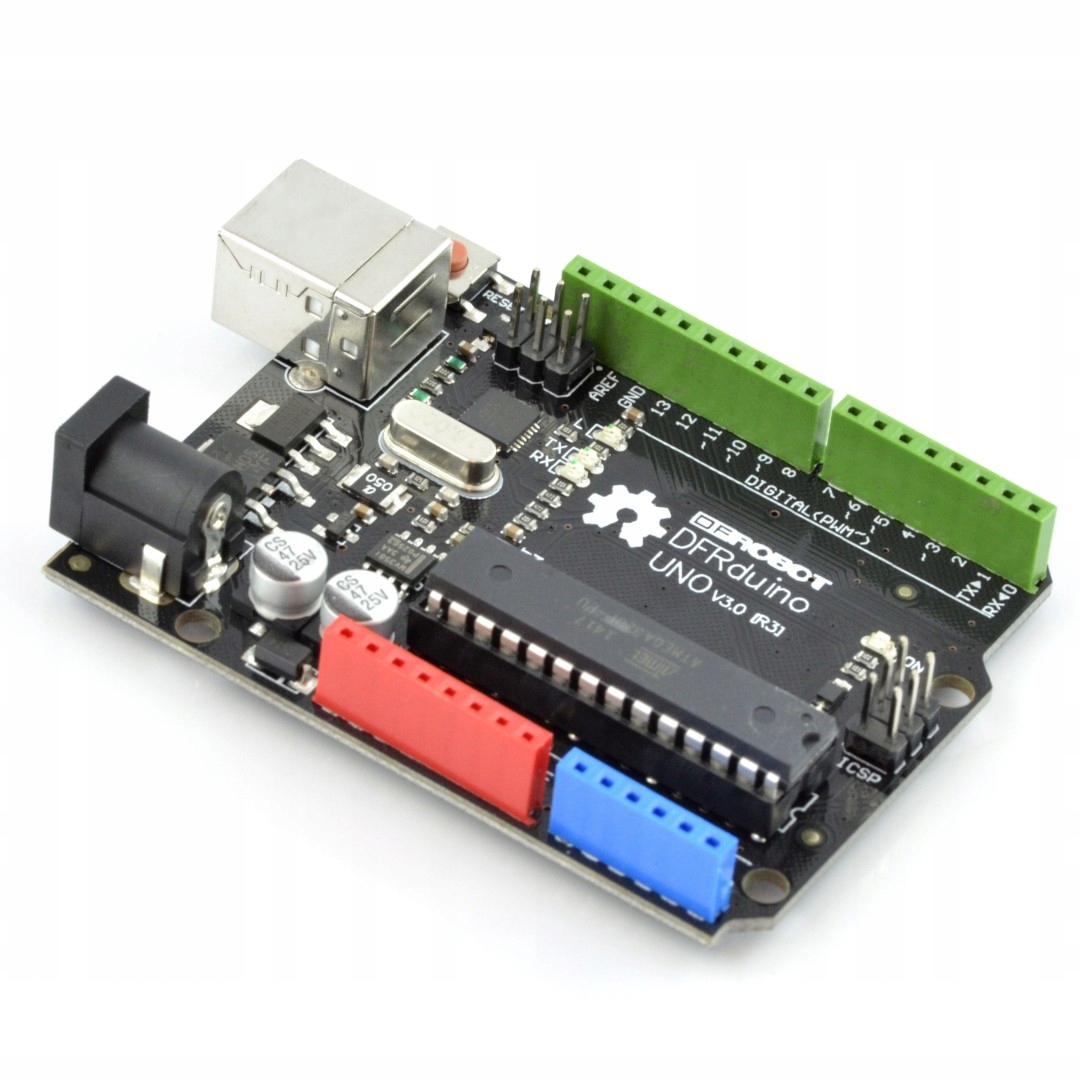

DFRduino Uno v3 - Kompatybilny z Arduino dla Twoich projektów

DFRduino Uno v3 to znakomity wybór dla pasjonatów elektroniki oraz programowania. Opracowany przez uznaną firmę DFRobot, ten moduł jest w pełni kompatybilny z popularną płytką Arduino Uno R3, co czyni go idealnym narzędziem do realizacji różnorodnych projektów. Dzięki swojej wszechstronności, DFRduino Uno v3 z pewnością spełni oczekiwania zarówno początkujących, jak i bardziej zaawansowanych użytkowników.

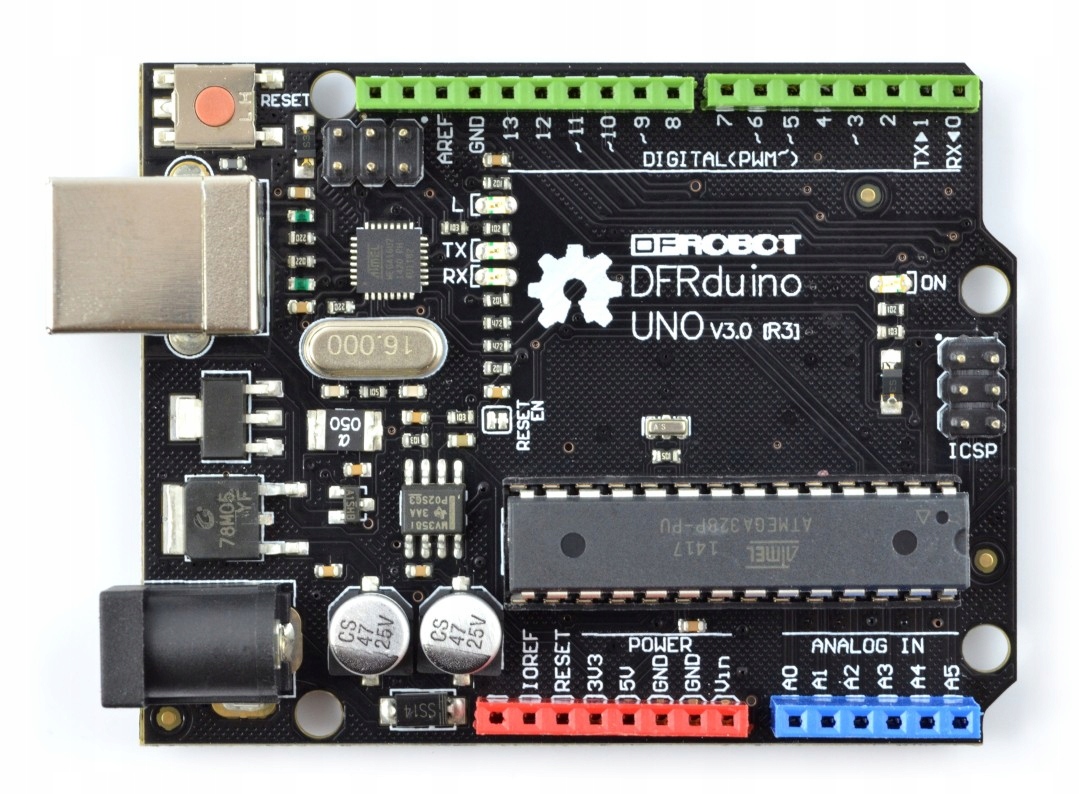

Wydajność i funkcjonalność DFRduino Uno v3

Ten moduł zapewnia imponującą wydajność, dysponując 14 cyfrowymi wejściami/wyjściami oraz 6 kanałami PWM, co umożliwia łatwe sterowanie różnorodnymi komponentami elektronicznymi. Dodatkowo, 6 wejść analogowych pozwala na zbieranie danych z czujników, co otwiera drzwi do wielu kreatywnych zastosowań.

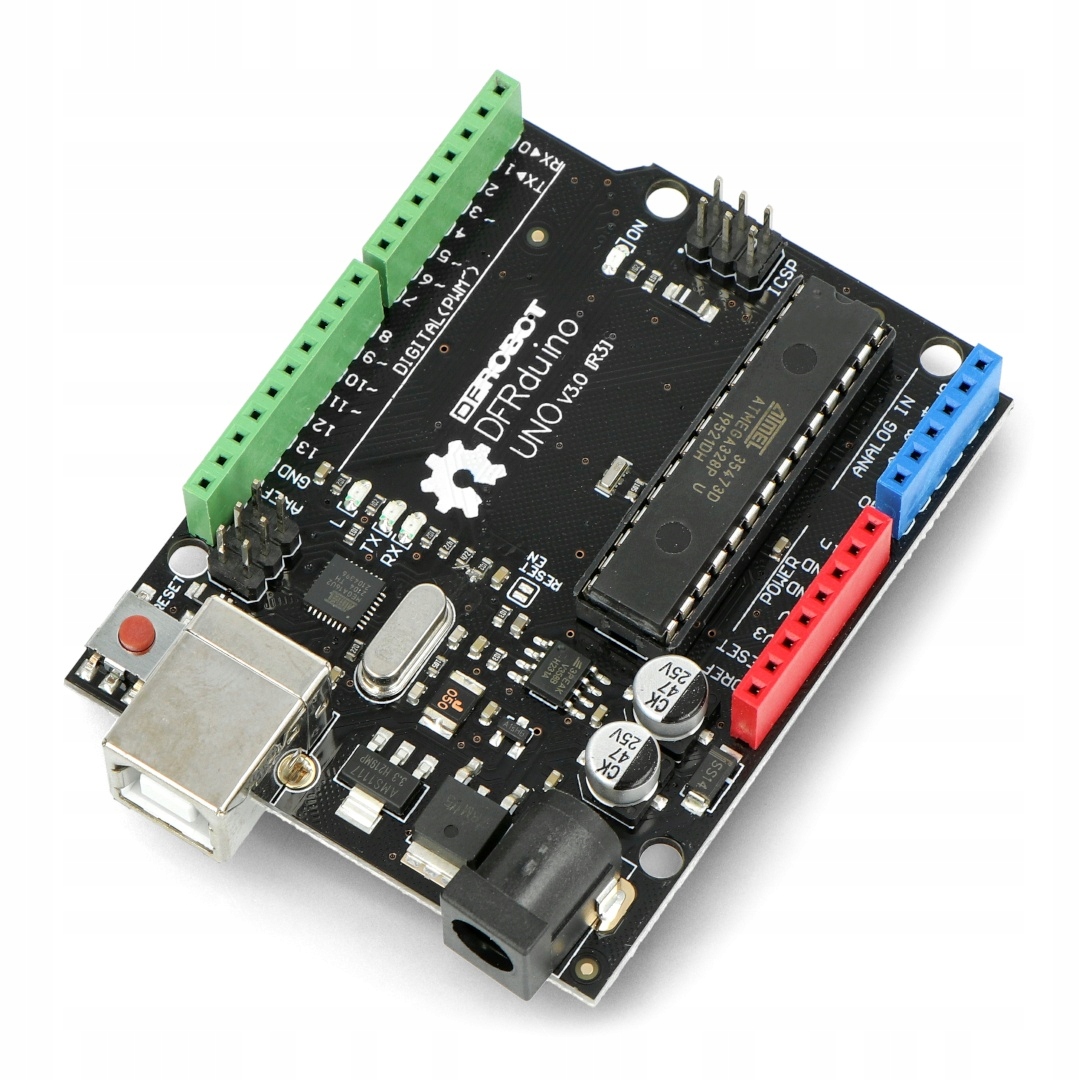

Łatwość użycia dzięki kolorowym złączom

DFRduino Uno v3 został zaprojektowany z myślą o użytkownikach. Kolorowe złącza ułatwiają identyfikację wyprowadzeń, co znacząco zwiększa komfort pracy i minimalizuje ryzyko pomyłek podczas podłączania komponentów.

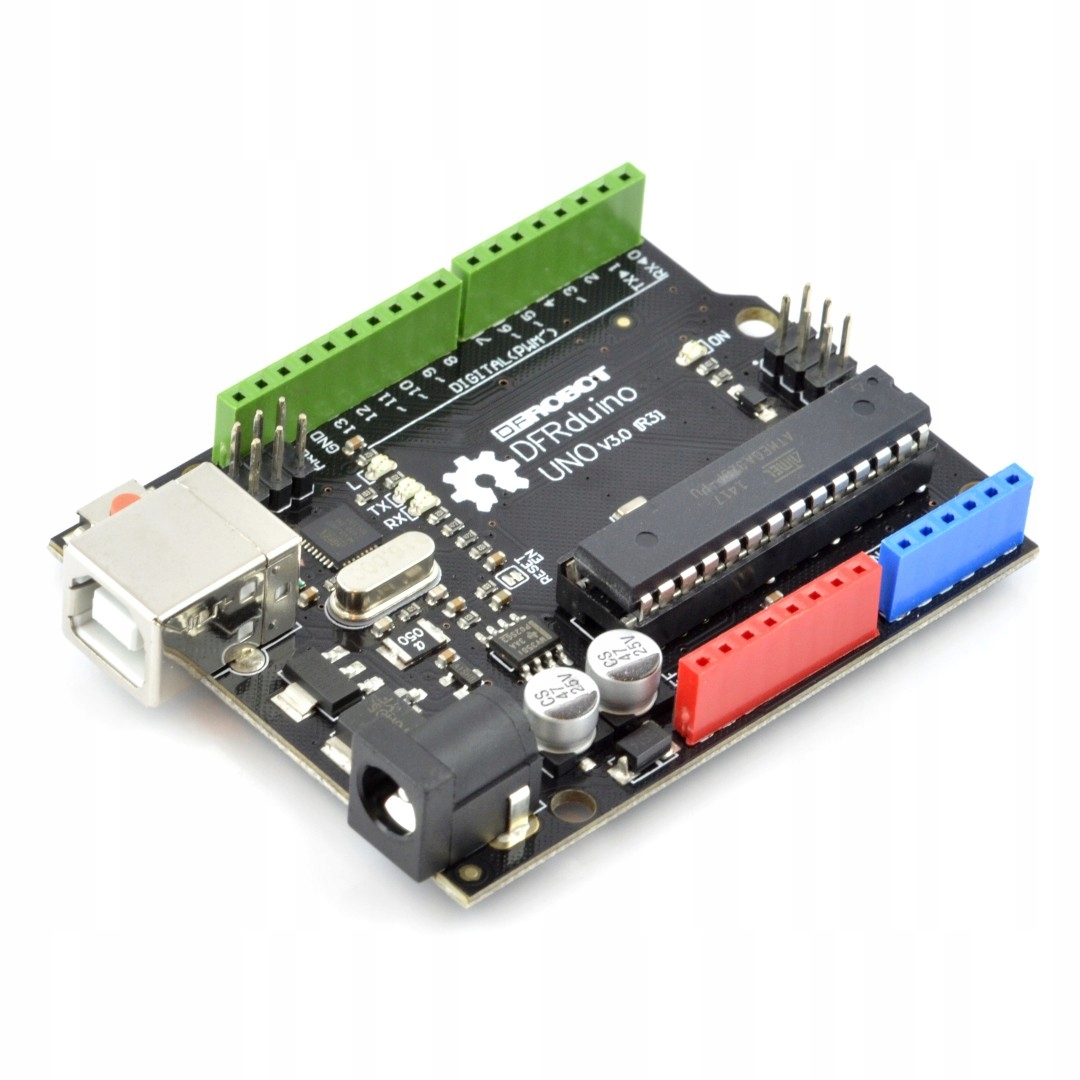

Zasilanie i programowanie DFRduino Uno v3

Płytka zasilana jest napięciem od 7 V do 12 V, co zapewnia elastyczność w doborze źródła zasilania. Programowanie odbywa się przez USB, co ułatwia szybkie wgrywanie kodu i testowanie projektów. DFRduino Uno v3 wykorzystuje mikrokontroler pośredniczący Atmega16u2, co zapewnia stabilną i efektywną komunikację z komputerem.

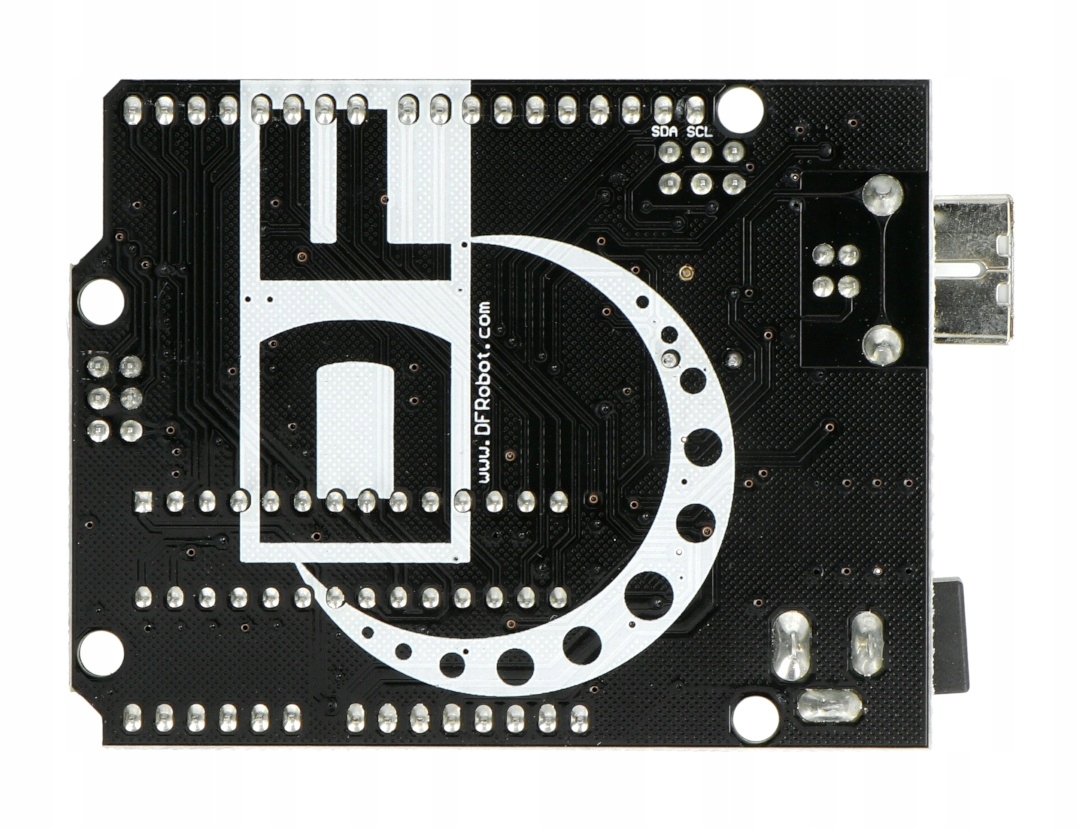

Wydajność mikrokontrolera ATmega328

Serce DFRduino Uno v3 stanowi mikrokontroler ATmega328, który działa z maksymalną częstotliwością zegara 16 MHz. Dzięki temu, płytka jest w stanie realizować złożone obliczenia i operacje w krótkim czasie, co jest kluczowe w projektach wymagających szybkiej reakcji.

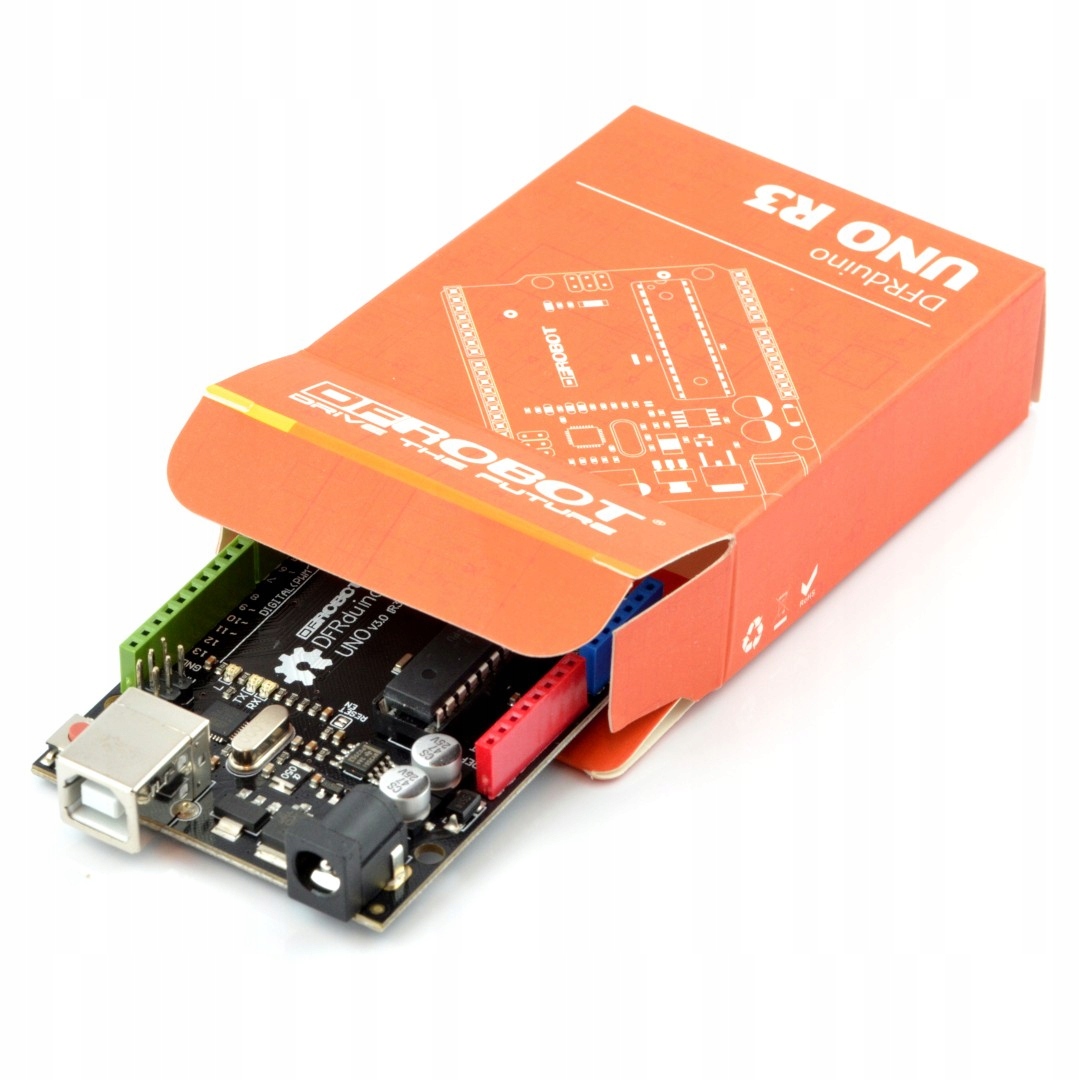

Porty I/O i możliwości rozbudowy

DFRduino Uno v3 dysponuje 14 portami I/O, co pozwala na podłączenie wielu urządzeń jednocześnie. Dodatkowo, 6 wyjść PWM oraz 6 wejść analogowych (kanały przetwornika A/C) umożliwiają rozbudowę projektu o różnorodne czujniki i aktuatory, co czyni tę płytkę niezwykle wszechstronną.

Interfejsy komunikacyjne DFRduino Uno v3

Płytka obsługuje różnorodne interfejsy komunikacyjne, w tym UART, SPI oraz I2C, co pozwala na łatwe integrowanie z innymi urządzeniami i modułami. Dodatkowo, DFRduino Uno v3 obsługuje zewnętrzne przerwania, co zwiększa jego funkcjonalność w bardziej złożonych projektach.

Specyfikacja techniczna DFRduino Uno v3 - szczegóły i parametry

• Napięcie zasilania: 7 V do 12 V
• Mikrokontroler: ATmega328
• Maksymalna częstotliwość zegara: 16 MHz
• Pamięć SRAM: 2 kB
• Pamięć Flash: 32 kB (5 kB zarezerwowane dla bootloadera)
• Pamięć EEPROM: 1 kB
• Porty I/O: 14
• Wyjścia PWM: 6
• Ilość wejść analogowych: 6 (kanały przetwornika A/C)
• Interfejsy szeregowe: UART, SPI, I2C
• Zewnętrzne przerwania: Tak
• Konektor: gniazdo USB (przewód USB do nabycia osobno)
• Przylutowane złącze ISP: Tak
• Złącze zasilające: DC 5,5 x 2,1 mm
• Wymiary płytki: 75 x 54 x 15 mm
