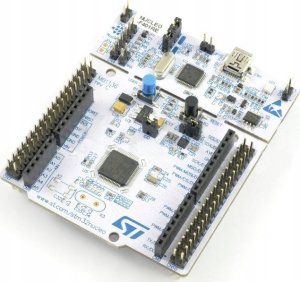

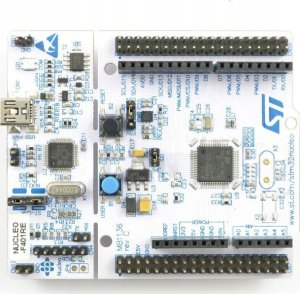

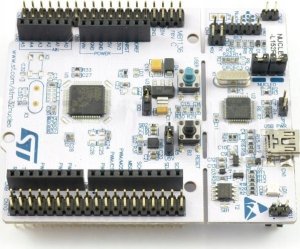

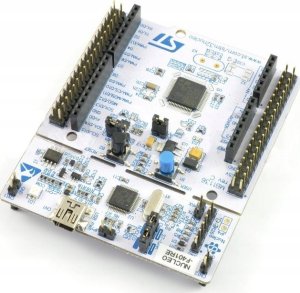

STM32 NUCLEO-F401RE - STM32F401RE ARM Cortex M4

Moduł z 32-bitowym mikrokontrolerem wyposażonym w rdzeń ARM Cortex M4, 84 MHz, 512 kB Flash, 96 kB SRAM. Nucleo jest kompatybilny z platformą mbed, posiada złącza umożliwiające podłączenie nakładek Arduino tzw. Arduino Shield.

Indeks: DIS-02217

Specyfikacja płytki ewaluacyjnej

• Mikrokontroler:  STM32F401RET6
• Rdzeń: ARM Cortex M4 32-bit
• Częstotliwość taktowania: 84 MHz
• Pamięć programu Flash: 512 kB
• Pamięć SRAM: 96 kB
• Przetwornik analogowo-cyfrowy: 12-bitowy, 10-kanałowy
• Ilość Timerów: 10
• Ilość programowalnych wejść/wyjść: 81
• Interfejsy: 3x I2C, 3x USART, 4x SPI, USB 2.0 Full Speed
• Dwa typy złącz:
• Złącza dla nakładek kompatybilnych z Arduino Uno Rev3
• Standardowe piny STMicroelectronics Morpho, umożliwiające dostęp do wyprowadzeń mikrokontrolera
• Debugger ST-Link/V2 umieszczony na płytce z możliwością pracy jako oddzielne urządzenie z wyjściem SWD
• Możliwość zasilania poprzez złącze USB
• Wbudowane trzy diody LED:
• 1 x sygnalizująca napięcia zasilania
• 1 x sygnalizująca komunikację
• 1 x do dyspozycji użytkownika
• Dwa przyciski:
• 1 x RESET
• 1 x do dospozycji użytkownika
• Trzy różne interfejsy poprzez złącze miniUSB (USB re-enumeration):
• Wirtualny port COM
• Pamięć masowa
• Port do programowania/debuggowania
• Moduł wspierany przez większość popularnych środowisk, m.in: IAR, Keil oraz platformy oparte na kompilatorze GCC
