Opis aparatu EKG

Urządzenie medyczne wielokrotnego użytku. Nie jest konwencjonalnym narzędziem diagnostycznym. Zgromadzone wyniki pomiarów mogą służyć pacjentowi jako punkt odniesienia dla lekarza oraz późniejszego klinicznego leczenia.

Podręczny monitor EKG pomaga wykryć choroby sercowo-naczyniowe, ponieważ może monitorować pracę serca pacjenta w każdej chwili i w dowolnym miejscu. Monitor EKG rejestruje, analizuje i wyświetla przebieg krzywej EKG oraz tętno, wychwytując niewłaściwy przebieg EKG, który może skutkować zawałem serca. Po podłączeniu do komputera, użytkownik może wydrukować własny przebieg krzywej EKG i dostarczyć lekarzowi. Urządzenie może być wykorzystywane zarówno w szpitalu jak i w domu przez indywidualnych użytkowników. Podręczne EKG przeznaczone jest dla osób:

• z zaburzeniami rytmu serca,
• z niewydolnością serca,
• z chorobą wieńcową serca,
• z kołataniami serca,
• z nadciśnieniem,
• dla cukrzyków,
• osób otyłych,
• osób starszych
• wszystkich, którzy chcą mieć serce pod kontrolą

Aparat nie jest konwencjonalnym narzędziem diagnostycznym. Zgromadzone wyniki pomiarów mogą służyć pacjentowi jako punkt odniesienia dla lekarza oraz późniejszego klinicznego leczenia.

Cechy charakterystyczne

• natychmiastowa diagnoza po badaniu
• polskie menu
• polskie oprogramowanie komputerowe

• mały i lekki, łatwy do przenoszenia
• prosta obsługa
• kolorowy, czytelny wyświetlacz
• bada przebieg krzywej EKG oraz tętno w czasie rzeczywistym
• wbudowana ładowalna bateria o dużej pojemności
• zapamiętuje wyniki pomiarów i przesyła na komputer lub telefon
• dane z urządzenia można w każdej chwili wydrukować i przedstawić lekarzowi

Specyfikacja techniczna

• 14 DIAGNOZ:

Prawidłowo
Brak pulsu
VPB przypadkowe
VPB trigeminia
VPB bigeminia
VPB para
VPB pobudz 3
VPB pobudz 4
VPB R/T
Bradykardia
Tachykardia
Arytmia
Uniesienie ST
Obniżenie ST

• Pamięć: do 100 badań
• Automatycznie wyłącza się po 1 minucie bezczynności
• Na pełnej baterii wykonuje do 200 badań w trybie ciągłym
• Długość badania: 10, 15 lub 30 sekund
• Odprowadzenia; Standardowe 3, I II III
• Wyświetlacz 1,77  TFT LCD
• Temperatura pracy:  +5℃~+40℃
• Wilgotność: 25%~80%
• Bateria: ładowalna, litowa, 3,7V
• Kalibracja napięcia: 1mV±5%
• Czułość standardowa: 10mm/mV±5%
• Amplituda częstotliwości: standardowo: 10Hz; 1Hz~20Hz; (+0.4dB，-3dB)
• Poziom hałasu: ≤30μV
• CMRR: ≥60dB
• Prędkość skanowania: 25mm/s±5%
• Częstotliwość próbkowania: 250 dots/s
• Zakres tętna: 30bpm～300bpm, błąd: ±1bpm lub 1%
• Transmisja badań za pomocą Bluetooth
  • Aplikacja mobilna (w j.angielskim) może być instalowana w telefonach z systemem Android, nie jest odpowiednia dla telefonów z systemem Apple
  • Protokół Bluetooth: Bluetooth V4.0, Klasyczny i niskoenergetyczny
  • Częstotliwość operacyjna: 2.4 Ghz ISM band
  • Modulacja: GFSK (Gaussian Frequency Shift Keying)
  • Transmitting power: <10 dBm, Klasa 1
  • Czułość: -92dBm przy BER <001 z DH5
  • Szybkość transmisji: 1.5 Mbps przepustowość danych
  • Bezpieczeństwo: uwierzytelnione, szyfrowane
  • Wsparcie serwisowe: Bluetooth SPP/IAP/HID/OBEX
  • Out Power Efektywna moc RF: <10 dB
  • Zakres działania: 2400 MHz – 2485 MHz
  • Przepustowość sekcji odbiorczej: 85 M
• Oprogramowanie komputerowe współpracujące ze środowiskiem Windows (WIN8 / WIN10)
  • Specyfikacja dla systemu operacyjnego WIN 10: Procesor 1.0GHz lub szybszy; Wyświetlacz o rozdzielczości wyższej niż 800x600; Oprogramowanie UEFI 2.3.1 support safety start; Pamięć wejściowa: 2 GB(64 bit), 1 GB(32 bit); Dysk twardy: nie mniej niż 16 GB (32 bit), nie mniej niż 20 GB(64 bit); karta graficzna: support Direct X9 tablet
  • Specyfikacja dla systemu operacyjnego WIN 8: WYMAGANIA MINIMALNE dla Windows 8 PC  32 bit (x86) Procesor: 1 GHz (support PAE, NX i SSE2); Pamięć: 1GB; Karta graficzna: Microsoft DirectX9 z WDDM driver program; Pozostała przestrzeń dysku twardego: 16 GB; WYMAGANIA MINIMALNE dla Windows 8 PC  64 bit (x64) Procesor: 2 GHz (support PAE, NX i SSE2); Pamięć: 2GB; Karta graficzna: Microsoft DirectX9 z WDDM driver program; Pozostała przestrzeń dysku twardego: 20 GB;
• Wodoodporność: IP22
• Wymiary: 100mm x 45mm x 15mm
• Waga: 60g
• Zgłoszenie do Urzędu Rejestracji Produktów Leczniczych, Wyrobów Medycznych i Produktów Biobójczych

Jak korzystać?

Zadaniem aparatu EKG jest pośrednia rejestracja czynności elektrycznej serca, za pośrednictwem specjalnych elektrod. W przypadku podręcznego EKG są to elektrody umieszczone z dołu i z góry urządzenia. Aby wykonać prawidłowe badanie należy umieścić elektrody zgodnie z przedstawionymi rysunkami, tak aby elektrody ściśle dolegały do ciała. Istotą zapisu EKG jest odczytywanie przez urządzenie różnicy potencjałów elektrycznych między poszczególnymi elektrodami. Wynik EKG jest wykresem, składającym się z odcinków i załamków. Interpretowany jest nie tylko wygląd poszczególnych części zapisu, ale także czas ich trwania.

1. Aby rozpocząć badanie należy nacisnąć niebieski przycisk.

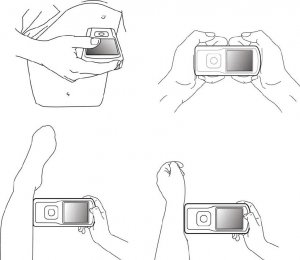

2. W celu wykonania badania należy przyłożyć aparat wybierając jedną z poniższych pozycji:

3. Badanie rozpocznie się, gdy krzywa EKG przybierze zielony kolor.

4. Zaraz po zakończeniu badania pojawi się diagnoza.
5. Wyniki badań można przeglądać na ekranie urządzenia.

6. Wyniki badań można przesłać na komputer za pomocą kabla USB lub na telefon za pomocą Bluetooth.

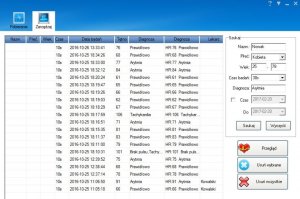

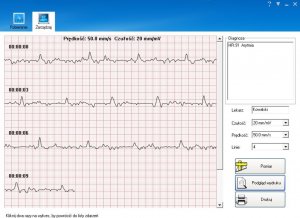

7. Oprogramowanie do Monitora  pozwala na przeglądanie i archiwizowanie badań, edytowanie danych, pomiar załamków krzywej EKG, wydruk przebiegu krzywej EKG.


W zestawie

• Podręczny monitor EKG (ekran zabezpieczony jest folią, którą można odkleić)
• Kabel USB
• Instrukcja obsługi (angielska wersja papierowa, polska wersja pdf wysyłana drogą mailową)
• Oryginalne opakowanie
• Oprogramowanie do ściągnięcia online
• Gwarancja 12 miesięcy
