Uchwyt dla małej kamery - montaż do kamerki i Raspberry Pi Zero - PiHut TPH-069

Uchwyt dla małej kamery do samodzielnego montażu wraz z Raspberry Pi Zero. Zestaw zawiera tylko dwa elementy uchwytu ze czarnego pleksi wycinanego laserowo i śrubki, nakrętki, oraz dystanse niezbędne do zamocowania uchwytu. Smallest element of the holder is intended for mounting the camera module, while the larger element is used for mounting the Raspberry Pi Zero board. Both elements have mounting holes as well as a hole for the camera and a hole for mounting on a 1/4" tripod.

Indeks: PIH-20898

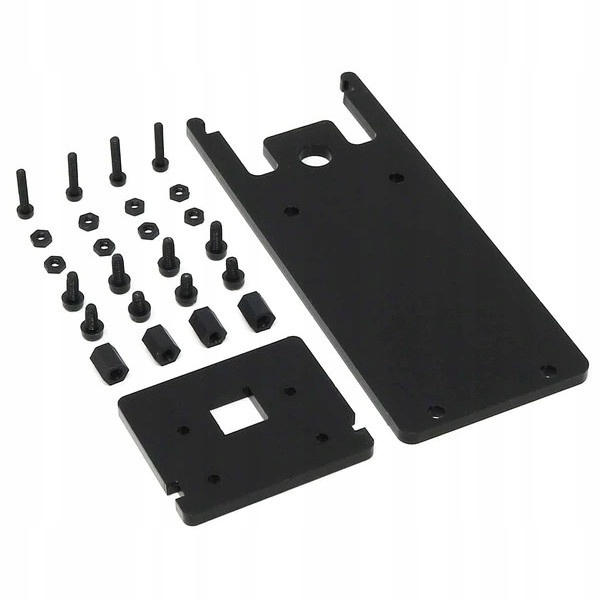

Elementy w zestawie

• Wycinane laserowo części i mocowania
• Śrubki, dystanse i nakrętki montażowe

Instrukcja montażu uchwytu dla kamery

1. Usuń folię ochronną z o obu stronach elementów uchwytu.
2. Zamocuj śruby M2 i nakrętki na mniejszej części, a następnie dodaj moduł kamery do Raspberry Pi Zero i zabezpiecz go kolejnymi nakrętkami M2.
3. Na większym elemencie uchwytu zamontuj dłuższe śruby M2,5 wraz z dystansami.
4. Połóż Raspberry Pi na dystansach i przykręć je za pomocą krótszych śrub M2,5.

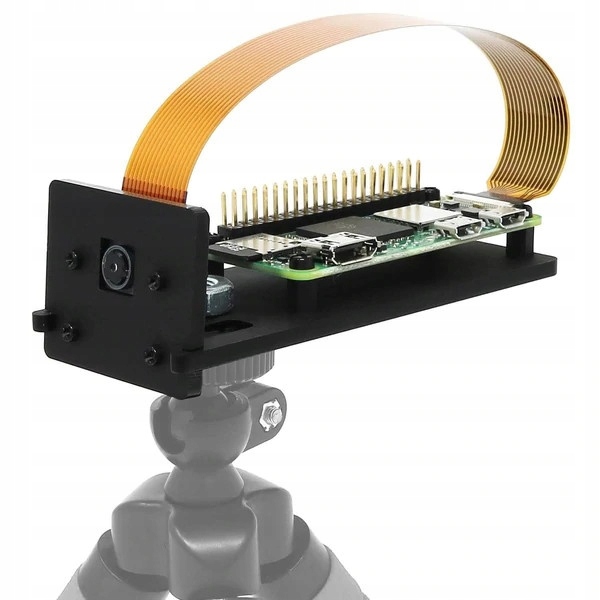

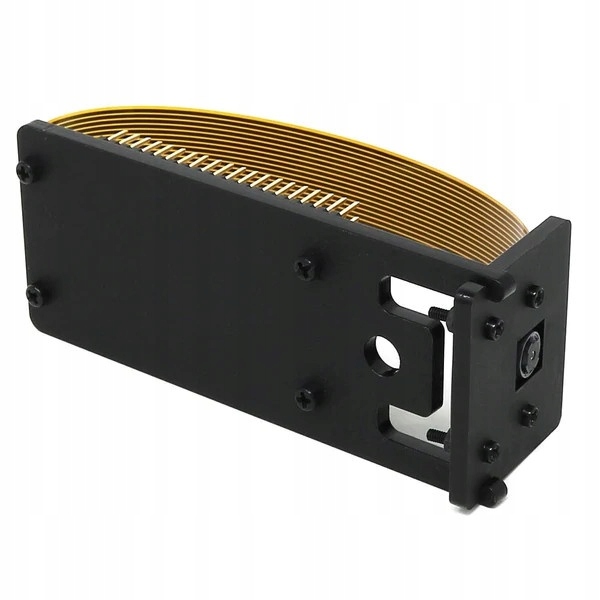

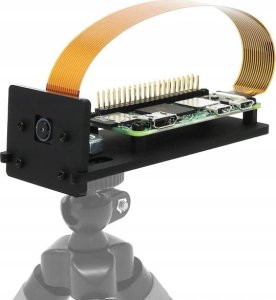

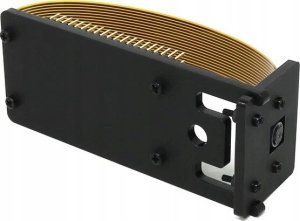

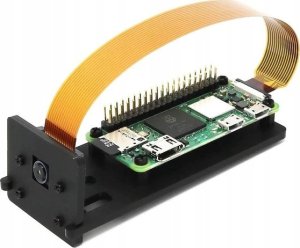

5. Połącz 2 elementy obudowy ze sobą (tak jak na obrazku).
6. Połącz Raspberry Pi Zero z modułem kamery za pomocą taśmy.
