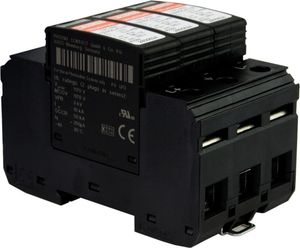

Odgromnik Ogranicznik Przepięć TYP 2 VAL-MS 1000DC-PV/2+V 2800628 8058
Odgromnik Phoenix Contact typ 2 - VAL-MS 1000DC-PV/2+V to idealna ochrona instalacji fotowoltaicznych. Odporność na zwarcie sięgająca 1170V DC czy zgodność z normą EN 50539-11 to atuty świadczące o wysokim poziomie bezpieczeństwa, jakie zapewnia ogranicznik przepięć. Kolejne zalety to zintegrowana zapadka obrotowa, łatwa wymiana dzięki odgromnikom wtykanym, optymalna ochrona falownika i wiele innych cech, które sprawiają że odgromniki Phoenix to najlepszy wybór wśród zabezpieczeń instalacji solarnych. Wbudowany optyczny wskaźnik stanu ostrzega użytkownika na wypadek wszelkich anomalii w działaniu instalacji. Wysoka jakość potwierdzona jest klasyfikacjami eCl@ss, UNSPSC czy ETIM.
| WYMIARY | |
| Wysokość | 89,8mm |
| Szerokość | 53,4mm |
| Głębokość | 65,7 mm (z szyną DIN 7,5 mm) |
| Jednostka Podziału | 3 TE |
| WARUNKI ŚRODOWISKOWE | |
| Stopień ochrony | IP20 (tylko w przypadku stosowania punktów przyłączeniowych) |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 80 °C |
| Wysokość | ≤ 2000 m (m. n.p.m. (powyżej normy zero)) |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % |
| Wstrząsy (eksploatacja) | 60g (Półsinusioda / 11 ms / 3x X,Y,Z) |
| Drgania (praca) | 7,5g (5-500 Hz / 2,5 h / XYZ) |
| INFORMACJE OGÓLNE | |
| Klasa testu IEC | PV II PV T2 |
| EN Type | T2 |
| Procedura postępowania w razie awarii SPD | OCM (Postępowanie przy błędach rozłączania) |
| Konfiguracja połączenia | Konfiguracja Y |
| Miejsce montażu | Wnętrza |
| Miejsce montażu odłącznika | Wewnętrzne |
| Tory ochronne | (L+) - (L-) (L+) - PE (L-) - PE |
| Rodzaj montażu | Szyna nośna: 35 mm |
| Kolor | głęboka czerń RAL 9005 |
| Materiał obudowy | PA 6.6-FR (Poliamid 6) PBT-FR (Poli(tereftalan butylenu)) |
| Stopień zabrudzenia | 2 |
| Odstęp do aktywnych i uziemionych części | 8 mm |
| Klasa palności wg UL 94 | V-0 |
| Konstrukcja | Moduł wtykowy do montażu na szynie montażowej, dwuczęściowy |
| Komunikat: Uszkodzona ochrona przepięciowa | optyczny |
| UKŁAD OCHRONY PO STRONIE NAPIĘCIA | |
| Najwyższe napięcie trwałe UCPV | 1170 V DC |
| Odporność na zwarcie ISCPV | 2000 A |
| Długotrwały prąd roboczy ICPV | |
| znam. prąd obciążenia IL | 80 A |
| Prąd przewodu ochr. IPE | ≤ 20 µA DC ≤ 250 µA AC |
| Pobór mocy w trybie czuwania PC | ≤ 25 mVA |
| Znamionowy prąd odprowadzany (8/20) µs | 15 kA |
| Maks. prąd wyładowczy Imax (8/20) µs | 40 kA |
| Sumaryczny prąd odprowadzany Itotal (8/20) µs | 40 kA |
| Poziom ochrony Up | ≤ 3,7 kV |
| Napięcie resztkowe Ures | ≤ 3,7 kV (przy In) ≤ 3,1 kV (przy 5 kA) ≤ 3,5 kV (przy 10 kA) ≤ 4 kV (przy 20 kA) ≤ 4,6 kV (przy 30 kA) ≤ 5 kV (przy 40 kA) |
| Czas odpowiedzi tA | ≤ 25 ns |
| Rezystancja izolacji Riso | > 5 GΩ (przy 500 V DC) |
| DANE PRZYŁĄCZENIOWE | |
| Rodzaj przyłącza | Złączki śrubowe |
| Gwint śruby | M5 |
| Moment dokręcania | 3 Nm (1,5 mm² ... 16 mm²) 4,5 Nm (25 mm² ... 35 mm²) |
| Długość usuwanej izolacji | 16mm |
| Przekrój przewodu giętkiego | 1,5 mm² ... 25 mm² |
| Przekrój przewodu sztywnego | 1,5 mm² ... 35 mm² |
| Przekrój przewodu AWG | 15 ... 2 |
| Rodzaj przyłącza | Widełk. końcówka kabla |
| Przekrój przewodu giętkiego | 1,5 mm² ... 16 mm² |
| SPECYFIKACJE UL | |
| Typ SPD | 1CA |
| Maks. napięcie trwałe MCOV | 1170 V DC |
| Napięcie znamionowe | 1170 V DC |
| Tory ochronne | (L+) - (L-) (L+) - G (L-) - G |
| System rozdziału energii | DC PV |
| Ochrona napięcia znamionowego VPR | 3 kV |
| Znamionowy prąd odprowadzany In | 10 kA |
| Obciążalność zwarciowa (SCCR) | 50 kA |
| PARAMETRY PRZYŁĄCZENIOWE | |
| Przekrój przewodu AWG | 10 ... 2 |
| Moment dokręcania | 30 lbf-in. |
| NORMY, PRZEPISY I KLASYFIKACJE | |
| Normy/przepisy | EN 50539-11 2013 |
| China RoHS | Okres dla użytkowania zgodnego z przeznaczeniem (EFUP): 50 lat |
| eCl@ss |
|
| ETIM |
|
| UNSPSC |
|
| INFORMACJE KOŃCOWE | |
| oznaczenie producenta | 2800628 |
| producent | Phoenix Contact |
| EAN | 4055626948058 |
