Szczegóły techniczne

• Indeks producenta: 3273604
• Kategoria: Szybkozłączki
• EAN 4055626667324
• Liczba poziomów: 1

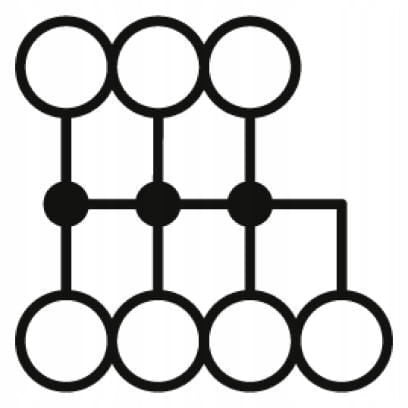

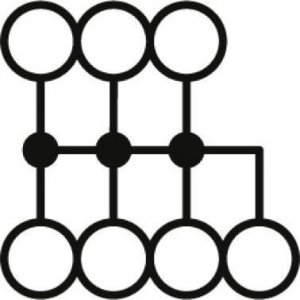

• Ilość przyłączy: 7

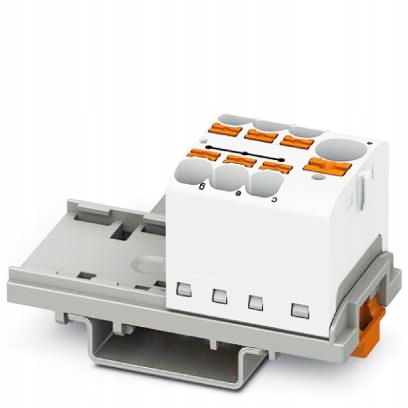

• Montaż na szynę TH35 TAK
• Potencjały: 1
• Przekrój znamionowy: 4mm²
• Przekrój znamionowy zasilania: 10 mm²
• Kolor: Biały
• Materiał izolacyjny: PA
• Klasa palności wg UL 94: V0
• Znamionowe napięcie udarowe: 8 kV
• Maksymalny prąd obciążenia: 63 A
• Napięcie znamionowe UN: 690 V
• Prąd znamionowy IN: 41 A (przy przekroju poprzecznym przewodu 10 mm²)
• Temperatura otoczenia (praca):  -60 °C ... 85 °C
• Temperatura otoczenia (montaż): -5 °C ... 70 °C
• Temperatura otoczenia (aktywacja)  -5 °C ... 70 °C
• Zabezpieczenie przed dotykiem dłonią zagwarantowane
• Zabezpieczenie przed wtykaniem palców zagwarantowane
• Szerokość: 28,6 mm
• Długość: 58,1 mm
• wysokość NS 35/7,5: 32,4 mm
• Wysokość NS 15: 30,4 mm
• Rodzaj przyłącza: zaciski Push-in
• Długość odizolowania: 10 mm ... 12 mm
• minimalny przekrój przewodu sztywnego: 0,2 mm²
• maksymalny przekrój przewodu sztywnego: 6 mm²
• minimalny przekrój przewodu elastycznego: 0,2 mm²
• maksymalny przekrój przewodu elastycznego: 4 mm²

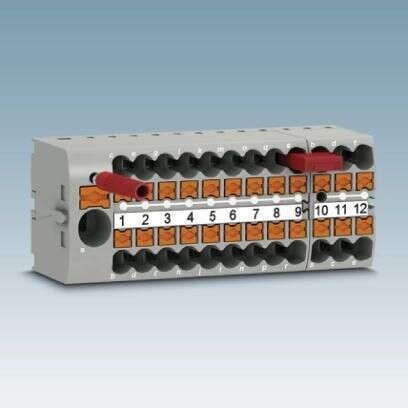

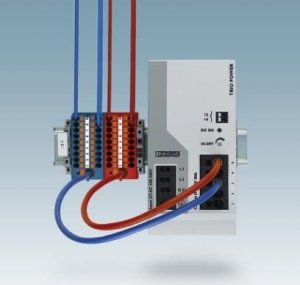

Uwaga dotycząca eksploatacji Bloki można mostkować ze sobą poprzez tunel przewodów. Pasujące mostki wtykowe patrz Akcesoria

Zalety

• Oszczędność miejsca do 50% na szynie nośnej dzięki montażowi poprzecznemu
• Elastyczne zastosowanie dzięki montażowi na szynie DIN, do montażu bezpośredniego lub przyklejenia
• Szybkie przyłączanie przewodów dzięki bezpośredniemu montażowi wtykowemu Push-in bez użycia narzędzi
• Oszczędność czasu do 80% dzięki gotowym do montażu blokom bez konieczności mostkowania ręcznego

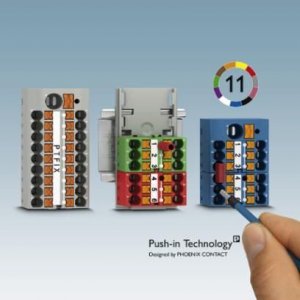

• Jednoznaczne oprzewodowanie dzięki jedenastu różnym kolorom

Blok rozdzielczy, napięcie znamionowe: 800 V, prąd znamionowy: 32 A, rodzaj przyłącza: zaciski Push-in, zaciski Push-in, ilość przyłączy: 19, przekrój: 0,2 mm² - 6 mm², AWG: 24 - 10, szerokość: 28,6 mm, kolor: żółty, rodzaj montażu: NS 35/7,5, NS 35/15
