Informacje techniczne

• Numer producenta: 3273596
• Kategoria: Quick Connectors
• EAN 4055626666488
• Liczba poziomów: 1

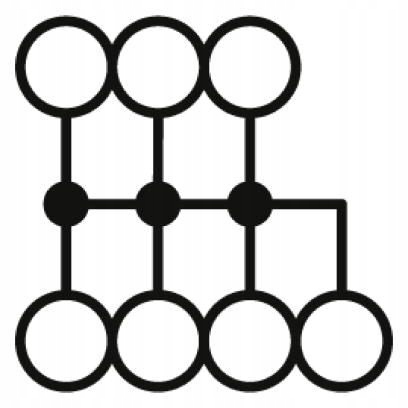

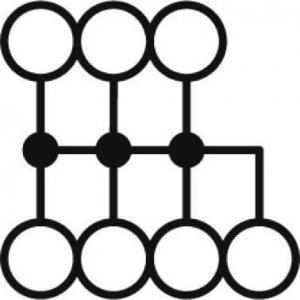

• Ilość przyłączy: 7
• Montaż na szynę TH35 TAK
• Potencjały: 1
• Przekrój przewodu: 4mm²
• Przekrój przewodu zasilającego: 10 mm²
• Kolor: Brązowy
• Materiał izolacyjny: PA
• Klasa palności wg UL 94: V0
• Znamionowe napięcie udarowe: 8 kV
• Maksymalny prąd obciążenia: 63 A
• Napięcie znamionowe UN: 690 V
• Nominalny prąd IN: 41 A (dla przewodu o przekroju 10 mm²)
• Temperatura otoczenia (praca):  -60 °C ... 85 °C
• Temperatura otoczenia (montaż): -5 °C ... 70 °C
• Temperatura otoczenia (aktywacja)  -5 °C ... 70 °C
• Zabezpieczenie przed dotykiem dłonią zagwarantowane
• Zabezpieczenie przed przytrzaśnięciem zagwarantowane
• Szerokość: 28,6 mm
• Długość: 58,1 mm
• Wysokość NS 35/7,5: 32,4 mm
• Wysokość NS 15: 30,4 mm
• Rodzaj przyłącza: wtyczki Push-in
• Długość izolacji: 10 mm ... 12 mm
• Minimalny przekrój przewodu o stałym przekroju: 0,2 mm²
• Maksymalny przekrój przewodu o stałym przekroju: 6 mm²
• Minimalny przekrój elastycznego przewodu: 0,2 mm²
• Maksymalny przekrój elastycznego przewodu: 4 mm²

Uwaga dotycząca eksploatacji Bloki mogą być mostkowane przez tunel przewodów. Pasujące mostki wtykowe znajdziesz w Akcesoriach

Zalety

• Oszczędność miejsca do 50% na szynie nośnej dzięki montażowi poprzecznemu

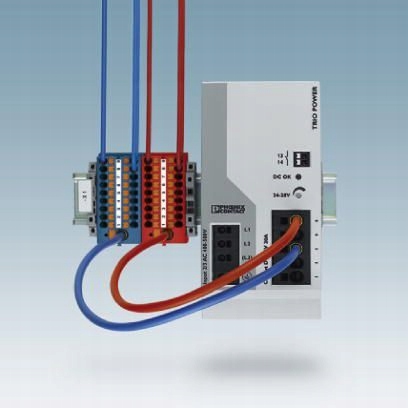

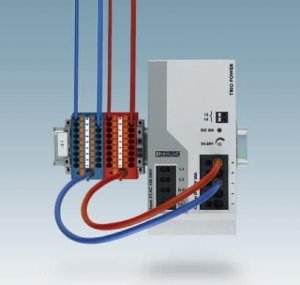

• Elastyczne zastosowanie dzięki montażowi na szynie DIN, do montażu bezpośredniego lub przyklejenia
• Szybkie przyłączanie przewodów dzięki bezpośredniemu montażowi wtykowemu Push-in bez użycia narzędzi
• Oszczędność czasu do 80% dzięki gotowym do montażu blokom bez konieczności mostkowania ręcznego

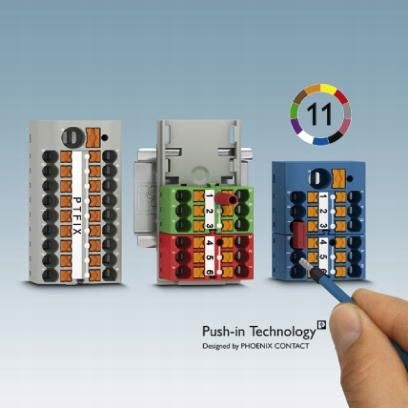

• Jednoznaczne połączenie dzięki jedenastu różnym kolorom
