Pakiet 1-fun.kondens. wersja standard - kocioł EXTRA 24 + zasobnik UBS125V3 + sonda kontaktowakotły wiszące

IMMERGAS EXTRA 24 STANDARD 125 KOCIOŁ KONDENSACYJNY

+ ZASOBNIK 125L + SONDA PAKIET

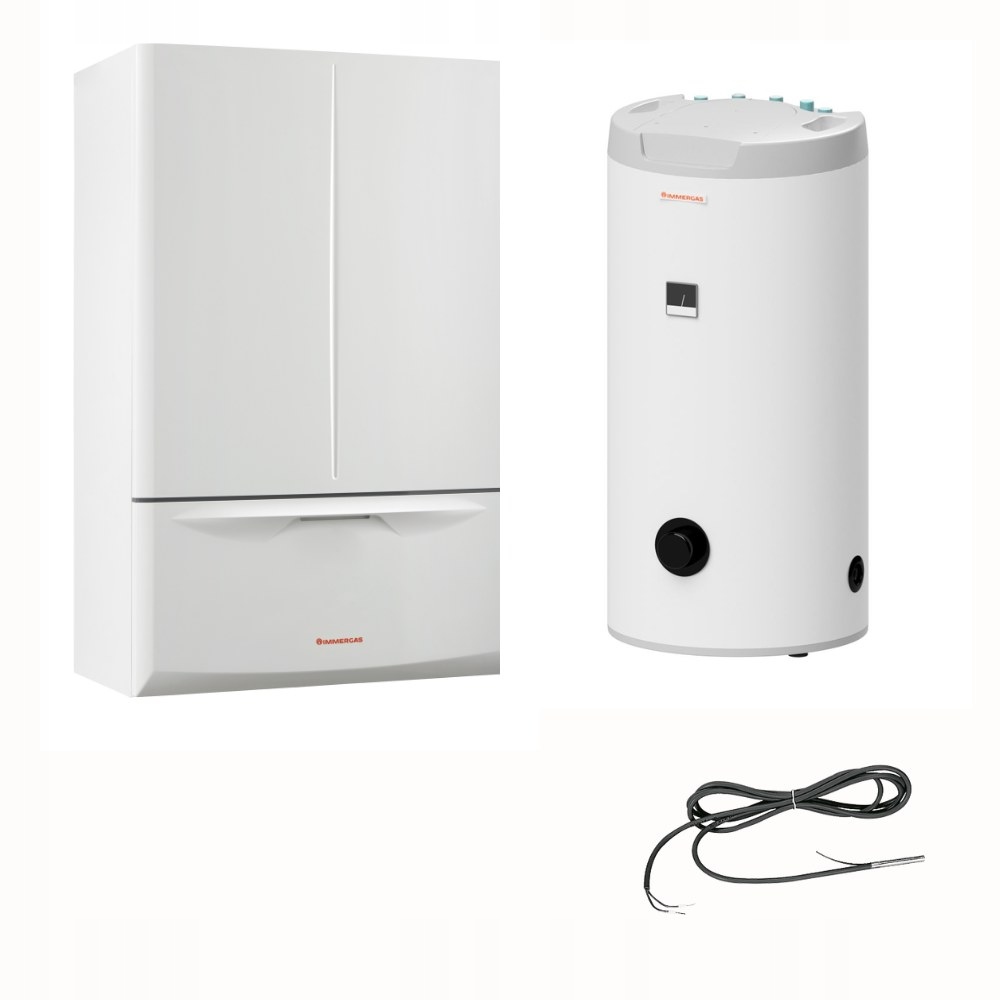

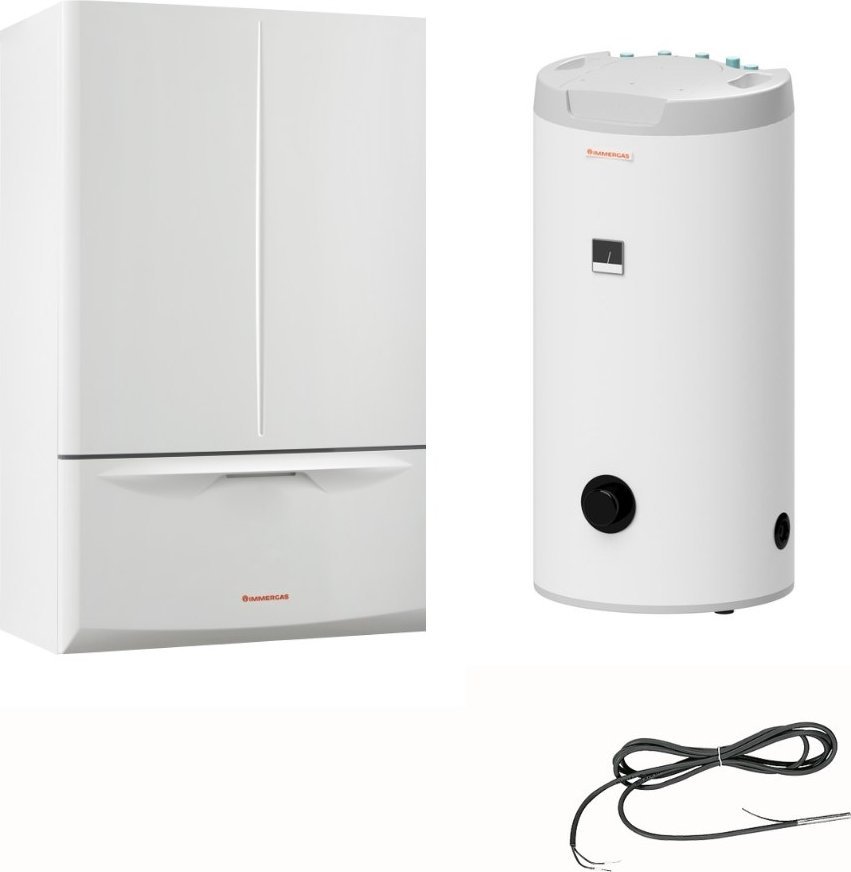

Skład Pakietu:

✔️ 1 x Immergas Kocioł kondensacyjny VICTRIX EXTRA 24 PLUS

✔️ 1 x Immergas Zasobnik c.w.u. UBS 125 V3

✔️ 1 x Immergas Sonda kontaktowa zasobnika

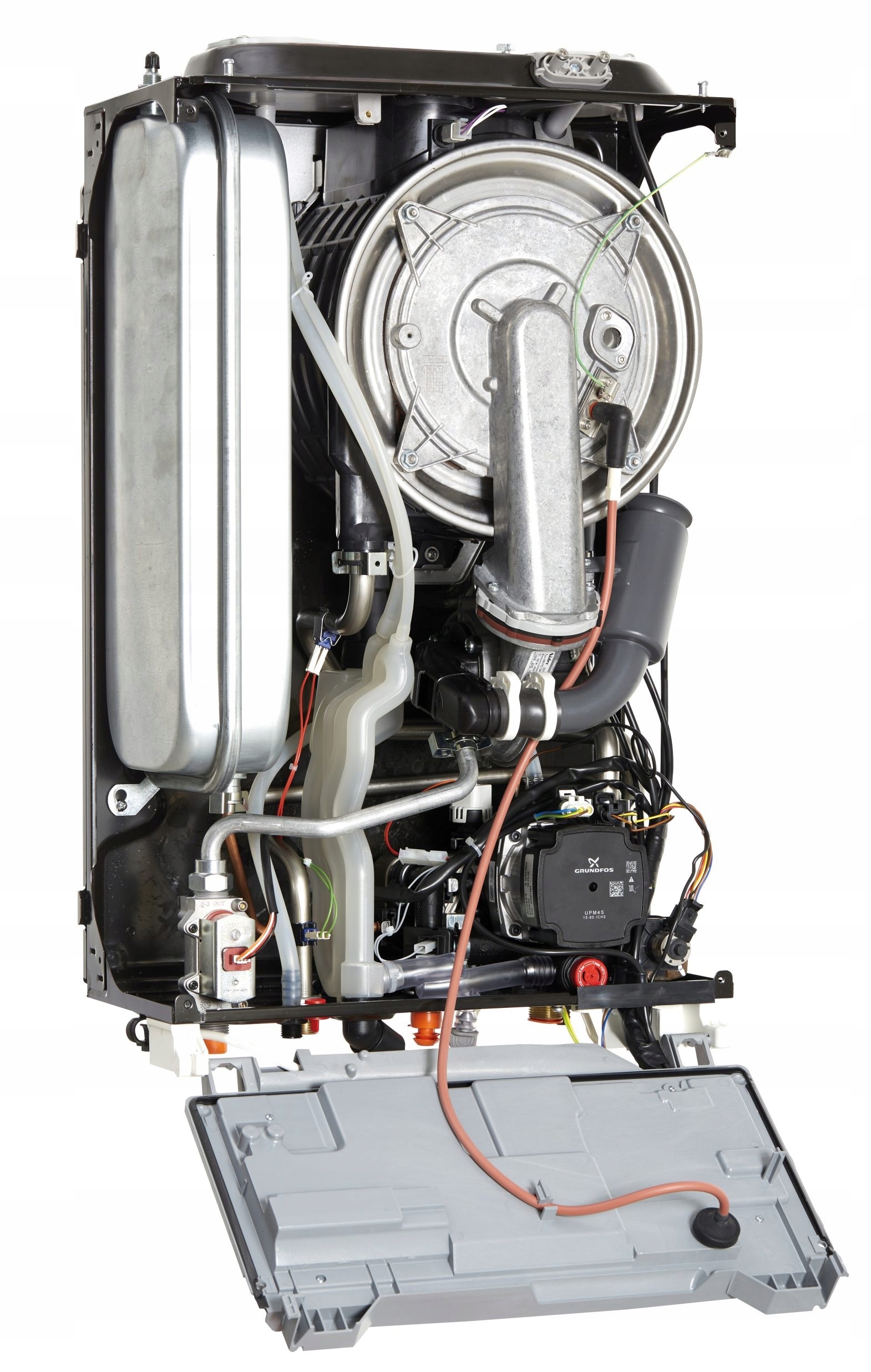

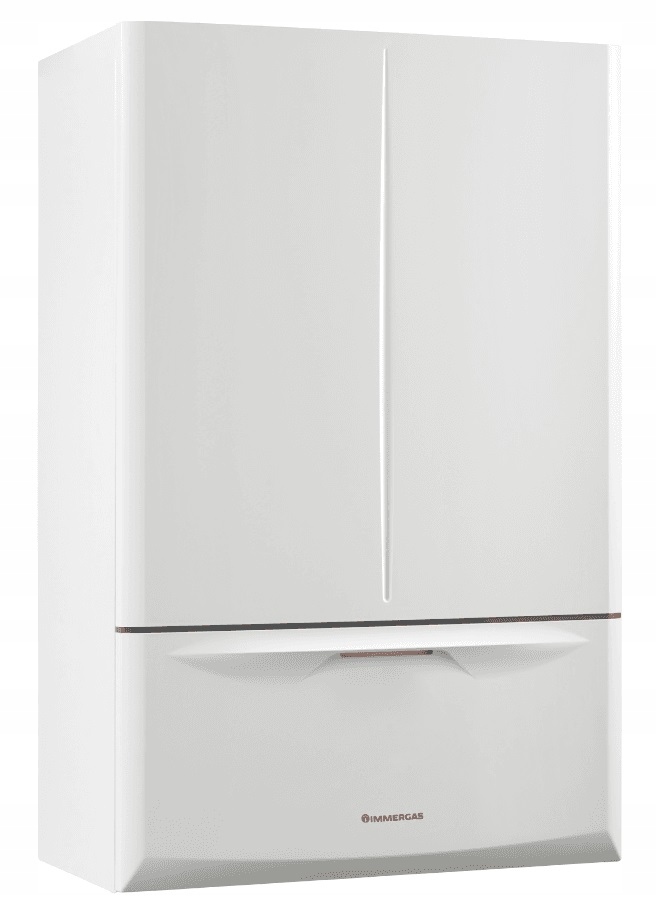

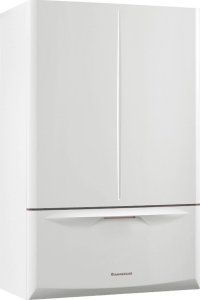

Kocioł kondensacyjny VICTRIX EXTRA 24 PLUS

Kocioł gazowy kondensacyjny wiszący jednofunkcyjny (z możliwością podłączenia zewnętrznego zasobnika) z nowym wymiennikiem ze stali nierdzewnej w kompozytowej obudowie (w postaci jednorurowej wężownicy), przystosowany do zasilania gazem z dodatkiem 20% wodoru z szerokim zakresem modulacji mocy: moc c.o.: 2,7 ÷ 24,1 kW i kompaktowymi wymiarami.

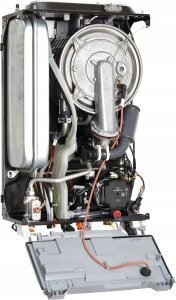

✔️ nowy wymiennik ciepła ze stali nierdzewnej w kompozytowej obudowie (w postaci jednorurowej wężownicy) oparty na sprawdzonym rozwiązaniu z poprzedniej generacji, ale dodatkowo udoskonalony - co pozwala na osiągniecie sprawności 94 %

✔️ H2 READY – możliwość zasilania gazem z dodatkiem do 20% wodoru, otwierająca drogę ku bardziej ekologicznym rozwiązaniom

✔️ najwyższa klasy efektywności energetycznej A+ dostępna dla kotłów tego typu (przy użyciu regulatora CAR V2 oraz sondy temperatury zewnętrznej).

✔️ elektroniczny zawór gazu (możliwość pracy na wszystkich rodzajach gazu występujących na rynku oraz automatyczne dostosowanie)

✔️ rozbudowany panel sterowania z dużym wyświetlaczem i przyciskami dotykowymi zamknięty za uchylną obudową przednią

✔️ bardzo szeroki zakres modulacji

✔️ wbudowany zawór zwrotny na wyrzucie spalin

✔️ zwiększona odporność na działanie czynników zewnętrznych

✔️ wymiary kotła: 748 x 440 x 260 mm

✔️ możliwość integracji z systemami zarządzania budynkiem - protokół komunikacji BMS oraz OpenTherm

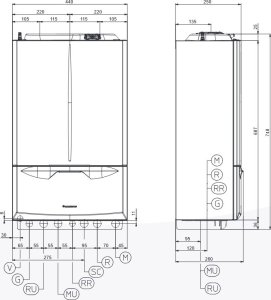

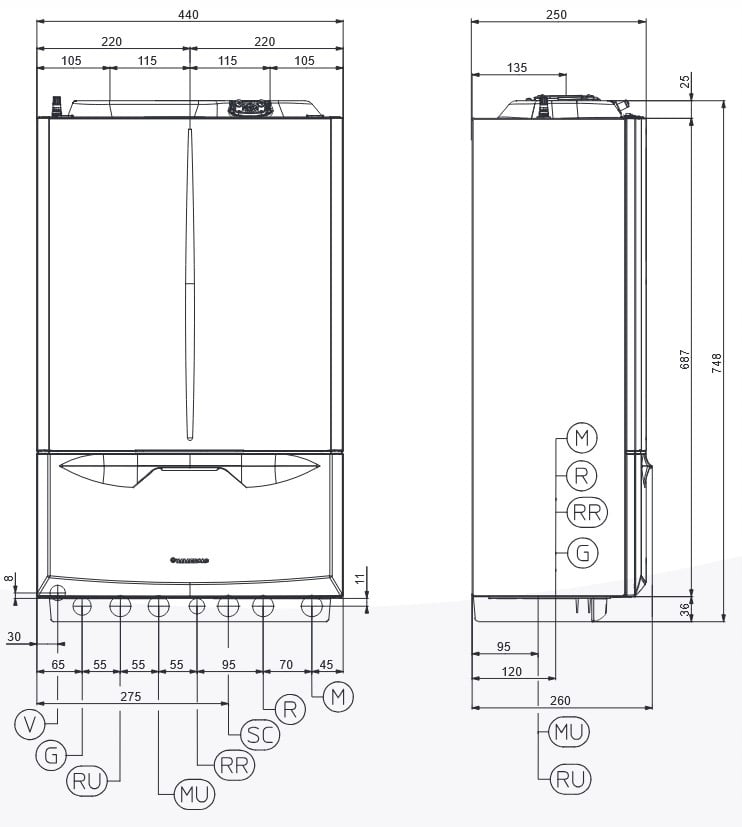

Podłączenia

✔️ Zasilanie elektryczne V: 230V 50 Hz

✔️ Gaz G: 3/4”

✔️ Powrót z zasobnika RU: 3/4”

✔️ Zasilanie zasobnika MU: 3/4”

✔️ Napełnianie instalacji RR: 1/2”

✔️ Odpływ kondensatu SC: Ø 13 mm

✔️ Powrót c.o. R: 3/4”

✔️ Zasilanie c.o. M: 3/4”

Dane Techniczne

✔️ Moc c.o. minimalna/nominalna (80/60°C) kW 2,7 ÷ 24,1

✔️ Moc c.o. minimalna/nominalna (50/30°C) kW 3,0 ÷ 26,4

✔️ Maksymalne ciśnienie robocze c.o. bar 3

✔️ Maksymalna temperatura robocza c.o. °C 90

✔️ Zakres regulacji temperatury c.o. (maksymalny zakres roboczy) °C 20 ÷ 85

✔️ Całkowita pojemność naczynia wyrównawczego l 8 (5,8)

✔️ Ciśnienie wstępne w naczyniu wyrównawczym bar 1,0

✔️ Ilość wody w kotle l 3,3

✔️ Ciśnienie dyspozycyjne przy wydajności 1000 l/h kPa (m H 2 O) 24,4 (2,49)

✔️ Moc maksymalna w trybie c.w.u. kW 28,0

✔️ Temperatura ustawialna c.w.u. °C 30 ÷ 60

✔️ Ciężar kotła pustego / napełnionego kg 29,5 / 32,8

✔️ Podłączenie elektryczne V / Hz 230 / 50

✔️ Znamionowy prąd pobierany A 0,9

✔️ Moc zainstalowana W 120

✔️ Stopień ochrony elektrycznej - IPX5D

✔️ Maksymalna temperatura produktów spalania °C 70

✔️ Klasa NOx - 6

✔️ Kategoria II2ELwLs3P

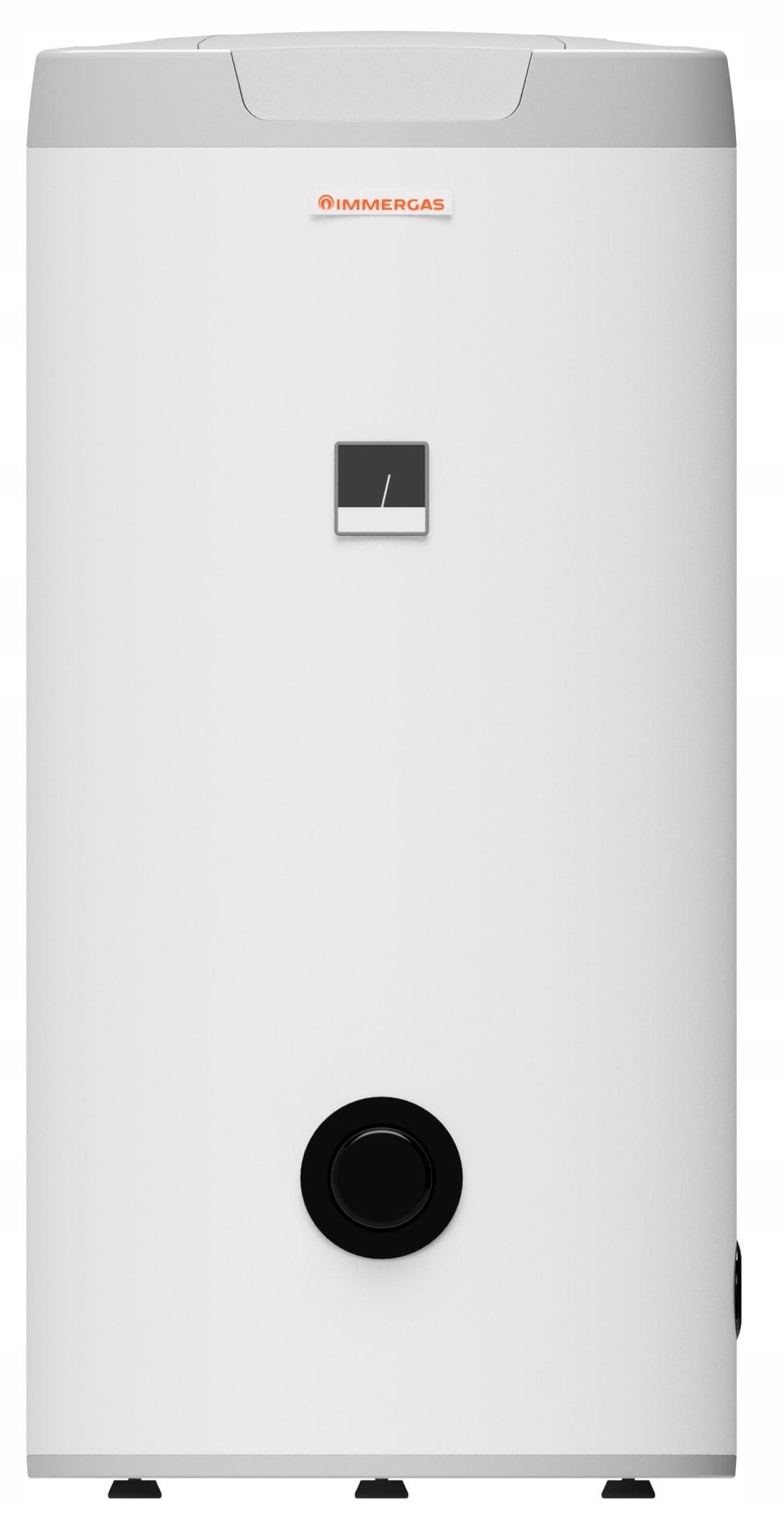

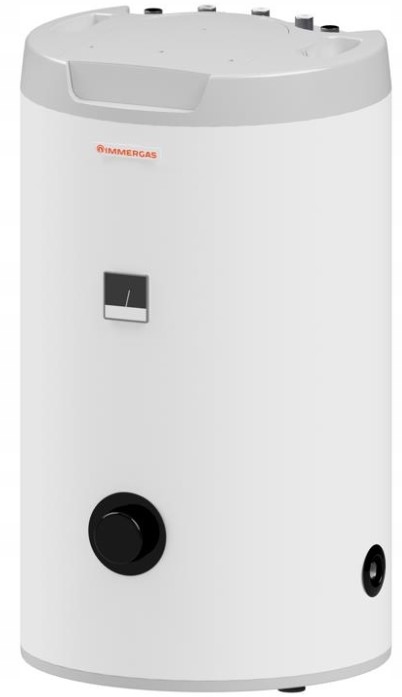

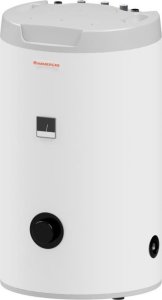

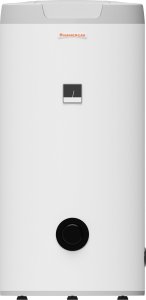

Zasobnik c.w.u. UBS 125 V3

Zasobnik wykonany ze stali emaliowanej o pojemności 125 l

✔️ Wyposażony w jedną wężownice

✔️ Ilość wężownic: 1.0

✔️ Kształt: Okrągły

✔️ Możliwość montażu elementu modułu grzejnego (grzałki): Tak

✔️ Możliwość zdemontowania obudowy i izolacji: tak

✔️ Obecność anody magnezowej: tak

✔️ Otwór rewizyjny: nie

✔️ Przeznaczenie: C.W.U.

✔️ Typ urządzenia: Zasobnik

✔️ Zbiornik emaliowany: tak

✔️ Dzięki niezawodnym rozwiązaniom technicznym i konstrukcyjnym zasobniki UBS V3 doskonale sprawdzają się w różnych warunkach.

✔️ W zależności od tego, jakiej wielkości mamy zasobnik (100, 125 czy 160 l), możemy w nim zgromadzić taką ilość cieplej wody, który zapewni nam, na co dzień komfort i nie spowoduje sytuacji, w której np. biorąc prysznic, doznamy niemiłego rozczarowania w postaci zimnego strumienia. Dlatego objętość zasobnika powinna być odpowiednio dobrana i zaplanowana, uwzględniając takie czynniki jak: jednoczesne korzystanie z wody w wielu punktach w domu (np. wanna prysznic, kuchnia), czasu trwania poborów i czasu przerwy między poborami, niezbędny do uzupełnienia ciepła w zasobniku.

✔️ Co więcej, do zasobnika można podłączyć instalację cyrkulacji c.w.u., która sprawia, że w punktach poboru mamy ciepłą wodę od razu po odkręceniu kranu. Kotły współpracujące z zasobnikami mogą mieć stosunkowo małą moc maksymalną, ponieważ ciepło magazynowane jest w objętości zasobnika. W połączeniu z proporcjonalnie niską mocą minimalną otrzymujemy możliwość bardziej elastycznego dopasowywania zapotrzebowania na moc dla potrzeb c.o. Dzięki temu wzrasta sprawność działania całego systemu grzewczego.

Zasobniki z tej serii wyróżniają takie cechy jak:

✔️ znakomita jakość dzięki zastosowaniu najwyższej klasy specjalnie opracowanej powłoce antykorozyjnej Crystal Enamel zbiornika, co w dużym stopniu ogranicza odkładanie się kamienia kotłowego oraz zabezpiecza powierzchnię wewnętrzną zasobnika przed korozją.

✔️ gniazdo grzałki elektrycznej 6/4’ pozwala na instalację dodatkowej grzałki elektrycznej.

✔️ wysoka klasa efektywności energetyczne B

✔️ niezwykle niskie straty ciepła dzięki unikalnej izolacji Thermogen 4. Generacji

✔️ wszystkie przyłącza od góry zasobnika (dotyczy zasobników UBS 100 V3 oraz UBS 125 V3)

✔️ anoda magnezowa obniża różnicę potencjałów pomiędzy wodą a pokrytym emalią płaszczem zasobnika, co praktycznie eliminuje ogniska korozji elektrochemicznej

✔️ dostęp do wnętrza jest ułatwiony dzięki dużej średnicy otworu rewizyjnego, co ma znaczenie np. przy okresowym czyszczeniu wnętrza zasobnika.

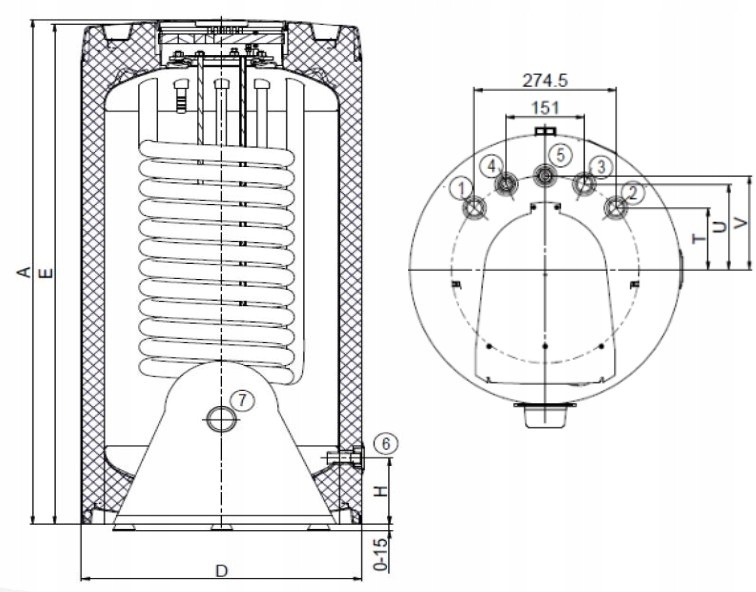

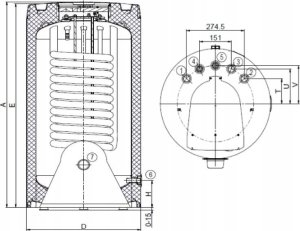

Wymiar [mm]

✔️ A 1067

✔️ D 524

✔️ E 1057

✔️ H 145

✔️ T 119

✔️ U 165

✔️ V 182

✔️ 1 Zasilanie wężownicy (czerwony) 3/4 zewnętrzny

✔️ 2 Powrót wężownicy (niebieski) 3/4 zewnętrzny

✔️ 3 Wejście wody zimnej (niebieski) 3/4 zewnętrzny

✔️ 4 Wyjście c.w.u. (czerwony) 3/4 zewnętrzny

✔️ 5 Recyrkulacja (czarny) 3/4 zewnętrzny

✔️ 6 Króciec zaworu opróżniania 1/2 wewnętrzny

✔️ 7 Gniazdo do montażu grzałki 6/4 wewnętrzny
