Oscyloskop diagnostyczny Hantek 1008A 8CH 2.4MSa 100Khz PC Automotive

Hantek 1008B 8-kanałowy oscyloskop cyfrowy 100kHz

8-kanałowy oscyloskop cyfrowy podłączany do komputera przez interfejs USB. Charakteryzuje się stosunkowo wąskim pasmem 100 kHz i niską szybkością próbkowania 2,4 MSa/s. Nie ma wbudowanego wyświetlacza, a do prawidłowej pracy wymaga komputera z dedykowanym oprogramowaniem. Oscyloskop wyróżnia się jednak bogatą ofertą wbudowanych funkcji pomiarowych dedykowanych do diagnostyki samochodowej (ponad 80 funkcji, w tym m.in. diagnostyka zapłonu, czujników, rozruszników i obwodów ładowania), dzięki czemu znajdzie zastosowanie w branży motoryzacyjnej. Poza funkcjami pomiarowymi, urządzenie ma również wbudowany generator cyfrowy do diagnostyki symulacji sygnałów z wału korbowego lub wałka rozrządu.

Urządzenie nie wymaga dodatkowego zasilania - zarówno komunikacja, jak i zasilanie realizowane jest przez interfejs USB. W zestawie dołączone są sondy pomiarowe oraz zestaw przewodów i klipsów pomiarowych. Oscyloskop może współpracować z systemami operacyjnymi Windows 7, 8, 10 oraz oprogramowaniem LabVIEW. Pozwala na zapis badanych przebiegów zarówno w postaci plików graficznych, jak i rekordów pomiarowych, które mogą być poddane dalszej obróbce w popularnych arkuszach kalkulacyjnych.

Charakterystyka/Parametry:

• Funkcje diagnostyki samochodowej: test zapłonu, przepływu powietrza, wałka rozrządu, korbowodu, sondy Lambda, położenia przepustnicy, obwodu ładowania
• Analiza komunikacji na magistrali CAN i LIN
• Liczba kanałów: 8
• Pasmo częstotliwości: 100 kHz
• Rezystancja wejścia: 1 MΩ
• Czułość wejściowa: 10mV/div do 5V/div
• Sprzężenie wejściowe DC
• Rozdzielczość: 12 bitów
• Głębokość pamięci: 4K
• Maks. wejście: 400V (DC+AC chwilowe)
• Szybkość próbkowania w czasie rzeczywistym: 2.4 MSa/s
• Zakres podstawy czasu: 1ns/div do 20000s/div (1-2-5 sekwencji)
• Precyzja podstawy czasu: ±50ppm
• Źródło wyzwalania: CH1, CH2, CH3, CH4, CH5, CH6, CH7, CH8
• Tryb wyzwalania: zbocze
• Wejście osi X: CH1
• Wejście osi Y: CH2
• Pomiar napięcia: Vpp, Vamp, Vmax, Vmin, Vtop, Vmid, Vbase, Vavg, Vrms, Vcrms, Preshoot, Overshoot
• Pomiar czasu: częstotliwość, okres, czas narastania, czas opadania, szerokość dodatnia, szerokość ujemna, cykl pracy
• Pomiar kursorów: poziomy, pionowy, śledzenie, tryby pomiaru Auto
• Przetwarzanie sygnału falowego: +,- , x,÷, FFT, Invert
• Zakres napięcia:
• 10mV do 5V/div @ x 1 sonda
• 100mV do 50V/div @ x 10 sonda
• 10V do 5000V/div @ x 1000 sonda
• 100V do 50000V/div @ x 10000 próbnik
• 200mV do 100V/div @ 20:1
• Zakres prądowy:
• 100mA do 50.0A/div @ CC65(20A)
• 1000mA do 500.0A/div @ CC65(65A)
• 1A do 100.0A/div @ CC650(60A)
• 1A do 200.0A/div @CC1100(100A)
• 10A do 2000.0A/div @CC1100(1100A)
• Okno: FFT prostokątne, Hanning, Hamming, okno Blackmana
• Funkcje matematyczne: dodawanie, odejmowanie, mnożenie, dzielenie
• Interfejs USB 2.0
• Generator sygnałów: 8 kanałów, poziom wyjściowy LVTTL, zakres częstotliwości 0 do 250kHz
• Zasilanie: USB
• Rozmiar 190 x 167 x 35 mm
• Waga: 0,63 kg

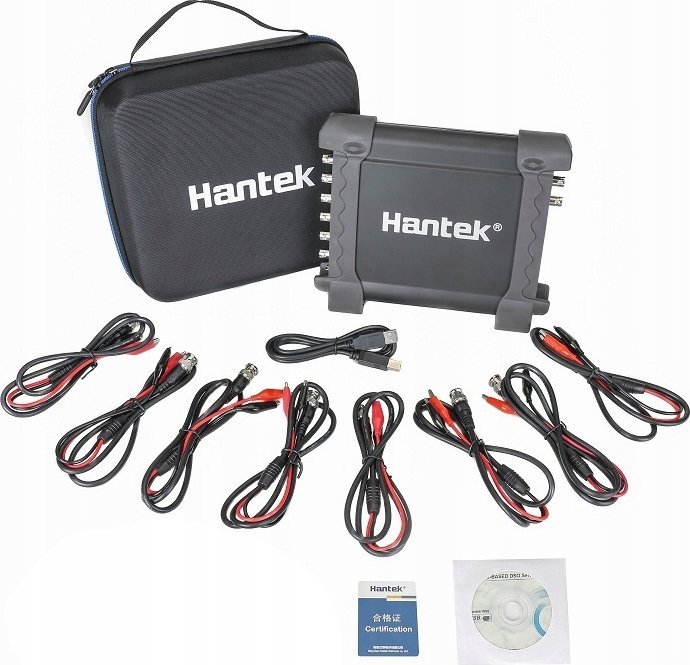

W zestawie

• Hantek 1008A
• 8 x Przewód pomiarowy typu "krokodylek" ze złączem BNC
• Instrukcja obsługi w języku polskim
• Przewód USB
• Pokrowiec
• Oprogramowanie PC
