WIDEODOMOFON 10" WIFI FULL HD 1080p SZYFRATOR NA KOD / BRELOK / ODCISK PALCA + APLIKACJA TUYA

ZASILACZ NA SZYNĘ DIN W ZESTAWIE, MONTAŻ PODTYNKOWY

MODEL: ORNO OR-VID-MO-1076/W/F - GUARDO

⭐ DUŻY MONITOR LCD 10", KAMERA O WYSOKIEJ JAKOŚĆ OBRAZU FULL HD 1080p, ZASILACZ NA SZYNĘ DIN W ZESTAWIE!

⭐ POŁĄCZENIE Z SIECIĄ PRZEZ WI-FI

⭐ PANEL ZEWNĘTRZNY DO MONTAŻU PODTYNKOWEGO Z PODŚWIETLENIEM W NOCY

⭐ 3 METODY OTWIERANIA FURTKI OD ZEWNĄTRZ - KOD PIN / ODCISK PALCA / BRELOK ZBLIŻENIOWY

⭐ FUNKCJA PODGLĄDU / MONITORINGU I ZAPIS FILMÓW I ZDJĘĆ NA KARTĘ MICRO SD

⭐ BEZPOŚREDNIE STEROWANIE ELEKTROZACZEPEM W FURTCE / DRZWIACH I  MOŻIWOŚĆ STEROWANIA BRAMĄ

⭐ MOŻLIWOŚĆ ROZBUDOWY O DODATKOWE MONITORY ORAZ KAMERY

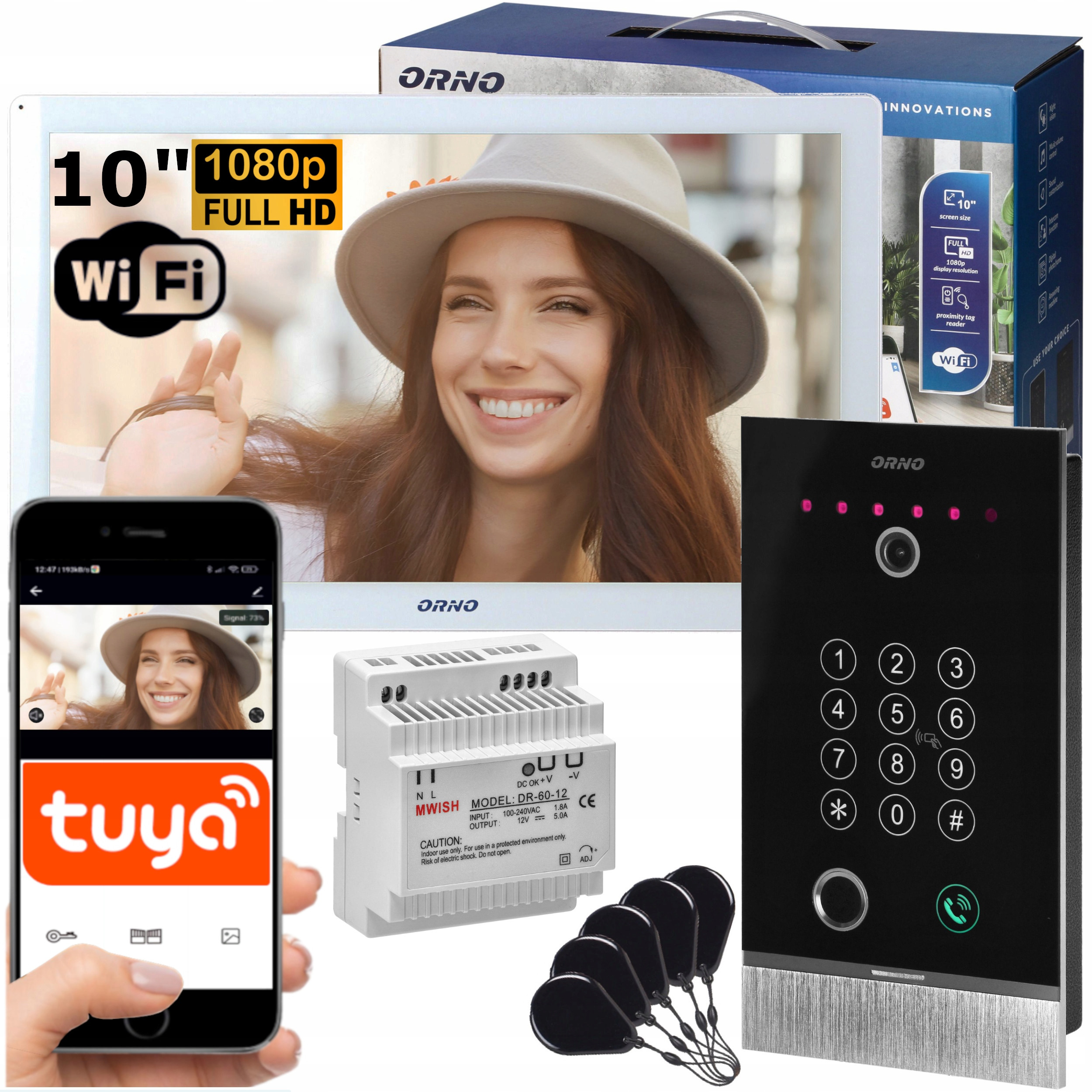

➡️ ZESTAW ZAWIERA

• Wideomonitor - 1 szt.
• Panel zewnętrzny- 1 szt.
• Zasilacz na szynę DIN - 1 szt.
• Płytka montażowa monitora - 1 szt.
• Breloki - 5 szt.
• Wtyczki i kostki przyłączeniowe do podłączenia monitora - 1 komplet
• Wkręty i kołki mocujące - 1 komplet
• Instrukcja obsługi w języku polskim
• Karta gwarancyjna

• Obsługa wideoodomofonu oprócz tradycyjnej obsługi z monitora może odbywać się za pośrednictwem darmowej aplikacji Tuya Smart, która jest dostępna na system iOS & Android. Aplikacja jest w języku POLSKIM!

• Za pomocą aplikacji można m.in. prowadzić rozmowy, korzystać z funkcji podglądu tego co dzieje się w polu obserwacji kamery, nagrywać filmy i robić zdjęcia oraz otwierać furtkę i bramę.

➡️ MONITOR

• Duży, kolorowy, dotykowy monitor LCD 10".

• Menu w języku Polskim.

• Płynna regulacja parametrów monitora (jasność, nasycenie kolorów, głośność).

• Wbudowany moduł Wi-Fi.

• 3 dźwięki dzwonka do wyboru z 10 stopniową regulacją głośności

• Możliwość nagrywania filmów, robienia zdjęć i odtwarzania ich na monitorze

• Czytnik kart microSD: max 32GB.

• Bezpośrednie sterowanie elektrozaczepem służącym do otwierania drzwi po wywołaniu z zewnątrz lub po wywołaniu funkcji podglądu na monitorze.

• Funkcja sterowania napędem bramy.

• Wymiary monitora: 247mm x 151,5mm x 18mm (szerokość x wysokość x głębokość)

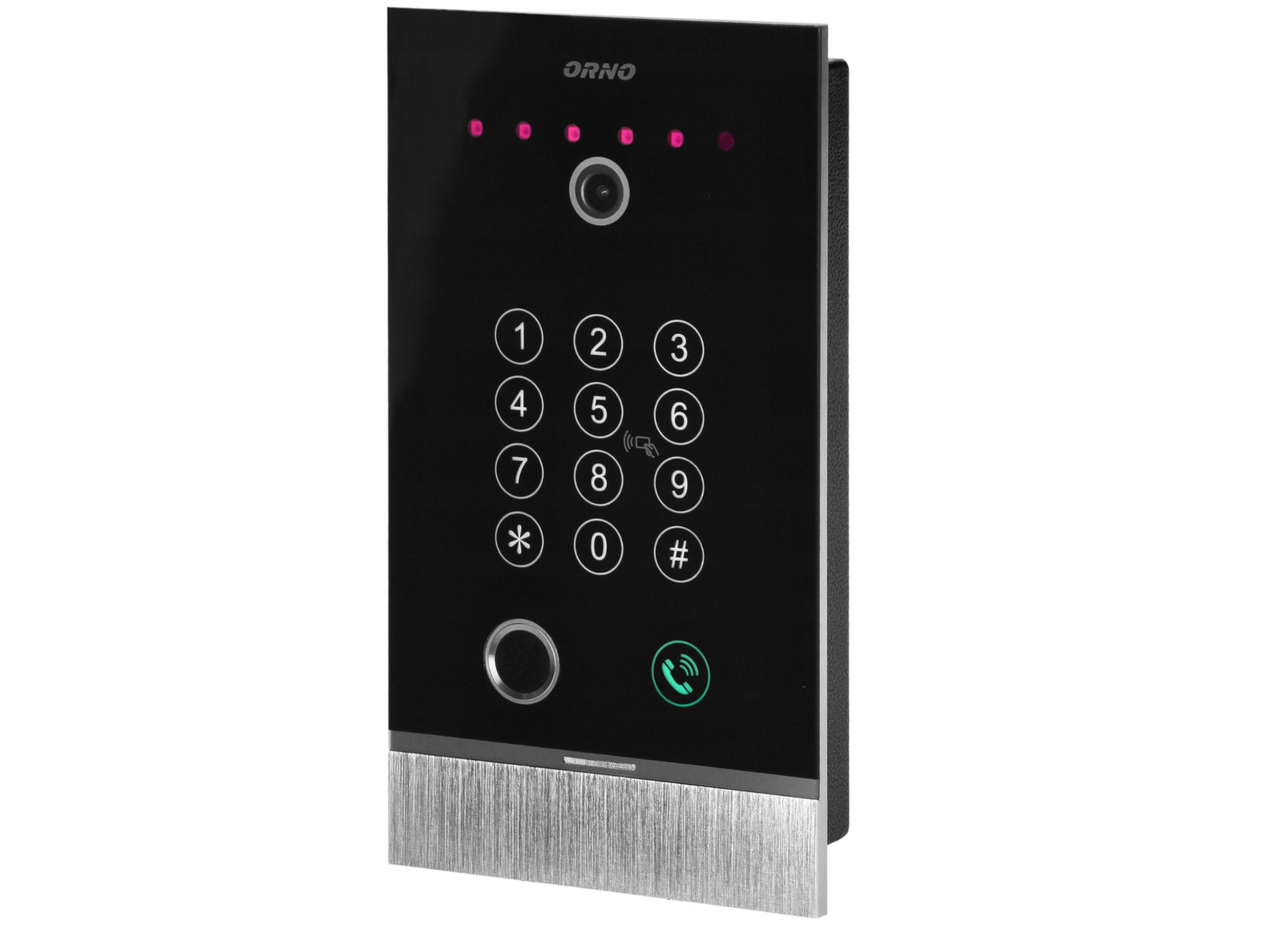

➡️ PANEL ZEWNĘTRZNY Z KAMERĄ

• Panel do montażu podtynkowego

• Wysokiej jakości kamera 1080p Full HD

• Wbudowany czytnik breloków RFID, szyfrator oraz czytnik liniii papilarnych

• 3 metody otwierania furtki z zewnątrz: za pomocą odcisku palca, karty zbliżeniowej lub kodem PIN na podświetlanej klawiaturze szyfratora.

• Wodoodporny: stopień ochrony IP65 oznacza, że nie musimy martwić się o panel zewnętrzny nawet podczas ulewnego, zacinającego deszczu.

• Podświetlanie w nocy super jasnymi diodami IR - dzięki czemu będziesz widzieć w całkowitej ciemności osoby stojące przed panelem zewnętrznym.

• Obsługa dwóch wejść / furtek po zastosowaniu dodatkowego panelu zewnętrznego.

• Super trwała obudowa z podświetlaną klawiaturą numeryczną.

• Szerokie kąty widzenia kamery: poziom - 107 °, pion - 54 °

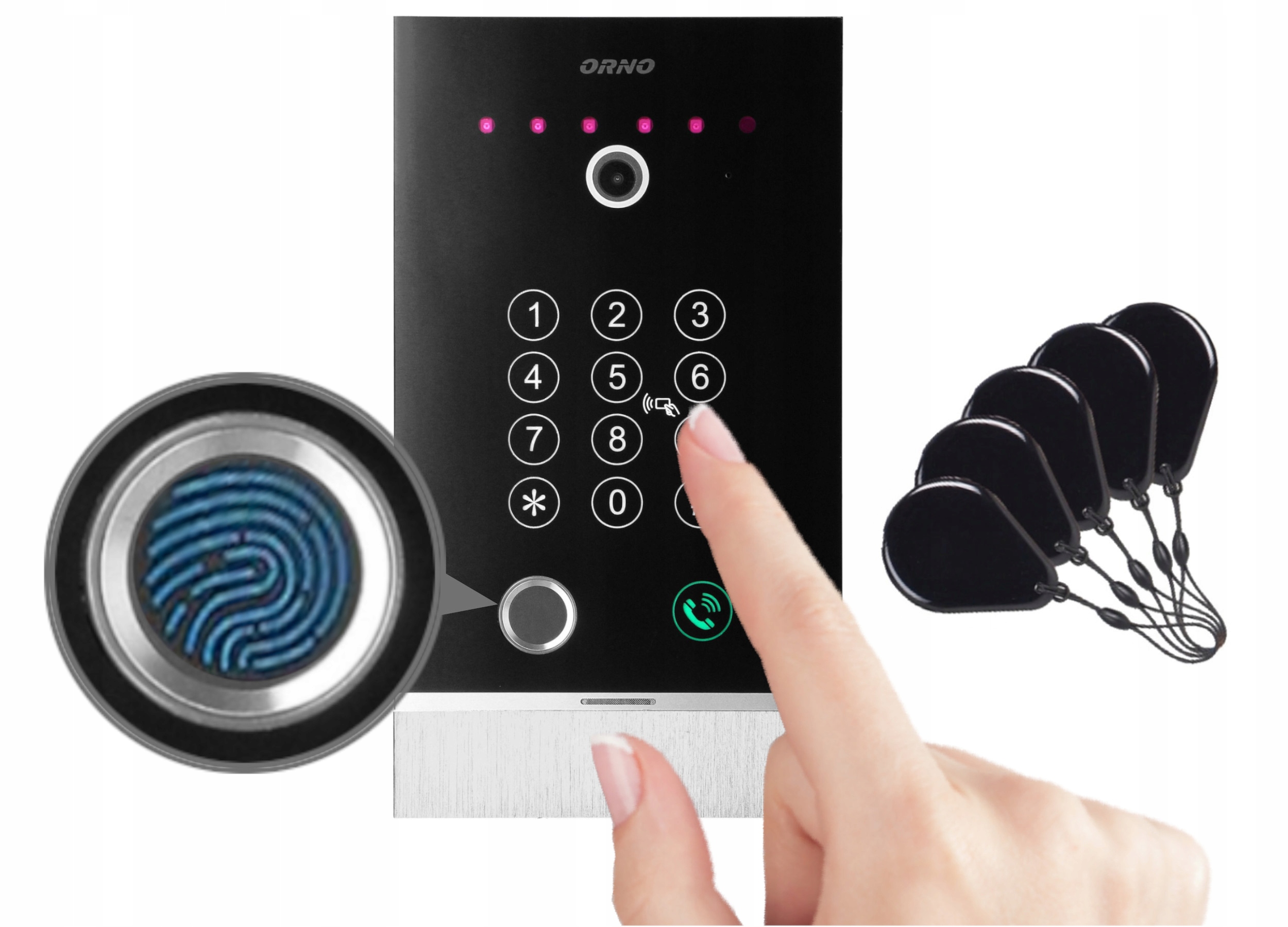

➡️ 3 METODY OTWIERANIA FURTKI OD ZEWNĄTRZ

Panel zewnętrzny posiada wbudowany szyfrator, czytnik linii papilarnych i czytnik breloków i kart zbliżeniowych RFID, co daje możliwość otwarcia elektrozaczepu w furtce / drzwiach za pomocą:

1️⃣ za pomocą breloków i kart zbliżeniowych (zestaw zawiera 5 breloków)

2️⃣ po odczytaniu wcześniej wprowadzonego odcisku palca

3️⃣ przez wpisanie kodu PIN na podświetlonej klawiaturze szyfratora

Czytnik zastosowany w urządzeniu obsługuje breloki w standardzie 125MHz.

➡️ ROZDZIELCZOŚĆ FULL HD 1080p 2Mpx

Rozdzielczość Full HD 1920x1080p gwarantuje doskonałą jakość obrazu i pozwala dostrzec więcej szczegółów niż kamery o standardowych parametrach. Dodatkowo zastosowane podświetlenie (diody IR) w kasecie zewnętrznej zapewnia skuteczną obserwację i widoczność w nocy.

➡️ POŁĄCZENIE Z SIECIĄ INTERNETOWĄ PRZEZ WI-FI

Monitor posiada wbudowany moduł Wi-Fi zainstalowany w monitorze, który łączy się z lokalną siecią internetową i umożliwia sterowanie urządzeniem przez aplikację TUYA.

➡️ FUNKCJA ROBIENIA ZDJĘĆ I NAGRYWANIA FILMÓW

Możliwość rejestracji zdjęć, nagrywania dźwięków i filmów na kartę micro SD oraz możliwość odtwarzania ich na monitorze lub w aplikacji TUYA.

➡️ DETEKCJA RUCHU

Wbudowany czujnik ruchu w panelu zewnętrzym pozwala na automatyczny zapis nagrania. znajomy czy też kurier z ważną paczką.

➡️ FUNKCJA PODGLĄDU I NASŁUCHU

➡️ RAMKA NA ZDJĘCIA

Wgraj na kartę SD swoje ulubione zdjęcia lub logo firmowe i stwórz swój pokaz zdjęć na monitorze. Na każdym monitorze można ustawić inne zdjęcia.

➡️ OPIS BUDOWY I FUNKCJI ZESTAWU

1 – Monitor

2 – Wyświetlacz LCD

3 – Slot na kartę SD

4 – Głośnik

5 – Zasilanie

6 – Brama

7 – Drzwi 1

8 – Drzwi 2

9 – Kamera 1

10 – Kamera 2

11 – Wejście z poprzedniego monitora

12 – Wyjście na kolejny monitor

13 – Doświetlenie kamery

14 – Obiektyw kamery

15 – Klawiatura numeryczna

16 – Czytnik linii papilarnych

17 – Pole czytnika RFID

18 – Przycisk wywołania

19 – Zasilanie zewn. (opcjonalne) 12-15V DC

20 – Regulacja głośności rozmowy

21 – Przycisk wyjścia (akcesorium dodatkowe)

22 – Podłączenie monitora

23 – Przycisk zmiany trybu kamery: 1080P-720P-CVBS

24 – Przycisk ustawień

26 – Regulacja czasu otwarcia drzwi (1-10 sek.)

27 – Wyjście na elektrozaczep (zasilanie z monitora max. 300mA)

28 – Wyjście przekaźnikowe na elektrozaczep NC-COM-COM-NO (wymagany zewn. zasilacz)

➡️ SCHEMAT PODŁĄCZENIA

OZNACZENIA:

1 - MONITOR

2 - PANEL ZEWNĘTRZNY

3 - ELEKTROZACZEP (akcesorium dodatkowe)

4 - STEROWANIE BRAMĄ

5 - ZASILACZ NA SZYNĘ DIN

6 - PRZYCISK WYJŚCIA (akcesorium dodatkowe)

7,8, - KAMERY CCTV (akcesorium dodatkowe, możliwość rozbudowy o 2 kamery, kamery wymagają osobnego zasilania)

9 - ROUTER / SWITCH (do połączenia z internetem, przez Wi-Fi lub kablem sieciowym)

PODŁĄCZENIE:

1) MONITOR - PANEL ZEWNĘTRZNY:

• VCC - czerwony
• AUDIO - biały
• GND - czarny
• VIDEO - żółty

2) PANEL ZEWNĘTRZNY:

• 12V - fioletowy
• GND - szary
• OPEN - niebieski
• NO - zielony
• COM - pomarańczowy

3) MONITOR - ROUTER

• bezprzewodowo przez Wi-Fi lub kablem sieciowym

➡️ MOŻLIWOŚCI ROZBUDOWY ZESTAWU O DODATKOWE ELEMENTY

• Monitor: VIRONE VDP-66PMV/B
• Panel zewnętrzny: VIRONE VDP-61FHDKV
• Breloki i karty - OR-ZS-891 (breloki), OR-ZS-893 (karty)
• Dodatkowe kamery CCTV: OR-MT-BC-1810 (zestaw można rozbudować o max. 2 kamery)
• ELEKTROZACZEP
• KASETA / SZYLD DO ELEKTROZACZEPU

➡️ CZĘSTE PYTANIA I ODPOWIEDZI

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMX 3x2x0,5mm
• od 30m do 100m - zalecany przewód XzTKMX 3x2x0,8mm

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z elektrozaczepem?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3.

4. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik wodoodporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5.

Do urządzenia można dodać dodatkowe breloki 13,56 MHz Mifare. Aktywacja kolejnych breloków  jest bardzo prosta, można to zrobić samemu każdy kolejny brelok dodaje się w około 30 sekund.

• OR-ZS-891 (breloki)
• OR-ZS-893 (karty)

6. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, elektrozaczep o napięciu stałym i poborze prądu nie większym niż 500mA nie wymaga dodatkowego zasilania.

Polecamy nasze elektrozaczepy:

• OR-EZ-4033 Elektrozaczep niskoprądowy symetryczny, bez pamięci, bez blokady
• OR-EZ-4031 Elektrozaczep niskoprądowy symetryczny, z blokadą
• OR-EZ-4030 Elektrozaczep niskoprądowy symetryczny, z pamięcią
• OR-EZ-4032 Elektrozaczep niskoprądowy symetryczny, z pamięcią i blokadą

7. Ile żył powinien powinien mieć kabel łączący monitor z bramą?

Przewód powinien mieć 2 żyły. Można do bramy zastosować 4 żyłowy przewód stosowany do panelu zewnętrznego (2 żyły nie będą używane).

8. Czy do tego wideodomofonu mogę podłączyć przycisk wyjścia/wejścia?

Tak, przycisk wyjścia/ podłącza się do elektrozaczepu, a zasilanie jego jest pobierane z zasilania panelu zewnętrznego.

Polecamy nasze przyciski wyjścia:

• OR-ZS-813 Natynkowy, obudowa aluminiowa
• OR-ZS-814 Natynkowy, obudowa aluminiowa, podświetlany przycisk
• OR-ZS-819 Natynkowy, obudowa z tworzywa sztucznego
• OR-ZS-812 Podtynkowy,obudowa aluminiowa, podświetlany przycisk

9. Czy można zastosować zasilacz wtyczkowy do gniazdka zamiast zasilacza na szynę DIN?

Tak, można zastosować taki zasilacz o odpowiedniej mocy: 15V DC 2A. W takim przypadku należy zastosować dwa takie zasilacze: jeden do monitora, drugi do zasilania panelu zewnętrznego.
