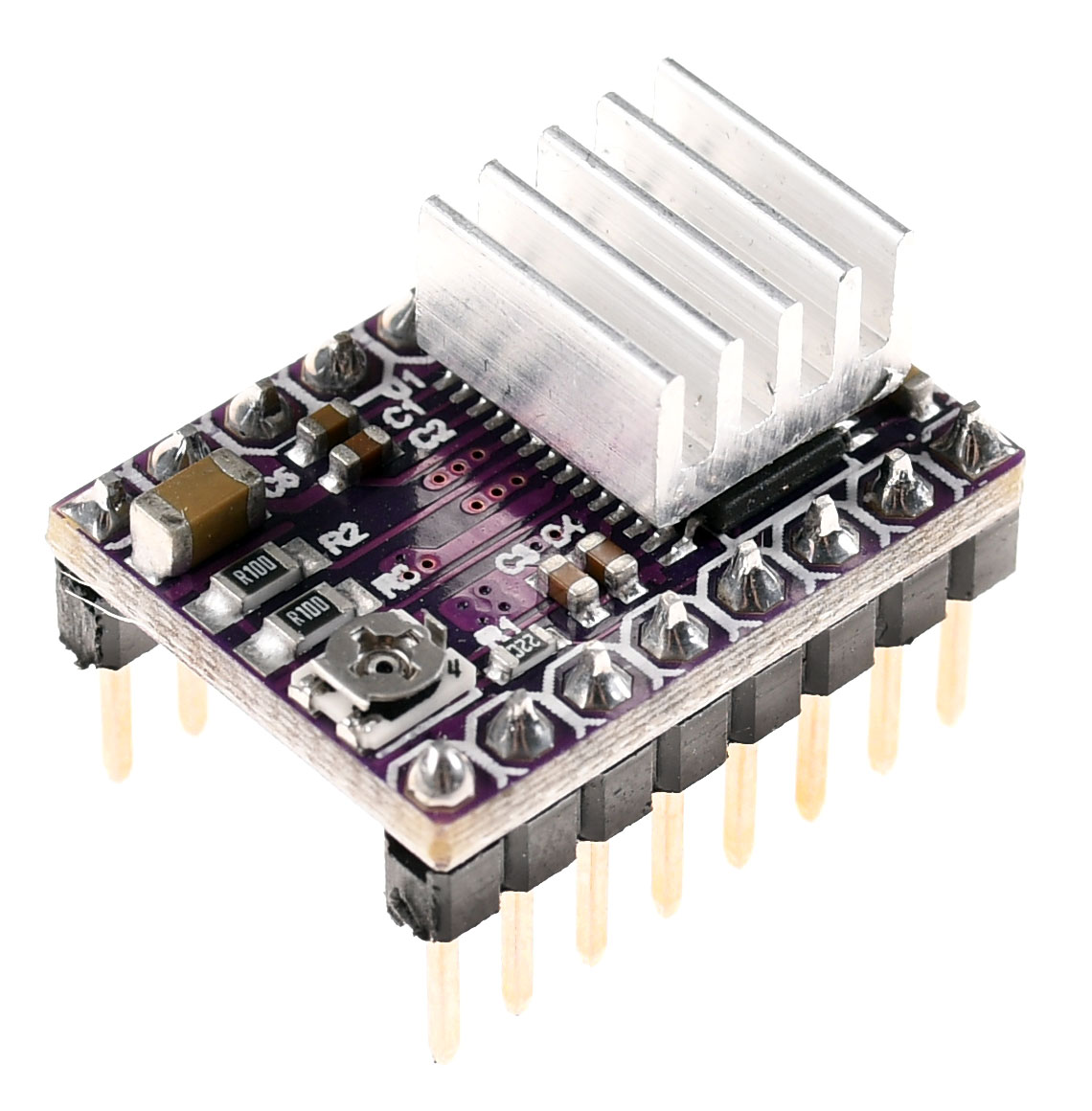

Sterownik silnika krokowego DRV8825 StepStick – Wydajność i precyzja w jednym

Moduł sterownika silnika krokowego DRV8825 StepStick to nowoczesne rozwiązanie, które łączy w sobie zarówno wydajność, jak i precyzję. Dzięki zaawansowanej technologii, ten sterownik stanowi doskonały wybór dla aplikacji wymagających mikrokrokowego sterowania silnikami. Oferuje dokładność do 1/32 kroku, co czyni go idealnym narzędziem dla projektów, w których precyzja ruchu jest kluczowa.

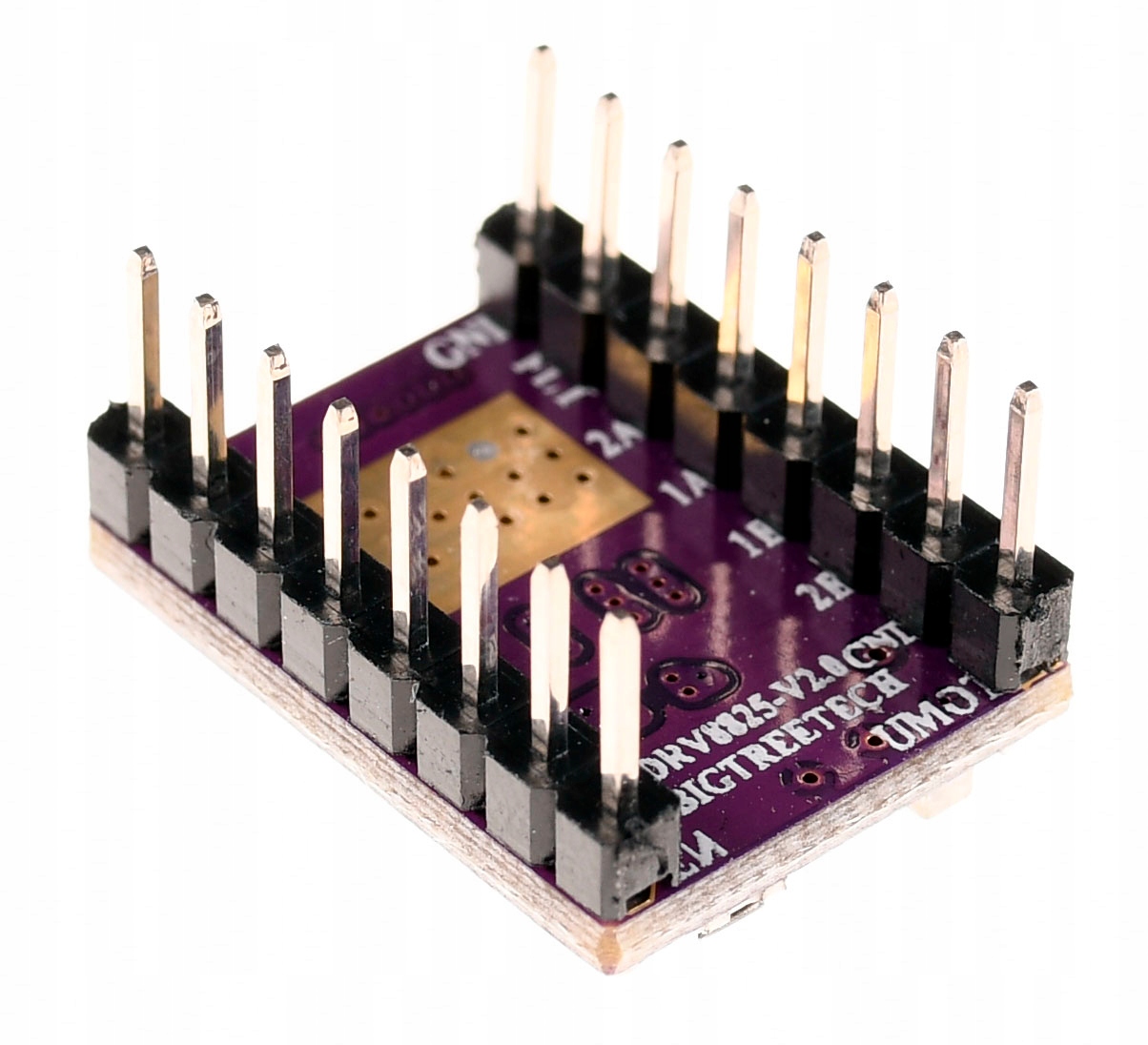

Zasilanie i wydajność prądowa – Od 8,2V do 45V

DRV8825 działa w szerokim zakresie napięcia od 8,2 V do 45 V, co czyni go wszechstronnym rozwiązaniem dla różnych zastosowań. Moduł może dostarczać prąd do 1,5 A na fazę bez dodatkowego chłodzenia oraz do 2,2 A przy zastosowaniu zewnętrznego chłodzenia, co zapewnia elastyczność w doborze zasilania.

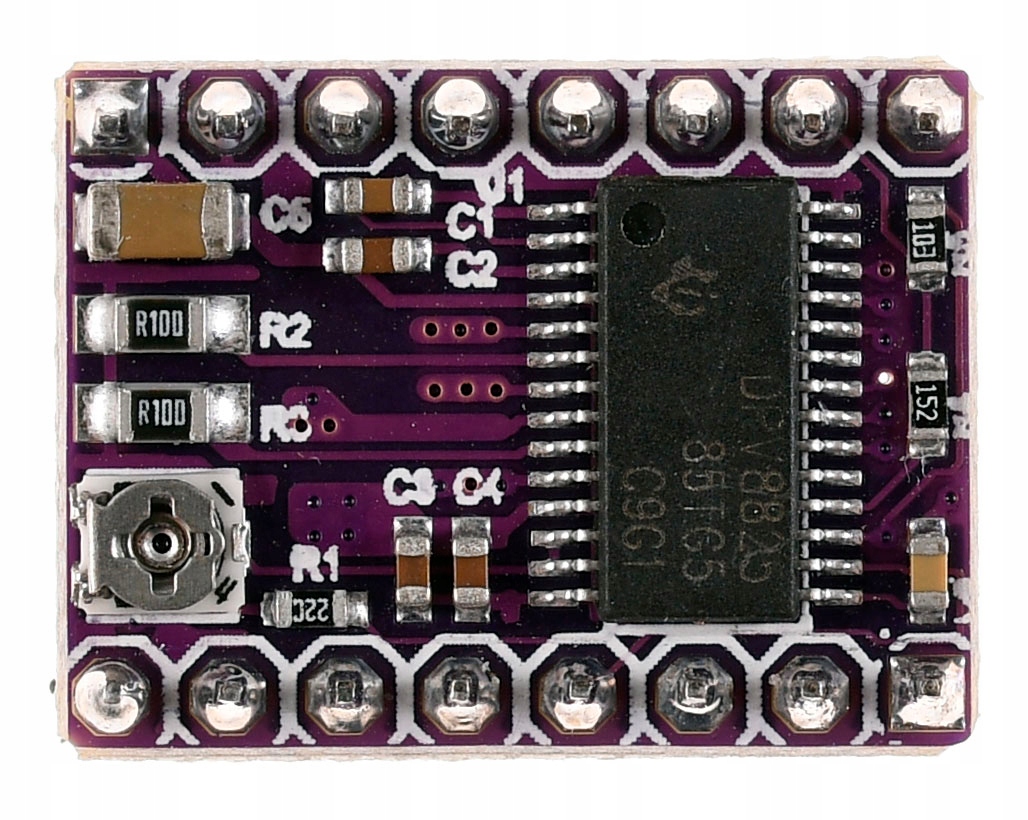

Regulacja prądu wyjściowego – Szybkość kroku na wyciągnięcie ręki

Moduł DRV8825 jest wyposażony w potencjometr, który umożliwia łatwą regulację prądu wyjściowego. Dzięki temu użytkownicy mogą dostosować parametry pracy sterownika, co pozwala na osiągnięcie wyższej szybkości kroku oraz lepszej wydajności w realizacji zadań.

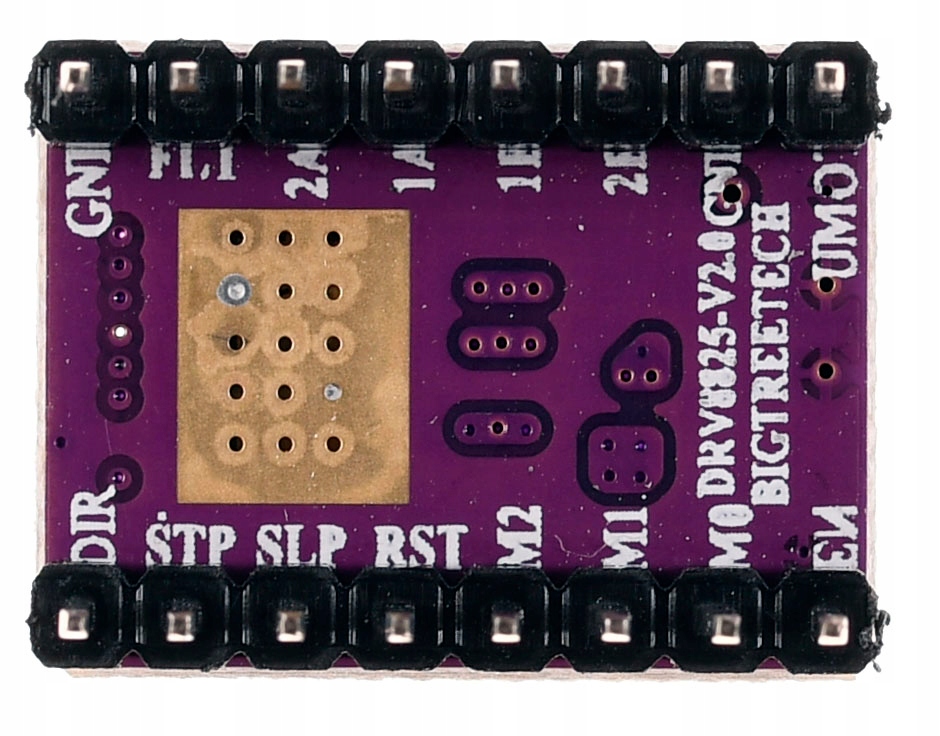

Kompatybilność z A4988 – Wymiary i pinout

Wymiary modułu wynoszą 15 mm x 20 mm, co sprawia, że jest on kompatybilny z popularnym sterownikiem A4988. Umożliwia to łatwą integrację w istniejących projektach oraz prostą wymianę komponentów, co jest istotne dla wielu inżynierów i hobbystów.

Tryby dokładności kroku – Elastyczność w sterowaniu

DRV8825 oferuje różnorodne tryby dokładności kroku, w tym 1/1, 1/2, 1/4, 1/8, 1/16 oraz 1/32. Ta elastyczność pozwala na precyzyjne dostosowanie sterowania silnikiem do specyficznych wymagań aplikacji, co zwiększa możliwości jego zastosowania w różnych projektach.

Ochrona przed przegrzaniem i nadprądem – Bezpieczeństwo użytkowania

Bezpieczeństwo użytkowania jest kluczowym aspektem modułu DRV8825. Wyposażony jest w szereg zabezpieczeń, w tym ochronę przed nadprądem oraz przegrzaniem, co zapewnia długotrwałą i niezawodną pracę. Dzięki tym funkcjom użytkownicy mogą być pewni, że ich projekty będą działały stabilnie i bezpiecznie.

Interfejs sterowania – Prosta obsługa kroków i kierunku

Interfejs sterowania modułu DRV8825 jest intuicyjny i łatwy w obsłudze, co umożliwia szybkie i efektywne zarządzanie krokami oraz kierunkiem ruchu silnika. To sprawia, że jest on idealnym rozwiązaniem zarówno dla profesjonalistów, jak i dla amatorów.

Specyfikacja techniczna sterownika DRV8825 StepStick – Kluczowe parametry i funkcje

• Producent: nieznany producent
• Model: DRV8825
• Rodzaj: sterownik
• Napięcie zasilania silników: 8,2V - 45V
• Wydajność prądowa: do 2,2A (przy zewnętrznym chłodzeniu)
• Kompatybilność z poziomami napięcia: 3,3V i 5V
• Tryby dokładności kroku: 1/1, 1/2, 1/4, 1/8, 1/16, 1/32
• Obwód wyłączający: przed przegrzaniem, blokada podnapięciowa, ochrona przed prądem krzyżowym
• Rodzaj płytki PCB: 4-warstwowa, zapewniająca lepsze chłodzenie
• Wymiary: 15mm x 20mm
