Obudowa King Kits A4-SFX v4.1 czarna

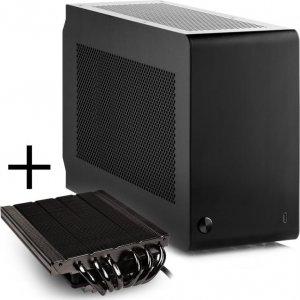

Obudowy DAN A4-SFX V4.1 + Alpenföhn Black Ridge - 120mm

Dzięki wyjątkowo kompaktowym wymiarom wynoszącym zaledwie 115 x 200 x 317 milimetrów (szer. x wys. x gł.) obudowy, mini obudowa DAN Cases A4-SFX V4.1 ma pojemność zaledwie 7,25 litra - czyli mniej więcej wielkości buta pudełka lub tostery. Fakt, że pomimo tego formatu rozmiarów da się w nim zainstalować kompletny komputer do gier, został osiągnięty dzięki przemyślanej koncepcji i trikowi: karta graficzna jest umieszczona równolegle za płytą główną Mini-ITX w osobnej komorze i w sumie prawie każdy centymetr kwadratowy jest wykorzystywany w obudowach DAN A4-SFX V4.1, wykorzystywanych rozsądnie. Aby opracować optymalną chłodnicę procesora, Daniel Hansen, niemiecki projektant obudowy do gier DAN Cases dla systemów Mini-ITX, nawiązał współpracę z ekspertami z Alpenföhn. W rezultacie powstała chłodnica procesora Black Ridge, której niską wysokość kompensuje ekspansywna powierzchnia. Razem z cichym i wydajnym wentylatorem 92 mm, chłodnica osiąga pełne 95 W TDP .

Mini walizka DAN Cases A4-SFX V4.1: Perfekcyjne wykorzystanie przestrzeni i konsekwentnie przemyślana koncepcja

Zewnętrznie innowacyjny malutki model zachwyca ascetycznym designem połączonym z nieskazitelnym wykonaniem szczotkowanego aluminium. Metal o grubości 1,5 milimetra jest produkowany we współpracy ze specjalistą ds. obudów Lian Li i dzięki eleganckiemu włosianemu wykończeniu znacząco przyczynia się do niepowtarzalnego wyglądu. Odpowiednio, na purytańskim froncie A4-SFX V4.1, oprócz poprawionego przycisku zasilania, znajduje się jedynie port USB 3.1 bez obsługi (10 Gb/s) z wewnętrznym złączem płyty głównej, a samo wnętrze jest również wygodnie ograniczone do przestrzeni, która jest niezbędna dla naprawdę niezbędnego sprzętu. Ze względu na szczegółowo zaplanowane wymiary obudowy należy dokładnie przestrzegać maksymalnych dopuszczalnych wymiarów wszystkich elementów.

Wysokiej jakości aluminiowa obudowa produkcji Lian Li

Od V2 na dole znajdują się otwory na wentylator 92 mm , który można zainstalować zamiast jednego z trzech dysków SSD. W nowej wersji V4.1 znalazło się dodatkowe miejsce na wentylator 92 mm , który można umieścić pod płytą główną - bez poświęcania napędu. Dodatkowo zintegrowany uchwyt V3 na radiator 120 mm , który znajduje się pionowo albo po lewej stronie, czyli po stronie, w której zainstalowana jest karta graficzna, albo naprzeciwko, po stronie, gdzie mocowana jest tacka płyty głównej, jest teraz dostępny jako opcja. Ta ostatnia opcja wymaga bezwentylatorowego zasilacza Hi-Fi DC ATX 400W firmy HDPLEX , który podłącza się od strony GPU. Wtedy AiO wraz z wentylatorem może mieć głębokość do 52 milimetrów, co jest możliwe w przypadku wąskich wariantów wentylatorów (15 mm), takich jak te dostępne w ofercie Akasa (LUAK-040) lub Scythe (LUSY-066). Karta graficzna może mieć również długość 273 mm. W odwrotnej konfiguracji AiO znajduje się po stronie GPU, obok konwencjonalnego zasilacza SFX. Długość karty graficznej zostaje następnie zmniejszona do 173 mm , a wysokość AiO wraz z wentylatorem do 42 milimetrów. Jeśli możesz obejść się bez dwóch dysków SSD, na podłodze jest miejsce na AiO 92 mm , takie jak 545LC firmy Asetek. Aby skutecznie chronić wszystkie otwory wentylacyjne przed kurzem, DEMCiflex oferuje opcjonalne filtry przeciwpyłowe DAN Cases A4-SFX Obudowy DAN A4-SFX.

Obsługuje pełnowartościowe, wysokiej klasy karty graficzne dzięki modułowi nośnemu firmy 3M

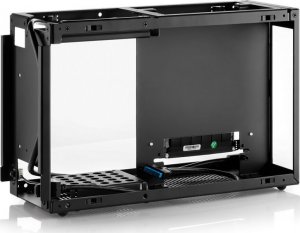

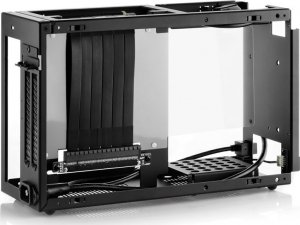

Wewnątrz, po prawej stronie, zmieści się płyta główna w formacie Mini-ITX, na której można utrzymać temperaturę procesora z chłodnicą procesora o maksymalnej wysokości 48 mm . Do chłodzenia w zupełności wystarczają chłodnice z nadmuchem typu flat top ze względu na stale malejące TDP nowoczesnych procesorów. Za pomocą adaptera pionowego (z angielskiego „to raise”) gniazdo PCI Express x16 płyty głównej zostaje przekierowane na lewą stronę obudowy, w której można zainstalować akceleratory pikseli do gier o długości do 295 milimetrów . Adapter pionowy pochodzi teraz od firmy 3M, zarówno kabel, jak i płytka drukowana są czarne.

Tak duża jak konsola do gier, ale znacznie potężniejsza

Linie PCI Express są zwykle wrażliwe na utratę sygnału związaną z rozszerzeniem, ale karta rozszerzająca 3M to produkt wysokiej jakości, który obsługuje nawet duże szybkości transmisji danych obsługiwane przez PCIe 4.0 (wersja 4.1), więc nie ma tu żadnego zmniejszenia prędkości. Jest to również problem z nowoczesnymi kartami graficznymi. Ponieważ karta graficzna i płyta główna Mini-ITX są zainstalowane tyłem do siebie i mogą się ze sobą stykać, pomiędzy obydwoma elementami znajduje się izolacyjna folia z tworzywa sztucznego , która stanowi osłonę ochronną pomiędzy obydwoma elementami i skutecznie chroni je przed zwarciami. Daniel Hansen również przemyślał montaż i, w przeciwieństwie do wielu innych mini-obudów, sprawił, że instalacja sprzętu była zaskakująco wygodna, oczywiście przy wyborze odpowiedniego sprzętu.

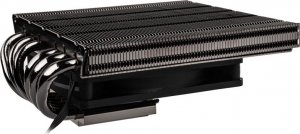

Alpenföhn Black Ridge: Specjalna konstrukcja chłodzenia zapewniająca cichą i wydajną pracę

Tam, gdzie w obudowie jest wystarczająco dużo miejsca, nie ma nic przeciwko przytłaczającemu chłodniejszemu potworowi, który może utrzymać nawet czterordzeniowe lub sześciordzeniowe procesory z maksymalnymi taktowaniami w nieskomplikowanych zakresach temperatur w najgorętsze dni w roku. Ale jeśli chodzi o wydajne, kompaktowe obudowy z rdzeniem Micro-ATX lub nawet Mini-ITX, takie jak DAN Case lub Kolinks Rocket , wymagane są inne cechy, takie jak wysoka wydajność chłodzenia przy szczególnie cichej pracy.

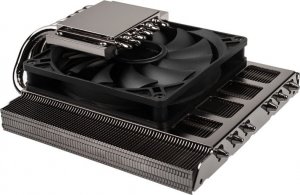

Podstawowa konstrukcja odpowiada konstrukcji top-blow, która charakteryzuje się możliwością mniejszej wysokości całkowitej. Alpenföhnowi udało się jednak umieścić 92-milimetrowy wentylator nie na górze, ale na dole chłodnicy. To najwyraźniej zmniejsza całkowitą wysokość do zaledwie 47 milimetrów. Niezwykła konstrukcja redukuje również hałas.

Wysokiej jakości materiały, wysokiej jakości wentylator

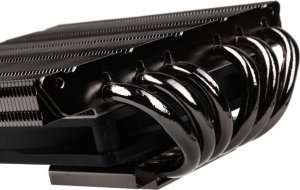

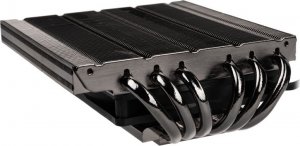

Sześć rurek cieplnych wykonanych z miedzi, każda o średnicy sześciu milimetrów, przenosi ciepło odpadowe z miedzianej podstawy, która ma bezpośredni kontakt z procesorem, do żeberek dużego radiatora, które są wykonane z aluminium. Pod spodem można zmieścić listwy RAM o wysokości do 33 milimetrów . Jeśli zamiast tego użyjesz małej pamięci VLP RAM (Very Low Profile) , możesz także wymienić wentylator 92 mm na wentylator 120 mm, który wówczas pokryje całą powierzchnię radiatora. Można go również przymocować do górnej części chłodnicy, co z kolei pozwala na wykorzystanie większej pamięci RAM i większą wydajność chłodzenia.

Wentylator 92 mm jest niezwykle wydajny jak na swoje rozmiary. Dzięki aż 2800 obrotom wytwarza przepływ powietrza o wartości ponad 80 m3/h , co jest więcej niż wystarczające, aby poradzić sobie ze stratą mocy procesora o mocy 95 W TDP , a jednocześnie pozostaje wyjątkowo cicha na poziomie 37,6 dB(A). . Nie bez powodu Alpenföhn zadbał o to, aby Black Ridge był kompatybilny ze wszystkimi obecnymi gniazdami Intel i AMD. Całkowicie czarna chłodnica procesora również robi szczególne wrażenie wizualne.
