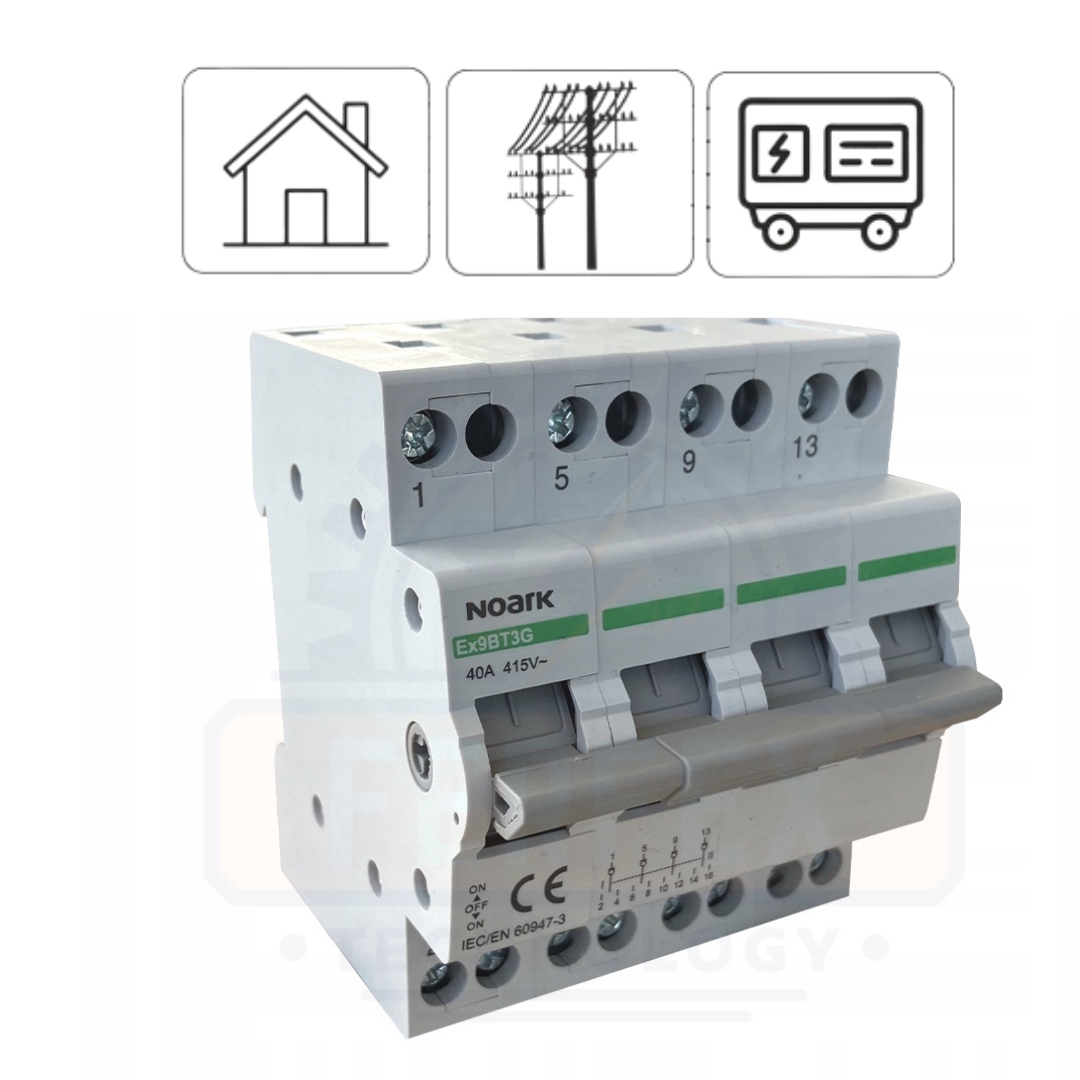

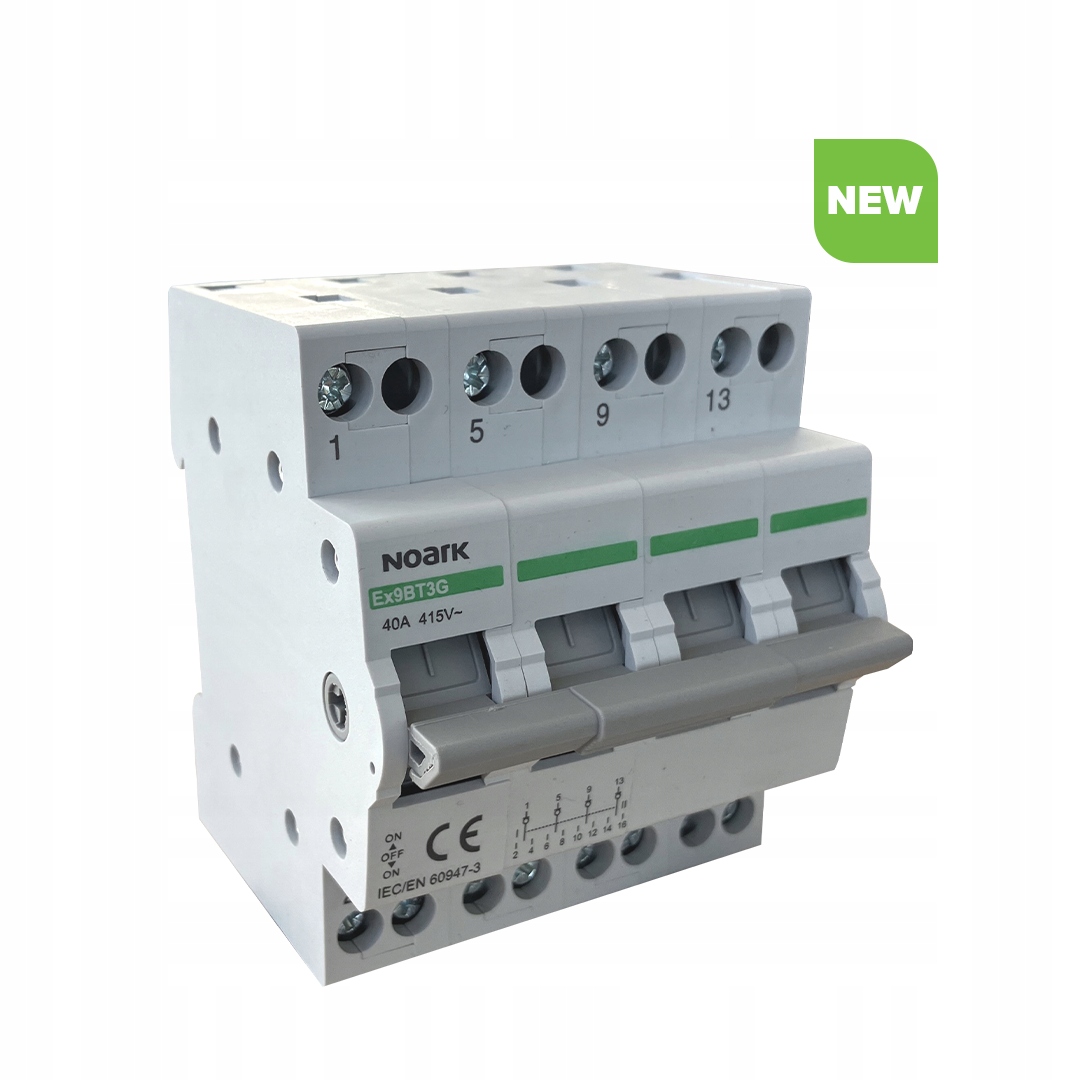

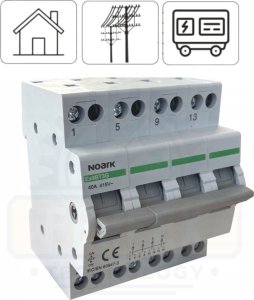

Konwerter sieciowy/agregat Ex9BT3G 4P 40A  113932 NOARK

■ Modułowy konwerter grupowy

■ Zgodny z normą IEC EN 60947-3

■ Prąd znamionowy od 16 A do 40 A

■ Napięcie znamionowe 240/415 V AC

■ Kategoria użytkowania AC-22A

■ Konfiguracja styków ( I-O-II )

■ Wersje od 1 do 4 styków

■ Częstotliwość znamionowa 50/60 Hz

Modułowy konwerter grupowy Ex9BT3G został zaprojektowany i przeznaczony do konwersji obwodów mocy,

sterujących, pomiarowych oraz jako źródło zasilania. Testowany zgodnie z normą 60947-3, zapewnia funkcjonalność i niezawodność dla szerokiego spektrum zastosowań. Kategoria użytkowania AC-22A umożliwia zmianę obciążenia podczas pracy.

Dostępne wersje z przełączaniem styków (CO) od 1 CO do 4 CO.

Konfiguracja styków ( I-O-II ) umożliwia ręczne przełączanie obciążenia między różnymi źródłami elektrycznymi bez ryzyka zwarcia.

Dane techniczne Ex9BT3G

Parametry ogólne

Zgodne z normą IEC EN 60947-3

Napięcie znamionowe 240 / 415 V AC

Częstotliwość znamionowa 50/60 Hz

Prąd znamionowy Ie 16, 25, 32, 40A

Liczba styków 1, 2, 3, 4

Kategoria użytkowania AC-22A

Napięcie znamionowe izolacji Ui 690 V

Maksymalne zabezpieczenie bezpiecznikami 125 A gG

Trwałość mechaniczna 8 500 cykli połączeń

Trwałość elektryczna 1 500 cykli połączeń

Parametry elektryczne

Szerokość 17.8 mm na biegun

Wysokość 82 mm (88 mm z uchwytem na szynę)

Wysokość czoła 45 mm

Montaż na szynie TH-35 mm

Stopień ochrony IP20

Konfiguracja styków I-O-II

Zaciski wewnętrzne

Przekrój zacisków przyłączeniowych 2.5 — 10 mm2

Moment dokręcania zacisków 2.5 Nm

Temperatura otoczenia -5 — +40 °C

Wysokość nad poziomem morza ≤ 2000 m

Wilgotność względna ≤ 95 %

Odporność na wilgoć i ciepło klasa 2

Stopień zanieczyszczenia 2

Klasa instalacji III

Waga 0.073 kg (1 moduł ), 0.145 kg ( 2 moduły ), 0.218 kg ( 3 moduły ), 0.289 kg ( 4 moduły )

Parametry mechaniczne

Modułowe przełączniki instalacyjne do konwersji obwodów pomocniczych, sterujących, pomiarowych i innych

Kategoria użytkowania AC-22A

Konfiguracja styków ( I-O-II ) umożliwia ręczne przełączanie obciążenia między różnymi źródłami elektrycznymi.

Przeznaczone do zastosowań domowych i przemysłowych
