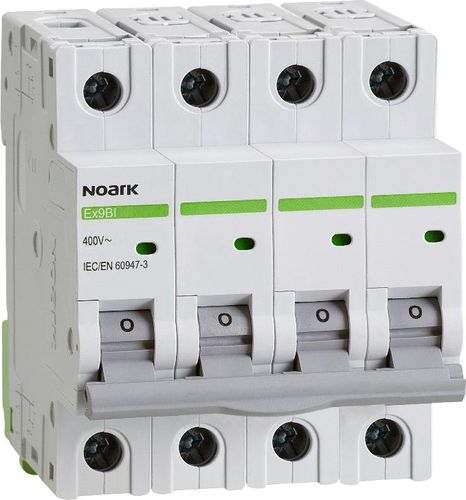

Noark NOARK Rozłącznik izolacyjny 4P 63A AC Ex9BI 102397

Rozłącznik izolacyjny to element aparatury modułowej, który ma dwie funkcje do spełnienia. Przede wszystkim przewodzi on prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii. Jednak może to robić tylko przez określony czas. Ponadto rozłącza obwód on w warunkach znamionowych oraz przeciążeniowych. Kolejnym jego zadaniem jest izolowanie obwodu, a więc zapewnienie bezpiecznej pracy podczas obsługi urządzeń i sieci. Rozłączniki takie stosuje się w rozdzielniach do odłączania napięcia od wszystkich obwodów. Jest to bowiem główny wyłącznik awaryjny.

Charakterystyka wspólna serii:

Seria rozłączników izolacyjnych Ex9BI przeznaczona jest do szerokiej gamy aplikacji. Urządzenia te łączą w sobie jednocześnie funkcję aparatu manewrowego, mogącego rozłączać obwody pod obciążeniem, również w stanie zakłócenia oraz spełniających funkcję izolacyjną. Są dostępne w wersjach od 1 do 4 biegunów. Szerokość 1 modułu odpowiada 1 biegunowi.

Innowacją jest możliwość montażu akcesoriów do rozłączników Ex9BI. Co ważne, są one identyczne z tymi, które można montować do standardowych wyłączników nadprądowych Ex9BN(H), w tym: styki pomocnicze typu AX odwzorowujące stan rozłącznika, styki pomocnicze zadziałania typu AL informujące o automatycznym zadziałaniu rozłącznika poprzez wyzwolenie zdalne wyzwalaczem napięciowym; wyzwalacze wzrostowe SHT które po podaniu napięcia o odpowiedniej wartości wyzwalają rozłącznik, wyzwalacze podnapięciowe UVT które muszą w stanie normalnym być zasilone napięciem o odpowiedniej wartości, natomiast po jego odjęciu wyzwalają rozłącznik, wyzwalacze nadnapięciowe OVT które w stanie normalnym muszą być zasilone napięciem o odpowiedniej wartości, natomiast po przekroczeniu jego maksymalnej dozwolonej wartości wyzwalają rozłącznik.

Cechy wspólne serii:

• Szeroki wybór akcesoriów
• Prąd znamionowy do 63 A
• Napięcie znamionowe łączeniowe 230/400 V AC
• Prąd znamionowy krótkotrwały wytrzymywany I_cw = 1 kA, 1 s
• Wykonanie zgodne z IEC / EN 60947-3
• Wersje od 1 do 4 biegunów
