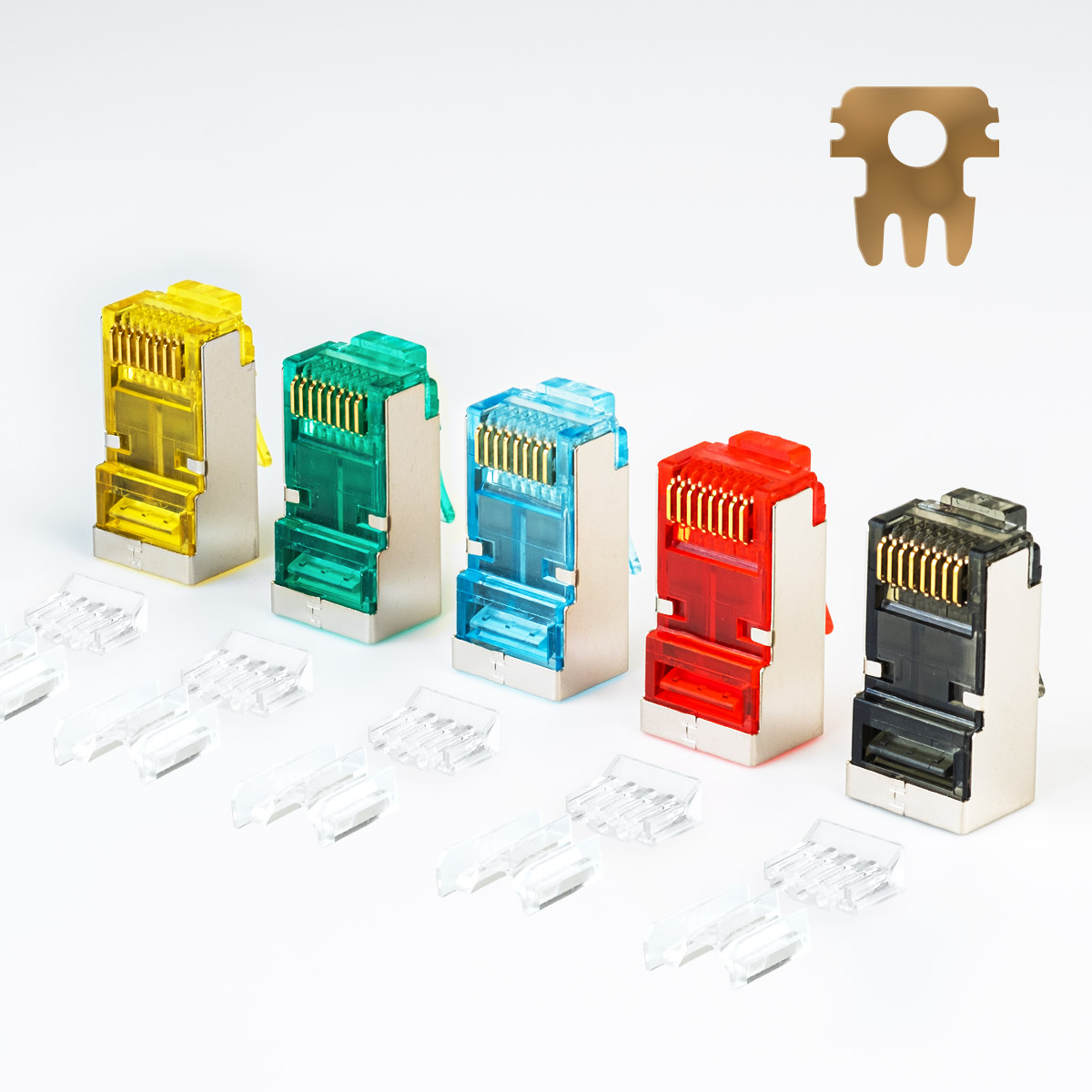

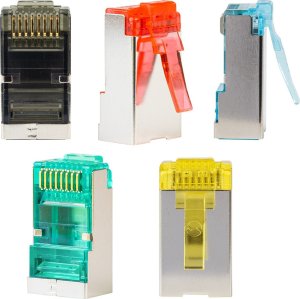

NetRack Wtyk RJ45 FTP STP kat. 6A, drut, Netrack, kolor MIX (100 szt)

Wtyk RJ45 FTP STP kat. 6A, drut, Netrack, kolor MIX (100 szt) 105-516AFMIX

Opis produktu

Wtyk RJ45 jest złączem modularnym, przeznaczonym do montażu przez instalatorów na przewodach typu skrętka.

Złącze modularne 8P8C  przeznaczone do zakańczania nieekranowanych przewodów typu skrętka w instalacjach okablowania strukturalnego. Posiada 8 miejsc na styki i 8 styków.

Wtyk modularny z przelotem na poszczególne żyły skrętki. Zapewnia szybsze i sprawniejsze zarobienie złącza.

Złącze wyposażone jest w sprężystą zapadkę zapobiegającą samoczynnemu wysuwaniu się z gniazda. Poszczególne kontakty posiadają ostre, lekko rozstawione zęby, wbijające się bezpośrednio w izolację poszczególnych żył, zapewniając pewne i trwałe połączenie.

Wtyk RJ45 - rodzaj ze względu na typ przewodnika

Zależnie od typu przewodów rozróżniamy 2 typy wtyków - na linkę i na drut:

• W przewodzie typu drut, każdy przewodnik jest wykonany z pojedynczego, monolitycznego drutu. Przewód taki ma wysokie parametry transmisji, jednak nie jest elastyczny i przez to nie je jest odporny na wielokrotne włączanie i wyłączanie. Przyjmuje się, że połączenie na przewodzie typu drut powinno wytrzymać 100 cykli.
• W przewodzie typu linka, każdy przewodnik jest wykonany z wielu bardzo cienkich przewodników. Jest przez to znacznie bardziej elastyczny i odporny na uszkodzenia - pęknięcie pojedynczego przewodnika nie obniża znacząco parametrów transmisyjnych całego przewodu. Przewód w zależności od producenta powinien wytrzymać od kilku do kilkunastu tysięcy cykli podłączania.

Należy dopasować typ złącza do zastosowanego przewodu.

Ekranowanie

Kolejnym parametrem jest ekranowanie. Wyróżniamy przewody ekranowane lub nie. Ekranowanie, to dodatkowa osłona przeciwzakłóceniowa skrętki, wykonana z folii przewodzącej lub specjalnego oplotu. Do przewodów ekranowanych należy stosować ekranowane wtyki oraz pozostałe elementy sieci.

Kategoria i klasa wtyków RJ45

Kolejnym parametrem jest kategoria/ klasa. Przy projektowaniu sieci określa się jaka klasa sieci jest wymagana, aby zapewnić przez urządzenia wymagane parametry transmisji. Zastosowane wtyki nie powinny być kategorii niższej niż okablowanie. Pod względem technicznym i ekonomicznym, najlepsze wyniki uzyskuje się, jeżeli wszystkie elementy sieci są tej samej kategorii.  Styki wtyków są pozłacane zarówno w miejscu połączenia z przewodem, jak i z gniazdem. Grubość pokrycia gwarantuje wielokrotne użycie, bez utraty parametrów połączenia.

Zastosowanie wtyków RJ45

Wtyk RJ45 jest najczęściej wykorzystywany do łączenia sieciowych urządzeń komputerowych. Są to:

• switche, routery, modemy, konwertery, patch panele
• serwery, komputery, macierze dyskowe
• rejestratory (np: NVR DVR), kamery, urządzenia Audio-Video
• inne urządzenia wykorzystujące do transmisji danych przewód typu skrętka

Wtyki RJ45 - najważniejsze cechy

• łatwa i szybka instalacja
• twardy i wytrzymały korpus
• ostre i odpowiednio wyprofilowane noże gwarantujące odpowiedni kontakt z różnego typu przewodami
• gruba warstwa złota gwarantująca wytrzymałość ponad 1000 cykli

Parametry techniczne:

• wysokość 14mm
• szerokość 11,5mm
• głębokość 22,3mm
• kolor: czarny, czerwony, niebieski, zielony, żółty
• Waga: 0,0015 kg

Zawartość opakowania:

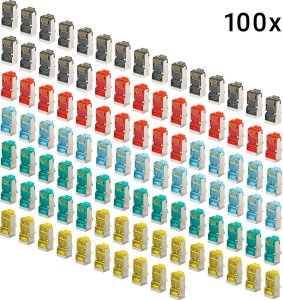

• 100 x wtyk RJ45
• wymiary opakowania H/W/D 240/130/30mm
• waga z opakowaniem 0,16kg

Zobacz także:

Osłonka wewnętrzna

Narzędzie - zaciskarka

Przewody

Gniazda

Kaystone jack

Patch panele

Wtyki RJ są najczęściej spotykanym zakończeniem przewodów sieciowych i telefonicznych. Wysoka jakość styków i wtyków RJ jest niezbędna, dla prawidłowego działania sieci komputerowych
