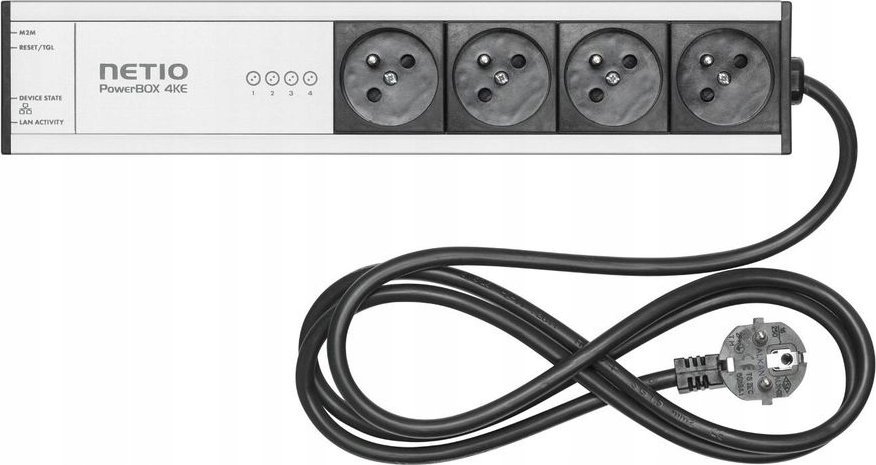

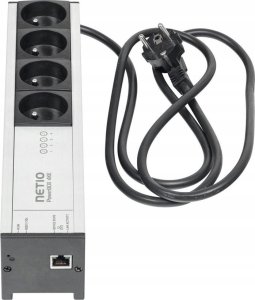

Netio KT NETIO zarządzalna listwa PowerBOX 4KE PDU 4 OUT

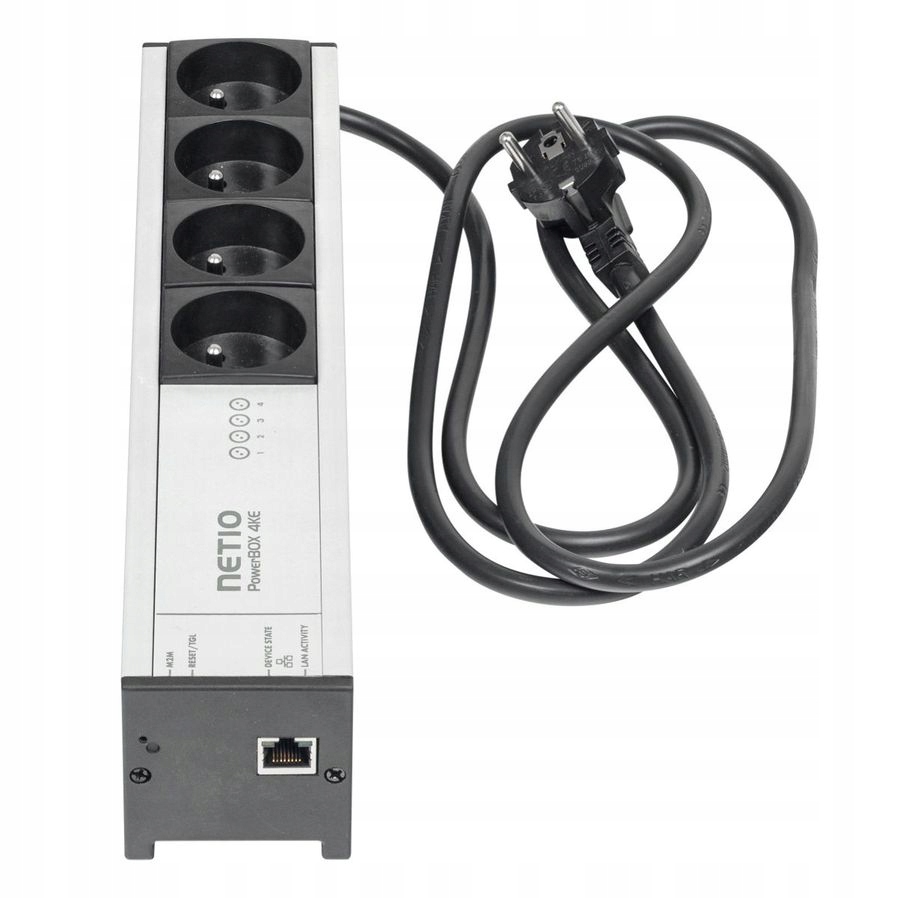

NETIO PowerBOX 4KE to inteligentna listwa zasilająca, profesjonalne urządzenie z wtyczką na przewodzie, 4 gniazdami elektrycznymi i łącznością LAN. Każde gniazdo wyjściowe można oddzielnie włączać i wyłączać przez interfejs sieciowy. Integracja z systemami innych firm przy użyciu różnych protokołów (JSON, Modbus / TCP, SNMP, MQTT-flex, Telnet, …) jest łatwa dzięki otwartemu API. Dzięki usłudze NETIO Cloud wyjściami można sterować od razu i z dowolnego miejsca. Odpłata usługa NETIO Cloud, wykorzystuje zabezpieczenia SSL i serwery w Europie.

Sterownik zasilania NETIO PowerBOX 4KE można skonfigurować za pomocą przeglądarki internetowej (umożliwia sterowanie wyjściami, połączenie z NETIO Cloud, ustawienia komunikacji Open API itp.).

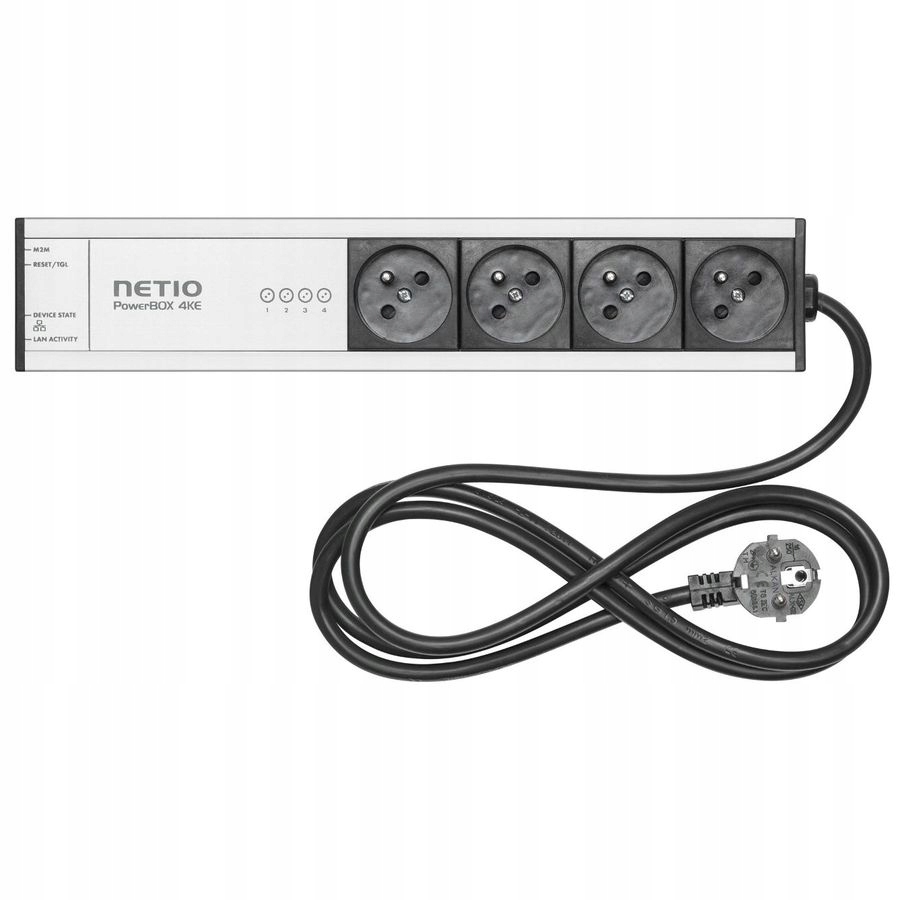

Listwa zasilająca PowerBOX 4KE to inteligentne gniazdo zasilania IoT LAN w formie przedłużacza. Do połączenia z siecią LAN służy kabel Ethernet RJ45.

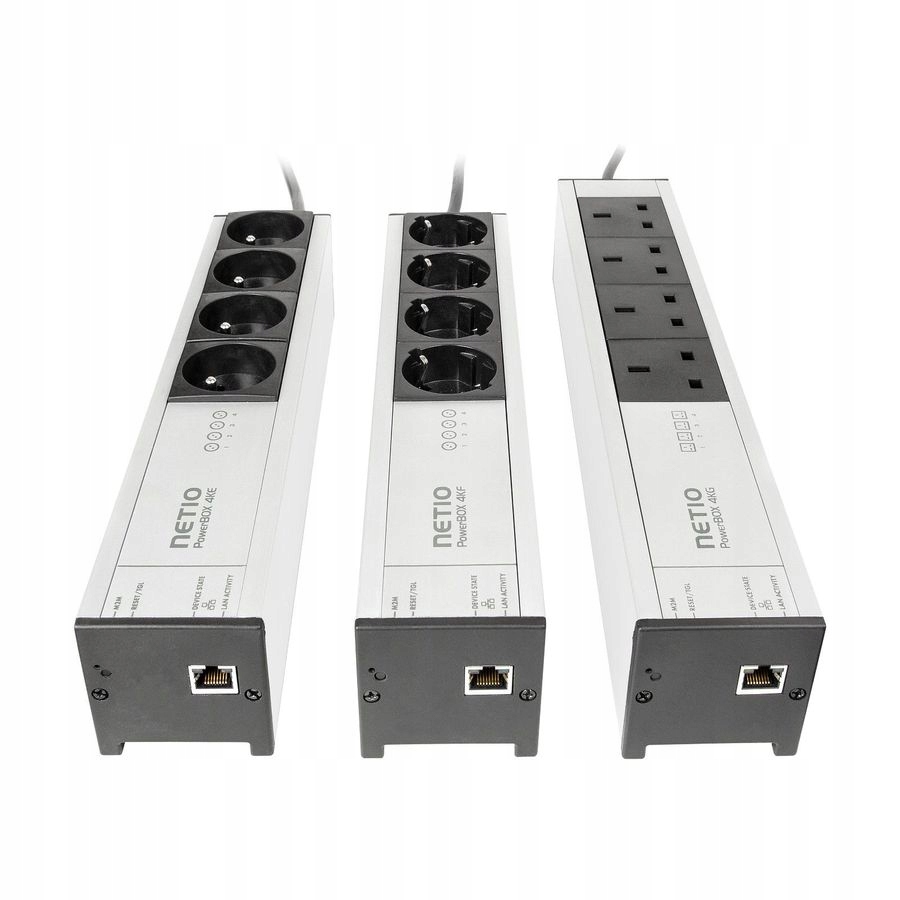

Przemysłowy standard

NETIO PowerBOX 4KE przeznaczony jest  do zastosowań przemysłowych. Listwa zasilająca działa w szerokim zakresie temperatur (od –20 ° C do + 65 ° C), obsługuje aktualizacje oprogramowania sprzętowego przez Internet, zapamiętuje ostatnie stany gniazd przed wyłączeniem, a jego przekaźniki przełączają się przy zerowym napięciu.

Interfejs webowy oferuje bardzo dobrą kontrolę dostępu – daje możliwość tworzenia kont użytkowników na trzech poziomach:

– administratora, z pełnym dostępem do wszystkich funkcjonalności

– usera, z dostępem tylko do sterowania wyjściami

– guesta, mogącego tylko obserwować stany wyjść.

Typowe aplikacje

1. Każde gniazdo zasilania można oddzielnie włączać i wyłączać za pomocą interfejsu sieciowego.
2. Wyjścia mogą być sterowane za pomocą otwartego API (JSON, Modbus / TCP, SNMP, MQTT-flex, Telnet, …)
3. Listwa zasilająca może współpracować z różnymi programami i aplikacjami firm trzecich (sterowniki NETIO).
4. Gniazdami zasilania można sterować za pomocą aplikacji NETIO Mobile 2 (Android), o ile aplikacja jest połączona z tą samą siecią.
5. Urządzenie można podłączyć do usługi NETIO Cloud (za opłatą).

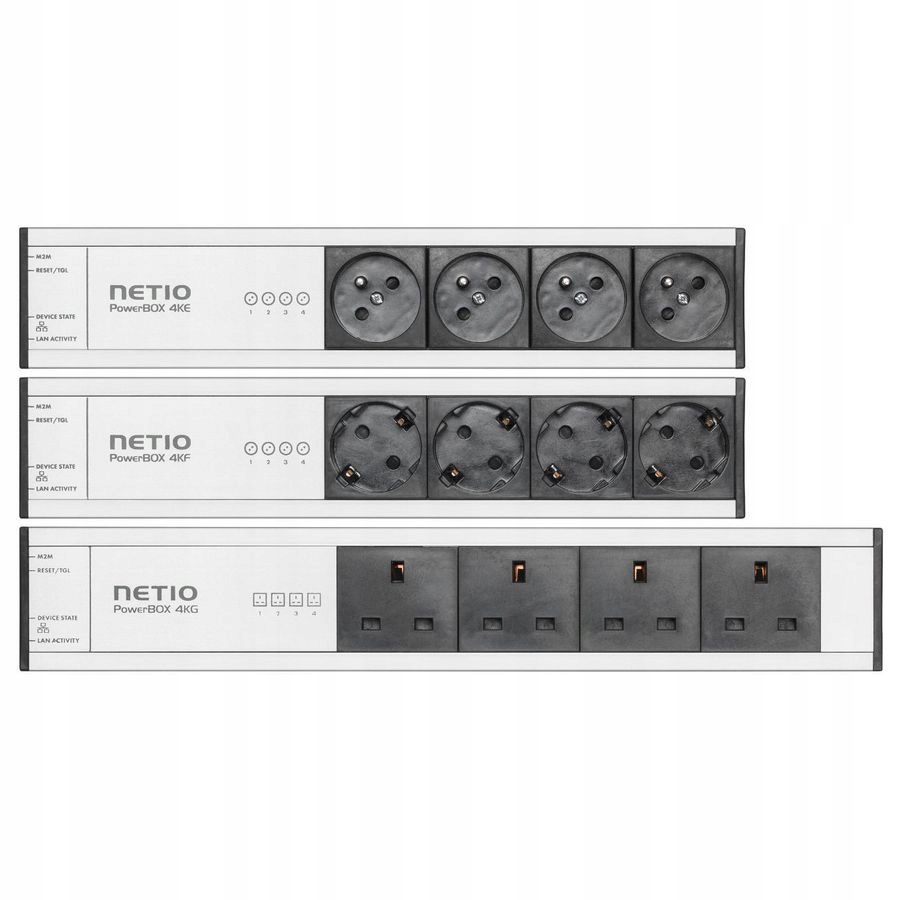

Otwarty interfejs API: obsługiwane protokoły M2M

Otwarte API może używać jednego protokołu na raz, wybranego spośród obsługiwanych protokołów M2M:

• Modbus/TCP - AN27, AN22, AN37
• MQTT-flex - AN40
• Telnet - AN10
• http URL API - AN19, AN29
• http JSON (domyślny) - AN21, AN30, AN42
• http Push - JSON
• http Push - XML
• http XML - AN20, AN31
• SNMP v1 - AN11, AN41
• SNMP v3

Niezależnie od używanego otwartego API, PowerBOX 4KE może być zawsze kontrolowany z jego interfejsu internetowego oraz z usługi NETIO Cloud. Klient może jednocześnie korzystać z jednego protokołu Open API i usługi NETIO Cloud.

Aplikacje:

• Infrastruktura IT: Zdalny restart
• Sprzęt AV: Sprzęt multimedialny włączany / wyłączany z systemu centralnego lub panelu sterowania multimediami
• Oświetlenie: Sterowanie dodatkowym oświetleniem z systemu centralnego
• Sale konferencyjne: wyłączanie nieużywanego sprzętu
• Digital signage lub AV (Audio Video): NETIO obsługuje sterowniki dla większości systemów – sterowniki NETIO.

NETIO Cloud

Ten sterownik zasilania można podłączyć do usługi NETIO Cloud (100 wyjść może być kontrolowanych z 1 ekranu internetowego).

NETIO Cloud to idealne rozwiązanie do zdalnego sterowania i ponownego uruchamiania .

Płatna usługa NETIO Cloud jest obsługiwana przez produkty NETIO jako wsparcie dla wyprodukowanego sprzętu.

• Wszystkie produkty wytwarzane przez produkty NETIO można podłączyć do NETIO Cloud .
• Użytkownik może bezpiecznie kontrolować podłączone urządzenia przez Internet z dowolnego miejsca (HTTPs).
• NETIO Cloud może być używany równolegle z innymi protokołami Open API.
• Bezpieczna komunikacja urządzenia z usługą w chmurze (port 8883 – MQTTs – TLS )
• NETIO Cloud ma własne otwarte API , które można wykorzystać do sterowania wszystkimi urządzeniami na określonym koncie użytkownika (protokół MQTTS).

Przemysłowy standard

Listwa zasilająca NETIO została stworzona z naciskiem na jakość. Każda jednostka zawiera zestaw funkcji pomocniczych, zapewniających niezawodność i długą żywotność produktu w rzeczywistych warunkach.

• Otwarte API M2M
• Szeroki zakres temperatur pracy (od –20 ° C do + 65 ° C)
• PowerUp state – zdefiniowany stan wyjścia po załączeniu zasilania
• Opóźnienie PowerUp (wyjścia włączane po opóźnieniu)
• Możliwość aktualizacji oprogramowania przez Internet, kompatybilność wsteczna
• IOC – niezależna kontrola wyjścia
• ZVS – Zero Voltage Switching

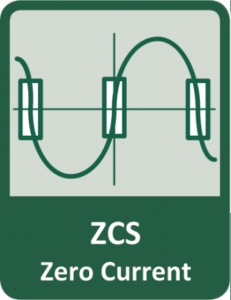

ZCS (przełączanie przy wartości natężenia prądu 0)

Ważną cechą NETIO PowerBox 4KE jest ZCS (Zero Current Switching).

ZVS kontroluje dokładny czas, w którym mechaniczne styki przekaźnika zamykają się i otwierają. Przełącza styki przekaźników w momencie gdy wartość natężenia prądu przechodzi przez zero.

• W dłuższej perspektywie wsparcie ZCS zwiększa niezawodność produktu, zapewniając mniejsze zużycie przekaźników.
• Ponieważ przekaźnik przełącza się w momencie , gdy sinusoidalny przebieg natężenie prądu przekracza poziom zerowy, negatywne skutki prądu rozruchowego są zniwelowane.
• Funkcje ZCS i opóźnienie załączenia zmniejszają ryzyko wyłączenia bezpieczników po przywróceniu zasilania po awarii.
• ZCS wydłuża żywotność podłączonego sprzętu, szczególnie w przypadku częstego włączania / wyłączania urządzeń które nie są do tego przeznaczone (np.  zasilacze).

Stan włączenia

W przypadku niektórych aplikacji ważne jest, aby ustalić stan gniazda zasilania natychmiast po włączeniu lub przywróceniu zasilania po awarii. W przypadku niektórych maszyn ważne jest, aby unikać chwilowego włączenia lub wyłączenia. Dlatego ten parametr określa zachowanie wyjściowego gniazda zasilania 110 / 230V przed rozpoczęciem pracy standardowej komunikacji z systemem nadrzędnym.

• Włączone
• Wyłączone
• LAST – przywraca ostatni stan sprzed odłączenia zasilania

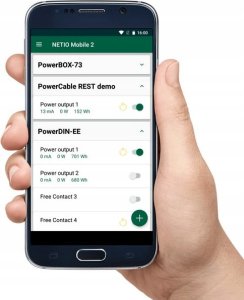

Aplikacja mobilna

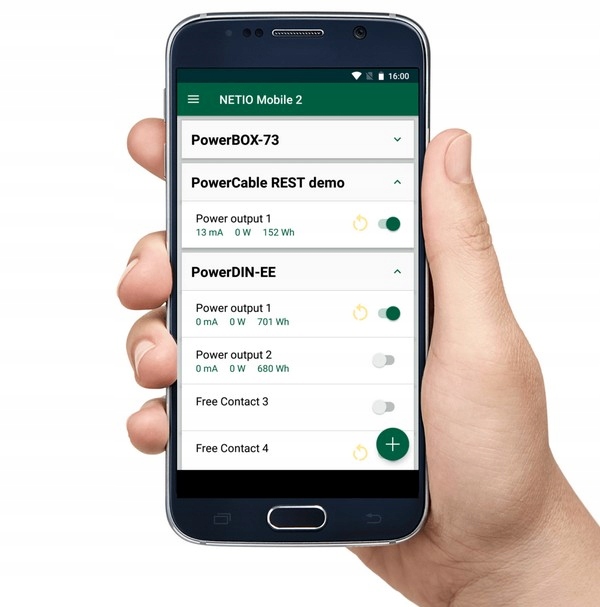

PowerBox 4KE może być sterowany przez sieć lokalną za pomocą aplikacji NETIO Mobile 2 (na urządzenia mobilne z systemem Android).

• Aplikacja mobilna umożliwia sterowanie wieloma urządzeniami i wszystkimi ich wyjściami.
• Urządzenie mobilne musi być podłączone do tej samej sieci LAN (przez WiFi).
• NETIO Mobile2 może skanować sieć LAN i wykrywać podłączone urządzenia. Wymagane jest połączenie WiFi z siecią LAN.

NETIO Mobile 2 nie jest dostępny dla użytkowników iOS. Zalecane używanie aplikacji firm trzecich:

• AN39 NETIO i aplikacje mobilne innych firm na iPhone – iOS (URL API, Telnet, Modbus)
• AN38 NETIO i aplikacje mobilne innych firm na Androida (URL API, Telnet, Modbus)

Harmonogram (czasowe przełączanie gniazd)

Przełączanie gniazd może być sterowane czasowo przez

Harmonogram

z interfejsem graficznym. Można łatwo skonfigurować włączanie / wyłączanie w określonych godzinach.

• Każde wyjście może mieć swój własny harmonogram
• Gdy Harmonogram (kalendarz) jest uruchomiony, wyjściem można sterować z NETIO Cloud, interfejsu internetowego lub Open API
• Harmonogram nie wymaga połączenia z Internetem (wymaga źródła czasu – serwera NTP – na przykład lokalnego routera ADSL / WiFi)

Dane techniczne

• LAN (RJ45): Tak
• WiFi: nie
• Demo online: tak
• Sieć: wbudowany serwer sieciowy
• Aktualizacja FW: Tak (przez interfejs sieciowy urządzenia)
• Pobieranie: Archiwum FW
• Aplikacja mobilna: NETIO Mobile2 (Android)
• Połączenie z chmurą wymagane do instalacji: Nie
• Przycisk sterujący dla każdego wyjścia: Nie
• Usługa: NETIO Cloud (usługa płatna, zabezpieczona przez TLS)
• Open API (protokoły M2M)
• HTTP JSON  (domyślnie)
• MQTT-flex  (rozszerzone MQTT, włączone SSL)
• HTTP Push JSON
• HTTP Push XML
• SNMP v1
• SNMP v3
• Modbus / TCP
• HTTP XML
• URL API  (http get) (tylko wyjścia)
• Telnet  (tylko wyjścia, wsteczna kompatybilność z KSHELL)

• Wsparcie Lua: Nie
• Funkcja harmonogramu: tak
• Funkcja IP WatchDog: Nie
• Dziennik zdarzeń: tak (internet)
• Pobór mocy: „x” w numerze modelu „3Px” określa typ wtyczki
• Mechaniczny wyłącznik zasilania: Nie
• Moc wyjściowa: „x” w numerze modelu „3x” określa typ gniazda (3 gniazda)
• Liczba sterowanych wyjść: 4
• Pomiary elektryczne: Nie
• Liczba mierzonych wyjść: 0

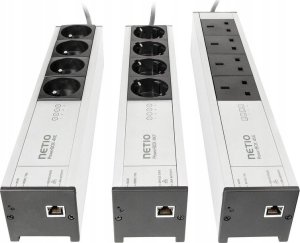

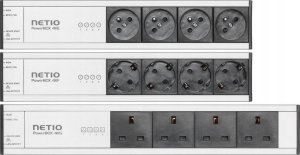

• Dostępne wersje gniazd elektrycznych:

  Typ E – FR – PowerBOX 3PE (230V / 16A)

• Zużycie prądu – wewnętrzne: 1-2 W.
• SPD – ochrona przeciwprzepięciowa: tak, typ 3
• Element przełączający: przekaźnik SPST-NO, ZVS
• ZVS ( zerowanie napięcia): Tak
• IOC (stan wyjścia niezależny od aktualizacji FW): Tak
• Stan zasilania wyjść: stan wł. / Wył. / Ostatni
• Charakterystyka mechaniczna: Profil aluminiowy – 320 x 62 x 62 mm + kabel 1,6 m
• Ochrona: IP30
• Wyjście dźwięku: nie
• Zakres temperatur: od -20 ° C do + 65 ° C
• Zaprojektowano i wyprodukowano: Unia Europejska (Czechy, Praga)
