Łucznik Elektrozaczep HARTTE XS12RM-C seria XS 12V DC rew. z monitoringiem i wyślizgiem

BIRA TRADE to polska, prywatna firma produkcyjna, specjalizująca się w projektowaniu, produkcji i dystrybucji mechanicznych i elektromechanicznych rozwiązań do systemów kontroli dostępu.

Od ponad 20 lat BIRA TRADE produkuje elektrozaczepy, co pozwala odpowiedzieć na potrzeby zarówno rynku rodzimego, jak i krajów eksportowych. Zakład produkcyjny mieści się w Michałowicach, blisko Warszawy.

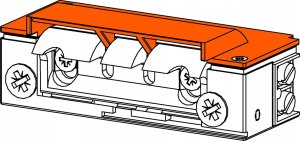

XS12R-C cechuje zintegrowany zasłonak stanowiący osłonę zapadki, umożliwiający zamontowanie elektrozaczepu bez poszerzania otworu w ościeżnicy pod wychylający się zaczep. Zasłonak stosujemy gdy elektrozaczep jest zamontowany w środkowej części ościeżnicy, najczęściej znajduje zastosowanie w drzwiach bezprzylgowych (bezfelcowych).

Zasłonak (prowadzenie języka zamka) zapewnia gładką pracę języka zamka klamkowego, jednocześnie chroniąc ościeżnicę przed zniszczeniem. Zapobiega również wpadaniu języka zamka klamkowego w przestrzeń pomiędzy elektrozaczepem a ościeżnicą, co może powodować zablokowanie drzwi. Zasłonak zintegrowany z elektrozaczepem, a także zasłonak zastosowany w blasze zaczepowej jest idealnym rozwiązaniem do drzwi bezprzylgowych (bezfelcowych) i wąskich ościeżnic.

Posiada symetryczną obudowę, regulowany zaczep w zakresie 3 mm. Możliwość montażu w drzwiach lewych i prawych.

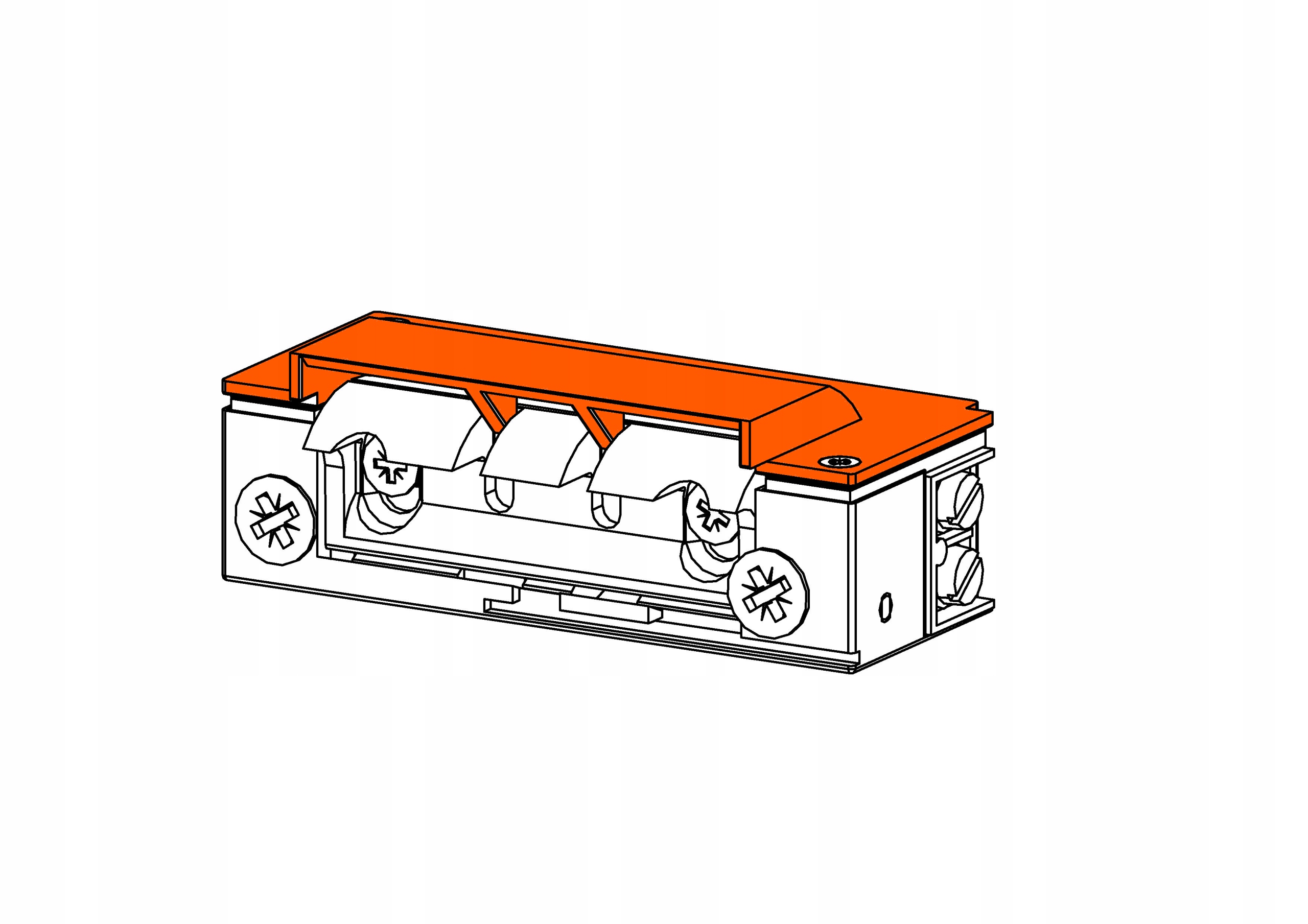

XS12R-C jest wysokiej klasy elektrozaczepem rewersyjnym który charakteryzuje się niskim poborem prądu. Działa odwrotnie w stosunku do standardowego elektrozaczepu. Normalnie jest otwarty. Jeśli go zasilimy to zamyka się. Wykorzystywany jest przede wszystkim do dróg ewakuacyjnych. W przypadku pożaru lub zagrożenia, kiedy zabraknie prądu drogi ewakuacyjne powinny zostać otwarte.

Elektrozaczepy z serii XS są wąskie (tylko 16,2 mm szerokości) i mają niewielkie wymiary, umożliwiające montaż w wąskich profilach i ościeżnicach drzwiowych. Zbudowane są symetrycznie – doskonale sprawdzają się w drzwiach lewych i prawych różnego typu. Zaczep posiada możliwość regulacji w zakresie 3mm i ma radialny kształt (nie wychodzi poza obrys elektrozamka) - wymaga mniejszego otworowania, co ułatwia i przyspiesza montaż.

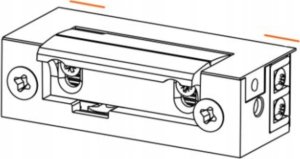

Budowa symetryczna – odległość do końca obudowy po obu stronach zaczepu jest równy,co ułatwia montaż ze względu na mniejszy rozmiar niż w wersji asymetrycznej. Dodatkowym atutem jest otworowanie na tej samej wysokości w ościeżnicy bez względu na kierunek drzwi.

Najważniejsze cechy elektrozaczepu XS12R-C:

• zintegrowany zasłonak
• typ pracy NO (normalnie otwarty) rewersyjny
• napięcie zasilania 10-14V DC
• oporność 60 Ohm
• pobór prądu DC 200 mA (niskoprądowy)
• symetryczna budowa
• praca ciągła pod prądem(100%ED)

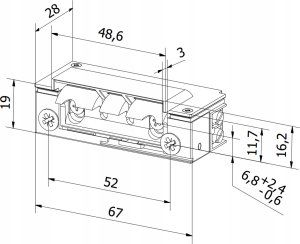

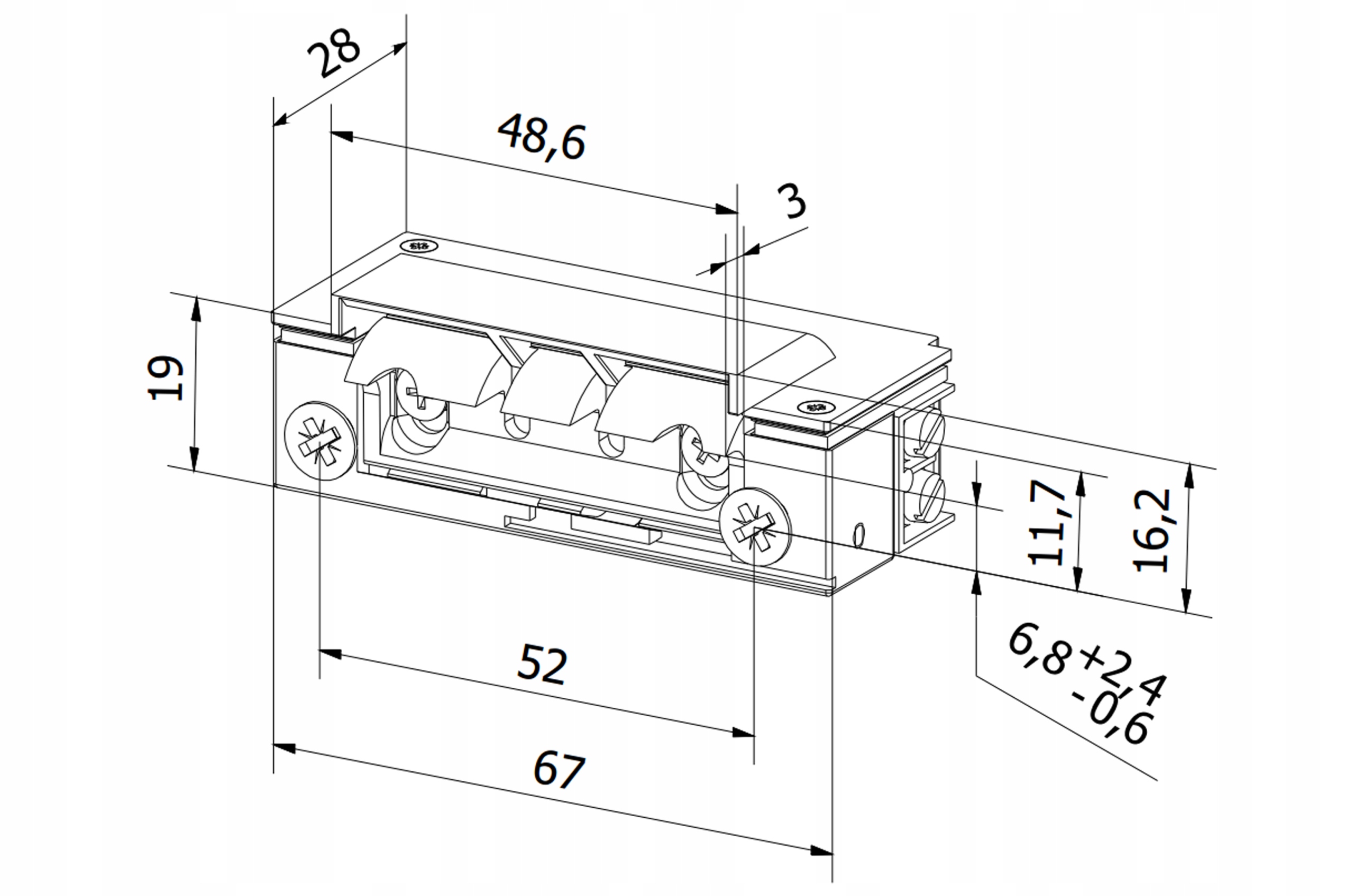

• wymiary: szerokość 16,2mm, wysokość 67mm, głębokość 28mm
• wytrzymałość mechaniczna – nacisk 3000N (300kg)
• wytrzymałość mechaniczna – cykle otwierania 200 000
• do drzwi lewych i prawych
• zasłonak regulowany w zakresie 3mm
• radialny kształt zaczepu – podczas otwierania zaczep nie wychodzi poza obrys zamka

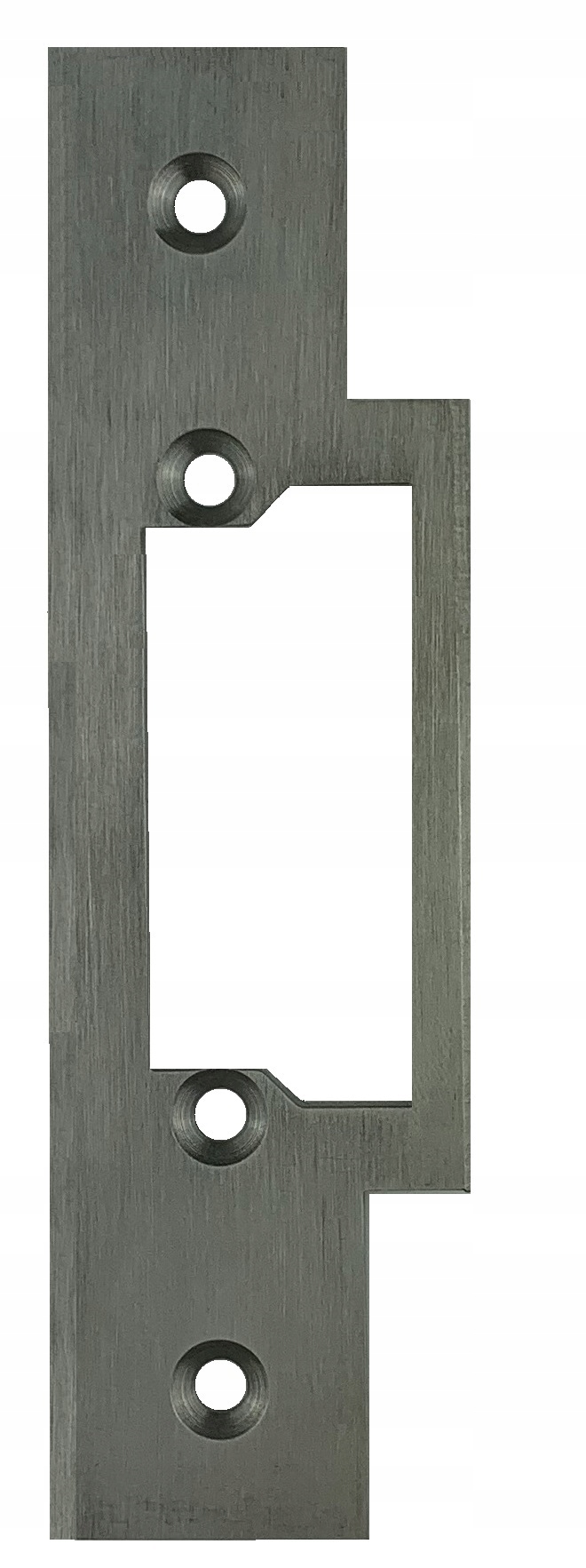

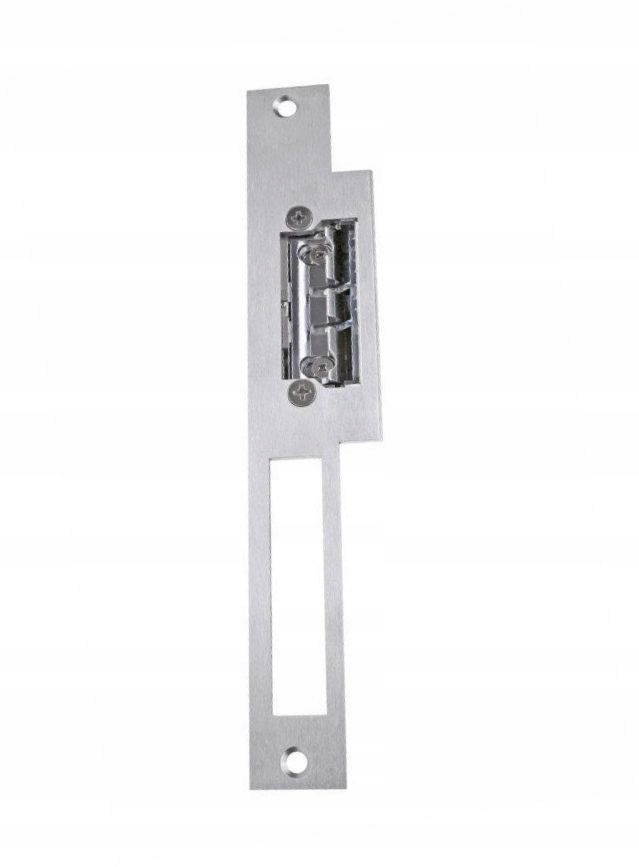

Firma BIRA produkuje także blachy zaczepowe. Poniżej przykładowa krótka, zamknięta blacha, dedykowana do elektrozaczepów z zasłonakiem. Można ją nabyć osobno.

Jak dobrać blachę montażową

Bardzo istotnym czynnikiem przy wyborze blachy zaczepowej jest umiejscowienie elektrozaczepu – na krawędzi ościeżnicylub w głębi, w centralnej części. Ważną rolę będzie tu odgrywał zastosowany zamek, gdyż to język zamka klamkowego wyznacza nam położenie elektrozaczepu, z którym ma współpracować. Przy montażu na krawędzi ościeżnicy wykorzystywane są blachy płaskie i kątowe, tymczasem przy umiejscowieniu elektrozaczepu w centralnej części ramy, będziemy potrzebować zamkniętej blachy  z zasłonakiem (zasłonak zapewnia prowadzenie języka zamka klamkowego i zabezpiecza ościeżnicę przed zniszczeniem i zarysowaniem)  dostosowanej do elektrozaczepu ze zintegrowanym zasłonakiem.

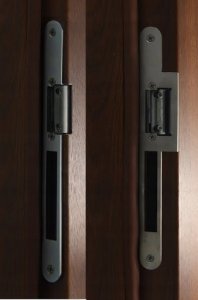

Na obrazku poniżej, z lewej - elektrozaczep zamontowany na krawędzi z użyciem blachy otwartej. Z prawej - elektrozaczep z zasłonakiem zamontowany na środku ościeżnicy, z użyciem dedykowanej blachy zamkniętej.

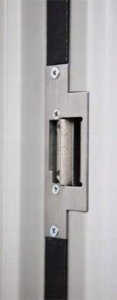

Przykład montażu elektrozaczepu z zasłonakiem, wraz z blachą montażową.

Dodatkowo...

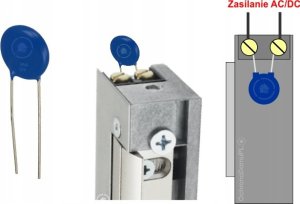

Wraz z elektrozaczepem zalecamy stosować warystor. Chroni on elektrozaczep i system kontroli dostępu przed szkodami wywołanymi przepięciami elektrycznymi. Jego podstawową funkcją jest redukcja tzw. pików elektrycznych, które negatywnie wpływają na urządzenia elektroniczne w systemach kontroli dostępu. Skoki napięcia występują podczas ściągania zasilania z cewki (elektrozaczep zawiera cewkę). Warystor eliminuje skoki powyżej 18V w przypadku zasilania napięciem stałym, i powyżej 14V w przypadku zasilania napięciem zmiennym.

Zalecany jest zarówno w przypadku zaawansowanych systemów kontroli dostępu, jak i w przypadku najprostszych rozwiązań, takich jak autonomiczne zamki szyfrowe, domofony, wideodomofony, itp.

Proste podłączenie i niewielki koszt sprawiają że ten niewielki element cieszy się dużym zainteresowaniem zarówno ze strony profesjonalnych instalatorów, jak i amatorów - majsterkowiczów. Zyski z jego zastosowania mogą być nieporównywalnie większe od kosztów jego zakupu.
