Lovato Electric LCD 4.3" 800x480 pojemnościowy panel obudowa RS485 głośnik DWIN HMI

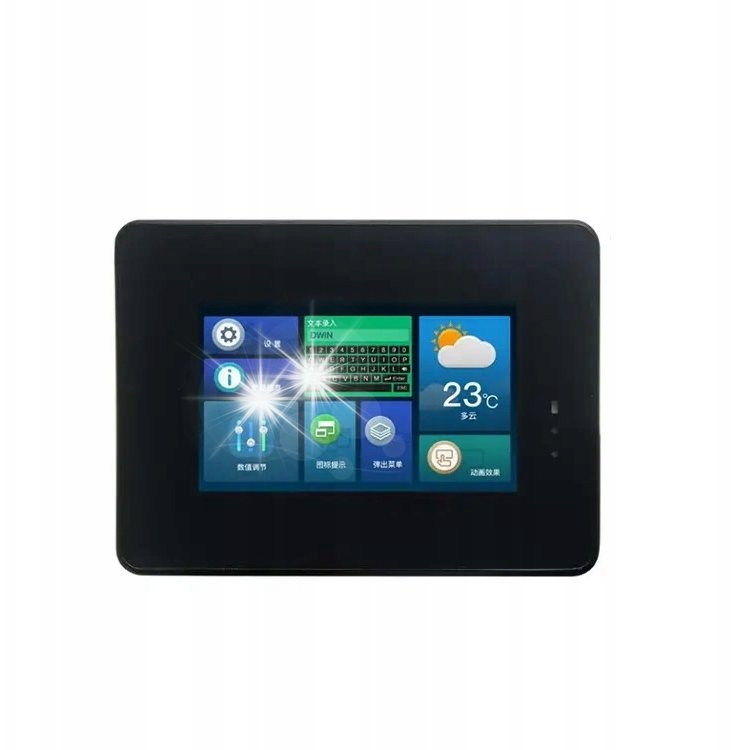

LCD 4.3" 800x480 Pojemnościowy Panel Dotykowy DWIN HMI – Nowoczesne rozwiązanie HMI

Moduł HMI DWIN HMI z wyświetlaczem LCD o przekątnej 4.3 cala to nowatorskie rozwiązanie, które łączy w sobie zaawansowaną technologię oraz funkcjonalność. Dzięki pojemnościowemu panelowi dotykowemu i wysokiej rozdzielczości 800x480 pikseli, użytkownicy mogą korzystać z intuicyjnego i wygodnego interfejsu, idealnego do różnorodnych zastosowań w automatyce i sterowaniu.

Wysoka rozdzielczość i jakość obrazu

Wyświetlacz IPS wyróżnia się znakomitą jakością obrazu, oferując 16.7 miliona kolorów oraz szerokie kąty widzenia wynoszące 85° w każdą stronę. Jasność na poziomie 260 nitów zapewnia doskonałą czytelność w różnych warunkach oświetleniowych, co czyni go idealnym rozwiązaniem zarówno do zastosowań wewnętrznych, jak i zewnętrznych.

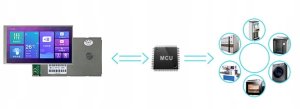

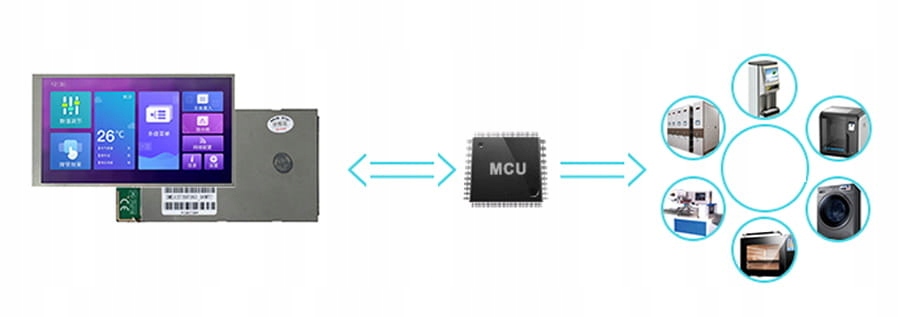

Interfejsy komunikacyjne RS485 i RS232

Moduł DWIN HMI obsługuje komunikację za pomocą interfejsów RS232 oraz RS485, co umożliwia łatwe połączenie z różnymi sterownikami PLC. Dzięki temu przesyłanie i odbieranie danych odbywa się w ustalonych ramach, co zwiększa efektywność i niezawodność systemu.

Funkcjonalność głośnika 2W

Wbudowany głośnik o mocy 2W umożliwia odtwarzanie dźwięków i powiadomień, co dodatkowo zwiększa interaktywność oraz funkcjonalność modułu. To doskonałe rozwiązanie dla projektów, które wymagają nie tylko wizualnej, ale także dźwiękowej interakcji z użytkownikiem.

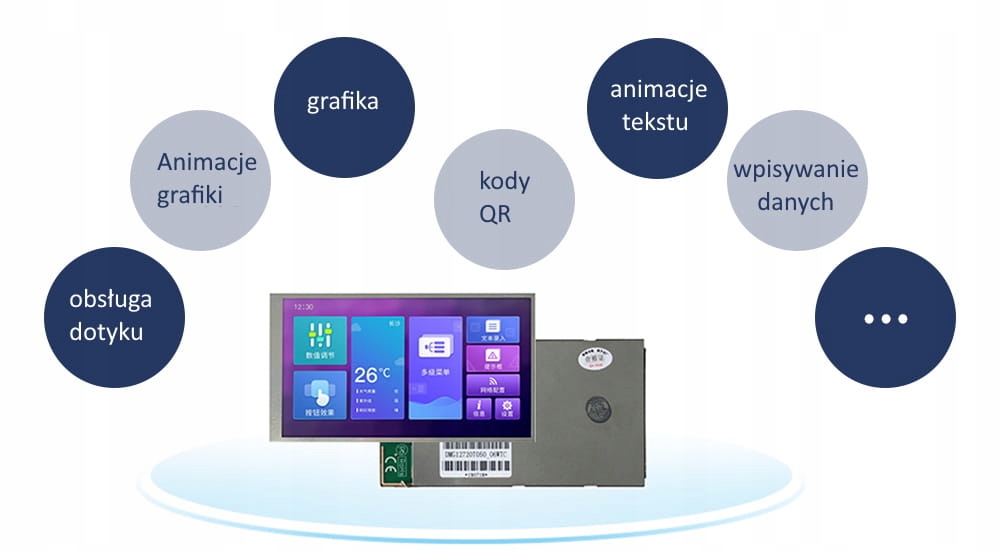

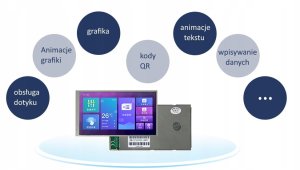

Innowacyjne projektowanie interfejsu użytkownika z DGUS TOOL

Użytkownicy mogą łatwo projektować interfejsy użytkownika za pomocą dedykowanej aplikacji DGUS TOOL. Dzięki tej aplikacji możliwe jest ładowanie gotowych grafik oraz tworzenie przycisków, wykresów i pól do wprowadzania danych, co znacznie upraszcza proces tworzenia i personalizacji interfejsu.

Wydajność zasilania i pobór prądu

Moduł zasilany jest napięciem od 6 do 36V DC, co zapewnia dużą elastyczność w zastosowaniach. Przy włączonym podświetleniu pobór prądu wynosi 100mA przy napięciu 12V, natomiast przy wyłączonym podświetleniu spada do 40mA.

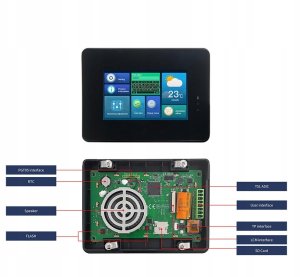

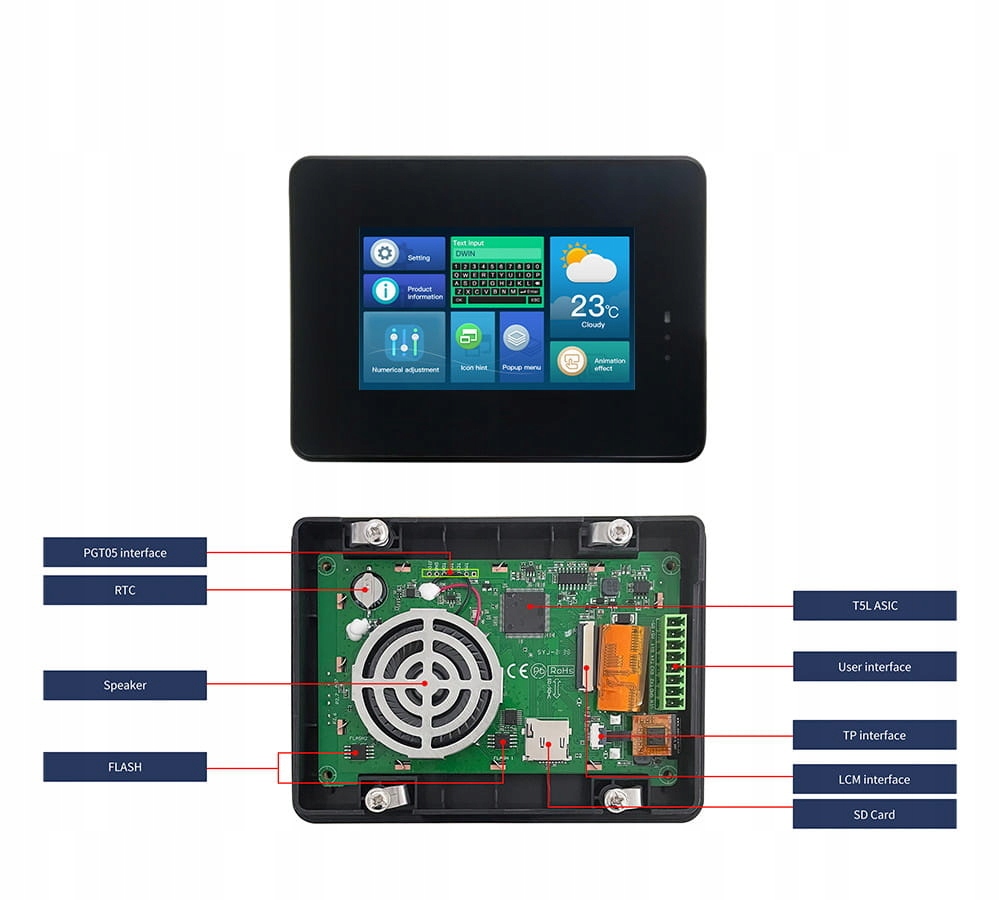

Specyfikacja techniczna LCD 4.3" DWIN HMI – Kluczowe parametry i możliwości

• Producent chipsetu: DWIN
• Rodzaj chipsetu: T5L ASIC
• Typ wyświetlacza: LCD IPS
• Rozdzielczość: 800x480 pikseli
• Ilość kolorów: 16.7M (16777216)
• Kąty widzenia: 85°/85°/85°/85° (L/R/U/D)
• Jasność: 260 nitów
• Typ panelu dotykowego: CTP (pojemnościowy)
• Struktura panelu dotykowego: G+G z powierzchnią z hartowanego szkła Asahi
• Twardość powierzchni: 6H
• Przepuszczalność światła: ponad 90%
• Napięcie zasilania: 6 ~ 36V DC
• Pobór prądu (włączone podświetlenie): 100mA przy 12V
• Pobór prądu (wyłączone podświetlenie): 40mA przy 12V
• Pamięć Flash: 16MBytes NOR Flash
• Moc głośnika: 2W
• Interfejs kart SD: FAT32
• Prędkość pobierania danych: 4Mb/s
• Interfejsy: RS232, RS485, UART

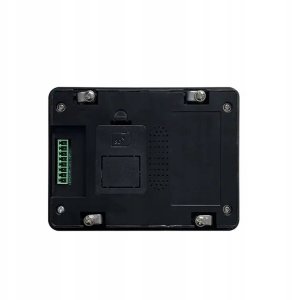

• Złącza użytkownika: 8 Pin 3.81mm
