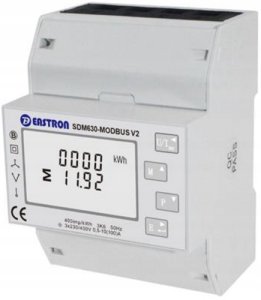

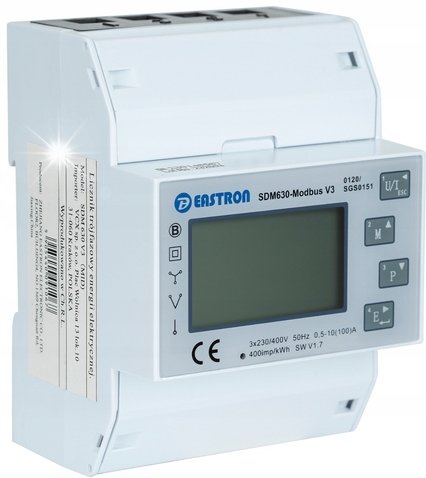

Licznik energii trójfazowy SDM 630 MODBUS V3

Licznik energii trójfazowy SDM 630 MODBUS V3 – Precyzyjne monitorowanie energii

Licznik energii trójfazowy SDM 630 MODBUS V3 to nowoczesne urządzenie, które umożliwia precyzyjne monitorowanie oraz pomiar parametrów elektrycznych w instalacjach trójfazowych. Dzięki zaawansowanej technologii, to narzędzie idealnie sprawdzi się dla osób pragnących efektywnie zarządzać zużyciem energii w swoich obiektach.

Wydajność i zakres pomiaru prądu do 100A

SDM 630 MODBUS V3 obsługuje maksymalny prąd do 100A, co czyni go odpowiednim rozwiązaniem dla różnorodnych zastosowań. Urządzenie działa w szerokim zakresie napięcia, co zapewnia jego wszechstronność oraz niezawodność w różnych warunkach.

Funkcje monitorowania napięcia i częstotliwości

Licznik oferuje możliwość monitorowania napięcia oraz częstotliwości, co pozwala na bieżąco śledzić stan instalacji elektrycznej. Dzięki temu użytkownicy mogą szybko reagować na wszelkie nieprawidłowości, co zwiększa bezpieczeństwo oraz efektywność energetyczną.

Zdalne odczyty dzięki złączu RS-485 i protokołowi Modbus-RTU

Urządzenie wyposażone jest w złącze RS-485 oraz obsługuje protokół Modbus-RTU, co umożliwia łatwe zdalne odczytywanie danych. To idealne rozwiązanie dla systemów automatyki budynkowej, które wymagają integracji z różnymi urządzeniami.

Wysoka odporność na warunki atmosferyczne – temperatura i wilgotność

SDM 630 MODBUS V3 jest przystosowany do pracy w ekstremalnych warunkach, z zakresem temperatur od -25°C do +55°C oraz wilgotnością do 95% bez kondensacji. Dzięki temu, urządzenie sprawdzi się w różnych środowiskach, zarówno w pomieszczeniach, jak i na zewnątrz.

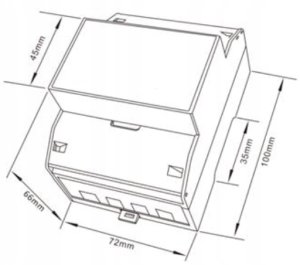

Wymiary i montaż na szynie DIN

Licznik ma kompaktowe wymiary 72×100 mm, co ułatwia jego montaż na szynie DIN. Dzięki temu, instalacja urządzenia jest szybka i prosta, a jego niewielkie rozmiary pozwalają na oszczędność miejsca w rozdzielniach elektrycznych.

Wyświetlacz i wyjścia impulsowe – łatwe zarządzanie danymi

Urządzenie wyposażone jest w czytelny wyświetlacz, który prezentuje kluczowe parametry, takie jak napięcie, częstotliwość, natężenie prądu oraz zużycie energii. Dodatkowo, SDM 630 MODBUS V3 posiada dwa wyjścia impulsowe, w tym jedno konfigurowalne, co ułatwia zarządzanie danymi.

Klasa dokładności i parametry techniczne

Licznik energii trójfazowy SDM 630 MODBUS V3 charakteryzuje się wysoką klasą dokładności, co zapewnia precyzyjne pomiary. Dzięki zastosowaniu nowoczesnych technologii, użytkownicy mogą być pewni, że otrzymują rzetelne dane dotyczące zużycia energii.

Specyfikacja techniczna Licznika energii trójfazowego SDM 630 MODBUS V3

• Napięcie AC (Un) - 3×230(400)V
• Zakres napięcia - 80 ~ 120% Un
• Prąd bazowy (Ib) - 10A
• Prąd maksymalny (Imax) - 100A
• Prąd minimalny (Imin) - 0,5A
• Prąd rozruchowy - 0,4% Ib
• Pobór energii - ≤ 2W/10VA (obwód pomiarowy napięcia), ≤ 4VA (obwód pomiarowy natężenia)
• Częstotliwość - 0,2% średniej częstotliwości
• Współczynnik mocy - 1% jedności (0,01)
• Moc czynna (W) - ±1% maksymalnego zakresu
• Moc bierna (VAr) - ±1% maksymalnego zakresu
• Moc pozorna (VA) - ±1% maksymalnego zakresu
• Energia czynna (Wh) - Klasa 1 IEC 62053-21
• Energia bierna (VARh) - ±1% maksymalnego zakresu
• Czas odpowiedzi na sygnał - 1s
• Temperatura otoczenia pracy - -25°C do 55°C
• Temperatura składowania - -40°C do 70°C
• Wilgotność względna - 0 – 95% bez kondensacji
• Wysokość pracy - do 2000 m n.p.m.
• Czas rozgrzewania - 5s
• Wibracje - 10Hz do 50Hz, 2g, IEC 60068-2-6
• Wstrząsy - 30g
• Wymiary szyny DIN - 72×100 mm (szer. x wys.) wg DIN 43880
• Montaż - szyna DIN (DIN 43880)
• Stopień ochrony - IP51 (w pomieszczeniu)
• Materiał - Tworzywo samogasnące Ul94 V-0
• Wyświetlacz - 400 Imp/kWh
• Wyjścia impulsowe - dwa, w tym jedno konfigurowalne
• Złącze - RS-485

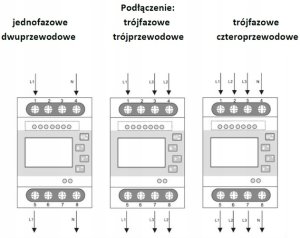

• Typy zasilania - 1p2w, 3p3w, 3p4w
• Maksymalne obciążenie - 100A bez przekładników prądowych (CT)
