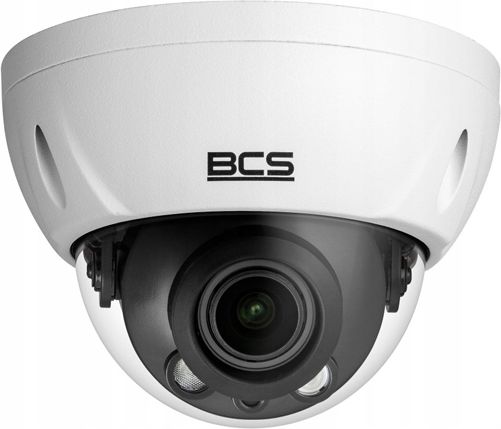

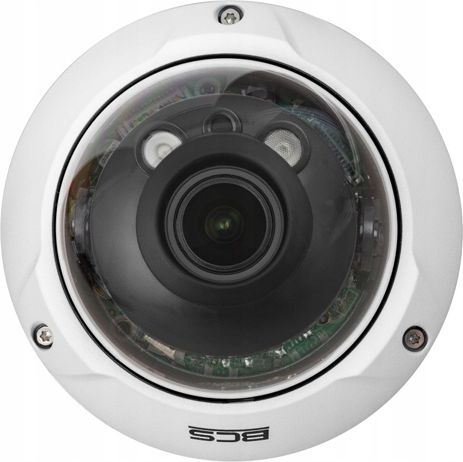

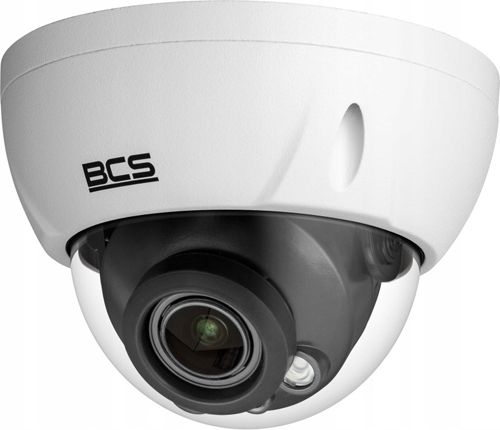

BCS Kamera IP kopułkowa L-DIP48VSR4-Ai1

BCS-L-DIP48VSR4-Ai1 - Wandaloodporna kamera megapikselowa, przeznaczona do pracy w systemie monitoringu IP BCS Line.

Dodatkową zaletą kamery jest wandaloodporna obudowa. Dzięki niej, kamerę można zastosować w miejscach, w których może dojść do aktów chuligaństwa lub wandalizmu. Przykładowo można jej użyć do realizacji monitoringu na stacjach kolejowych, podziemnych przejściach, obiektach użytku publicznego, itp.

Do elementów wyróżniających kamery BCS-L-DIP48VSR4-Ai1 można zaliczyć:

• Przetwornik obrazu 1/2.7" PS CMOS - max. rozdzielczość 8 Mpx
• Zmiennoogniskowy obiektyw MOTOZOOM 2.7 - 13.5 mm (F1.5) - kąt widzenia 113° - 31° w poziomie
• Interfejs sieciowy fast ethernet (10 / 100 M) oraz wsparcie technologii ONVIF
• Wsparcie standardu PoE 802.3af
• Sprzętowa realizacja funkcji szerokiego zakresu dynamiki WDR 120 dB
• Wbudowany oświetlacz podczerwieni (40 m) i mechaniczny filtr podczerwieni
• Wbudowane gniazdo na kartę microSD (max. 256 GB)
• Wbudowany mikrofon
• Wbudowane 1 wejście i 1 wyjście audio
• Wbudowane 1 wejście i 1 wyjście alarmowe
• Obsługa kompresji H.265+ / H.265 / H.264+ / H.265 / MJPEG / Ai Coding i potrójny strumień kodowania
• Szczelna i wytrzymała obudowa IP67 / IK10

Poprawiają one automatyzację systemu CCTV, przez co umożliwiają efektywniejszy nadzór i ułatwiają pracę z systemem. Przykładowe obsługiwane funkcje:

• Smart Motion Detection - SMD Plus
• Ochrona perymetryczna - wtargnięcie w obszar, przekroczenie linii
• Rozpoznawanie osoba / pojazd mechaniczny, co umożliwia redukcję fałszywych alarmów

Do budowy kamery wykorzystano wysokiej jakości przetwornik obrazu 1/2.7" progressive scan CMOS. Dzięki niemu jest ona w stanie wygenerować pełen żywych kolorów i drobnych detali materiał wideo. Maksymalna dostępna rozdzielczość obrazu wynosi 3840 x 2160 (max. 25 kl/s @ 8 Mpx). Materiał wideo w rozdzielczości 8 Mpx prawidłowo odwzorowuje drobne detale obserwowanego planu i umożliwia wykonanie efektywnego zoomu cyfrowego. Dzięki czemu kamera BCS-L-DIP48VSR4-Ai1 sprawdza się świetnie w systemach, którym stawia się wysokie wymagania co do jakości generowanego obrazu.

Skuteczna odległość detekcji, obserwacji, rozpoznawania i identyfikacji dla kamery BCS-L-DIP48VSR4-Ai1 wynosi:

• Detekcja - 85 ~ 280  m
• Obserwacja - 34 ~ 112 m
• Rozpoznawanie - 17 ~ 56 m
• Identyfikacja - 8 ~ 28 m

Dodatkową zaletą zastosowanego przetwornika jest wysoka czułość. Dzięki niej, kamera może skutecznie rejestrować przejrzysty i kolorowy obraz, nawet w warunkach bardzo słabego oświetlenia. Aby generować kolorowy obraz potrzebuje oświetlenia jedynie na poziomie 0.008 lux.

Kamera jest również wyposażona w zmiennoogniskowy obiektyw typu MOTOZOOM 2.7 - 13.5 mm (F1.5). Umożliwia on swobodną regulację zbliżenia i kąta widzenia, dzięki którym kamera jest uniwersalna (113° - 31° w poziomie / 58° - 18° w pionie). Przykładowo można ją wykorzystać do realizacji funkcji podglądu ogólnego lub obserwacji konkretnego, stosunkowo bliskiego kadru. Dodatkową zaletą zmiennoogniskowego obiektywu jest duża swoboda w wyborze miejsca montażu kamery. Praktycznie niezależnie od miejsca zamocowania, można tak dobrać obserwowany kadr, aby kamera spełniała swoją funkcję w systemie.

Cechą charakterystyczną obiektywu typu MOTOZOOM jest wbudowany silniczek elektryczny. Umożliwia on zdalną regulację zarówno szerokości ogniskowej, jak i ostrości kamery. Właściwość ta wyklucza konieczność wspinania się do kamery aby ustawić obiektyw. Co za tym idzie, proces montażu i regulacji kamery jest łatwiejszy i szybszy.

Kamera posiada wbudowany WEB Server i interfejs sieciowy fast ethernet, dzięki którym można nawiązać z nią zdalne połączenie. Pracujący zdalnie użytkownik może np. podglądać obraz z kamery "na żywo" lub odtwarzać nagrania zapisane na karcie microSD. Jeżeli posiada uprawnienia administratora systemu może również zdalnie zmieniać parametry pracy kamery. Dostępna funkcjonalność podczas pracy zdalnej zależy od sposobu zestawienia połączenia, które można zrealizować przy pomocy:

• Przeglądarki internetowej, z poziomu której użytkownik ma dostęp do pełnej funkcjonalności i może swobodnie konfigurować parametry pracy kamery
• Dedykowanego oprogramowania BCS Manager, służącego do budowy zaawansowanego centrum zarządzania systemem monitoringu z poziomu komputera
• Aplikacji na urządzenia mobilne (iOS / Android), która daje dostęp do podstawowej funkcjonalności

Do cech charakterystycznych oprogramowania BCS Manager można zaliczyć:

• Obsługę do 1000 połączeń
• Podgląd na żywo 256 kanałów (max. 64 okna na karcie)
• Tworzenie schematów alarmowych
• Synchroniczne odtwarzanie nagrań z max. 36 kamer jednocześnie (zdalnie i lokalnie)
• Zdalną konfiguracja urządzeń, tworzenie grup urządzeń i zarządzanie nimi
• Sterowanie kamerami PTZ
• Obsługę audio
• Obsługę TV WALL

Dodatkową zaletą kamery jest wsparcie sieciowego standardu ONVIF (profil S / profil G / profil T). Dzięki niemu może ona współpracować z rejestratorami innych producentów, które również wspierają ten standard.

Kamera wspiera technologię Power over Ethernet, która umożliwia transmisję danych i energii elektrycznej po tym samym kablu UTP. Dzięki niej zasilanie kamery można zrealizować bezpośrednio z poziomu switcha PoE - przykładowo z poziomu switcha wbudowanego do rejestratora NVR serii "P". Do największych zalet technologii Power over Ethernet można zaliczyć:

• Zwiększa elastyczność instalacji i umożliwia montaż kamer w miejscach, do których nie da się doprowadzić standardowych zasilaczy
• Zmniejsza liczbę przewodów niezbędnych do prawidłowej instalacji, co może przyspieszyć montaż i zmniejszyć jego koszty
• Nie wymaga żadnej konfiguracji - po podłączeniu kamery do switcha PoE, ten automatycznie ją zasili

Dużą zaletą kamery BCS-L-DIP48VSR4-Ai1 jest sprzętowa realizacja funkcji szerokiego zakresu dynamiki WDR 120 dB. Zapewnia ona dużą rozpiętość tonalną, umożliwiając obserwację planu na którym znajdują się jednocześnie jasne i ciemne obiekty. Dzięki funkcji WDR kamera może skutecznie obserwować obiekty umieszczone na bardzo jasnym tle lub obiekty znajdujące się w cieniu, gdy reszta plany jest dobrze oświetlona.

Przykładowo kamerę z WDR 120 dB można zamontować we wnętrzu pomieszczenia i zwrócić w stronę przeszklonego wejścia. Nawet podczas słonecznych dni, twarze osób wchodzących do obiektu nie będą zaciemnione i ich identyfikacja będzie możliwa.

Podstawowe funkcje kamery BCS-L-DIP48VSR4-Ai1:

• Dzień/noc - Dostosowuje pracę kamery w zależności od pory dnia, tak aby zachować jak najlepszą jakość obrazu w dzień oraz jak najwyższą czułość w nocy przy słabym oświetleniu
• DNR -Redukcja szumów poprawiająca ogólną jakość obrazu w warunkach słabego oświetlenia
• AWB - Automatyczny balans bieli, umożliwiający wierne odwzorowanie kolorów
• AGC - Automatycznie wzmacnia sygnał wyjściowy, w przypadku spadku natężenia oświetlenia
• BLC - Kompensacja światła tła, umożliwia skuteczną obserwację obiektów na silnie oświetlonym tle
• HLC - Kompensacja światła reflektorów, zwiększa prawdopodobieństwo np. poprawnej detekcji tablic rejestracyjnych w warunkach nocnych, gdy światła samochodu są włączone
• Strefy prywatności - Programowalne stery, umożliwiające zamaskowanie obszarów obrazu, które nie powinny być obserwowane (4 strefy)

Kamera jest wyposażona w oświetlacz podczerwieni, o skutecznym zasięgu wynoszącym do 40 m. Dzięki niemu może ona poprawnie pracować w nocy, w warunkach słabego oświetlenia a nawet całkowitej ciemności. Oświetlacz uruchamia się automatycznie gdy natężenie światła dziennego spadnie poniżej pewnego poziomu i uruchomi się tryb nocny.

Kamera jest również wyposażona w mechaniczny, przesuwny filtr podczerwieni (ICR). W trybie dziennym jest on aktywny i odbija znaczną część promieniowania podczerwonego. Dzięki czemu generowany obraz zachowuje wysoką jakość i naturalne kolory. Kiedy kamera przełącza się w tryb nocny, filtr zostaje automatycznie ściągnięty z przetwornika. Poprawiają się parametry czułości i możliwa jest praca przy sztucznym oświetleniu IR.

Kamera posiada wbudowane gniazdo na kartę microSD, o maksymalnej pojemności 256 GB. Karta służy jako zapasowe miejsce pamięci, które można wykorzystać do tworzenia lokalnych kopii nagrań. Dodatkowo kamera z zastosowaną kartą może pracować w pełni autonomiczne, tworząc miniaturowy system monitoringu. W takim systemie wszystkie nagrania są zapisywane na karcie i jest on obsługiwany z poziomu przeglądarki internetowej.

Należy pamiętać, że karty microSD maja ograniczoną liczbę zapisów. Przy nagrywaniu ciągłym, nawet najwyższej jakości karta przestanie działać po stosunkowo krótkim okresie.

Dodatkową zaletą kamery są wbudowane 1 wejście i 1 wyjście alarmowe. Służą one do integracji z urządzeniami systemu alarmowego, kontroli dostępu lub automatyki domowej, umożliwiając realizację zaawansowanych funkcji sterowania:

• Wejście alarmowe - umożliwia podłączenie takich urządzeń jak czujka ruchu, kontaktron lub fotokomórka. Po naruszeniu wejścia aktywuje się wcześniej zaprogramowana funkcja - przykładowo zwiększa się rozdzielczość obrazu i liczba rejestrowanych klatek
• Wyjście alarmowe - umożliwia podłączenie do kamery zewnętrznego sygnalizatora, centrali alarmowej, itp. Można je również wykorzystać do realizacji funkcji automatycznego sterowania, takiej jak np. załączanie oświetlenia

Kamera korzysta z zaawansowanej kompresji obrazu H.265, będącej następcą popularnej w systemach CCTV kompresji H.264. Nowsza wersja umożliwia nawet dwukrotnie mocniejszą kompresję danych, przy praktycznie niezmniejszonej jakości obrazu. Dzięki czemu możliwa jest archiwizacja nagrań z dłuższego okresu i dodatkowo zmniejszają się wymagania dotyczące przepustowości łącza internetowego. Obsługiwane kompresje obrazu:

• H.265+
• H.265
• H.264+
• H.264
• MJPEG
• Ai Coding

Kamerę można w dowolnym momencie przełączyć w kompresję H.264 i podłączyć do rejestratora, który nie obsługuje H.265.

Kamera obsługuje również 2 strumienie kodowania, z których każdy może być niezależnie konfigurowany przez użytkownika. Dzięki nim możliwe jest ustawienie wysokiej jakości obrazu do archiwizacji i obrazu o niższych parametrach do zdalnego podglądu:

• Strumień główny - 1 ~ 25/30 kl/s @ 3840 x 2160
• Strumień drugi - 1 ~ 25 kl/s @ 704 x 576 / 1 - 30 kl/s @ 704 x 480

Kamerę umieszczono w szczelnej obudowie zewnętrznej (IP67), która gwarantuje niemal całkowitą odporność na wpływ czynników pogodowych. Dzięki niej kamerę można zamontować na zewnątrz, bez obawy, że złe warunki pogodowe spowodują jej uszkodzenie. Obudowa w klasie szczelności IP67 zapewnia ochronę przed:

• Zapyleniem i dostaniem się do jej wnętrza drobnych zabrudzeń
• Opadami atmosferycznymi i wodą bryzgającą ze wszystkich stron
• Skrajnie niskimi i wysokimi temperaturami z zakresu -30...+60 °C

Parametry techniczne:

• Przetwornik obrazu: 1/2.7'' PS CMOS
• Max. rozdzielczość: 3840 x 2160 (8 Mpx)
• Prędkość: max. 25 kl/s @ 8 Mpx
• Obiektyw: MOTOZOOM
• Szerokość ogniskowej: 2.7 - 13.5 mm
• Kąt widzenia: 113° - 33° w poziomie, 58° - 18° w pionie
• Zasięg oświetlacza: Do 40 m
• Czułość: 0 lux (wł. IR)
• Mechaniczny filtr podczerwieni (ICR): TAK
• Dzień/noc: TAK
• Kompresja obrazu: H.265+ / H.265 / H.264+ / H.264 / MJPEG
• WDR 120 dB: TAK
• SMD: TAK
• IVS: TAK
• Funkcje: Dzień/noc, DNR, AWB, AGC, BLC, HLC, Strefy prywatności
• Interfejs Ethernet: 10 / 100 Mb/s
• Obsługa audio: TAK
• Wbudowany mikrofon: TAK
• Wejścia audio: 1x
• Wyjścia audio: 1x
• Wejścia alarmowe: 1x
• Wyjścia alarmowe: 1x
• Karta SD / microSD: TAK
• Kolor obudowy: Jasny
• Obudowa: IP67
• Obudowa wandaloodporna: TAK
• Obudowa zewnętrzna: TAK
• Temperatura pracy: -30...+60 °C
• Zasilanie: 12 V DC, PoE 802.3af
• Pobór mocy: max. 7.3 W
• Wymiary: Ø 122 x 94 mm
• Waga: 0.5 kg
