Kabel Belden 1694ELW - 75 Ohm SDI Coax,

1694ELW - 75 Ohm SDI Coax – Wysokiej jakości kabel wideo

Kabel coaxialny SDI 1694ELW od firmy Belden to znakomity wybór dla profesjonalistów w dziedzinie wideo. Dzięki impedancji 75 Ohm, zapewnia on doskonałą jakość sygnału, co czyni go idealnym do zastosowań wideo, w tym cyfrowego wideo, UHDTV 6 Gb/s oraz HD-SDI 1080p. Jego odporność na promieniowanie UV sprawia, że sprawdzi się zarówno w warunkach wewnętrznych, jak i zewnętrznych.

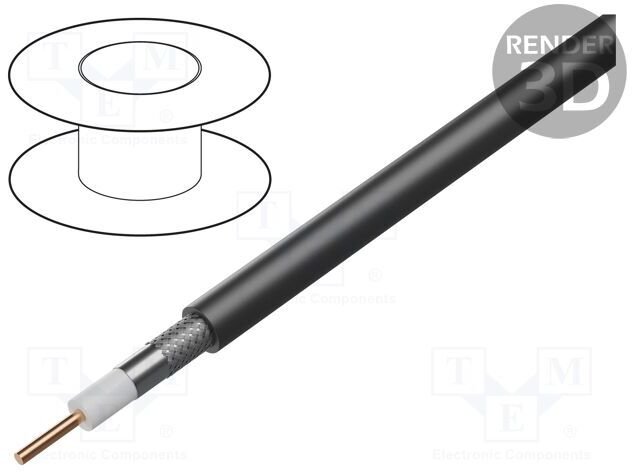

Konstrukcja i materiały – Solidna miedź i izolacja PE

Kabel 1694ELW wyróżnia się konstrukcją RG-6, co zapewnia mu niezawodność i trwałość. Przewodnik wykonany z gołej miedzi (18 AWG) gwarantuje doskonałe przewodnictwo. Izolacja z polietylenu (PE) oraz podwójne ekranowanie – folia aluminiowa i 95% ekran z miedzi cynowanej – skutecznie chronią sygnał przed zakłóceniami. Zewnętrzna osłona z materiału LSZH (niska emisja dymu i halogenów) zapewnia bezpieczeństwo w przypadku pożaru.

Zastosowania – Idealny do cyfrowego wideo i UHDTV

Kabel 1694ELW to doskonałe rozwiązanie dla profesjonalnych aplikacji wideo, w tym transmisji cyfrowego wideo oraz UHDTV. Dzięki swojej konstrukcji i właściwościom, sprawdzi się w różnych warunkach, zarówno w studiach telewizyjnych, jak i w plenerze.

Właściwości elektryczne – Niskie tłumienie i wysoka odporność

Kabel charakteryzuje się niską tłumiennością, co zapewnia wysoką jakość sygnału. Tłumienność wynosi od 0.8 dB/100m przy 1 MHz do 58.1 dB/100m przy 6000 MHz. Dodatkowo, nominalna pojemność wynosi 53 pF/m, co czyni go idealnym wyborem dla wymagających aplikacji wideo.

Zgodność z normami – Euroclass Cca i IEC 60332-1-2

Kabel 1694ELW spełnia normy dotyczące ochrony przeciwpożarowej (CPR Euroclass: Cca-s1a,d1,a1) oraz jest zgodny z dyrektywami europejskimi. Oferuje również wysoką odporność na temperatury, z zakresem pracy od -30°C do +70°C, co czyni go wszechstronnym rozwiązaniem w różnych warunkach.

Specyfikacja techniczna 1694ELW – Szczegóły techniczne i parametry

• Rodzaj kabla: SDI Coax
• Impedancja: 75 Ohm
• Typ RG: RG-6
• Przewodnik: Miedź goła (18 AWG)
• Izolacja: PE (polietylen)
• Ekran: Folia + 95% ekran z miedzi cynowanej
• Zewnętrzna osłona: LSZH (niska emisja dymu i halogenów)
• Dopuszczalna temperatura pracy: -30°C do +70°C
• Dopuszczalna temperatura instalacji: -5°C do +50°C
• Dopuszczalna temperatura przechowywania: -30°C do +70°C
• Tłumienność przy 1 MHz: 0.8 dB/100m
• Tłumienność przy 6000 MHz: 58.1 dB/100m
• Nominalna pojemność: 53 pF/m
• Nominalna impedancja: 75 Ohm
• Zgodność z CPR: Euroclass Cca-s1a,d1,a1
• Długości dostępne: 100 m, 305 m, 500 m, 1000 m
