IDMAR Zawór kulowy DN125 do wody WK 2a Sandwich kołnierzowy 1,6 MPa

Zawór kulowy DN125 WK2A Sandwich to solidna armatura przemysłowa, która sprawdzi się w różnych instalacjach wodnych, ciepłowniczych oraz HVAC, zapewniając niezawodność i długotrwałą eksploatację.

• Średnica nominalna 125 mm umożliwia efektywny transport medium w instalacjach o dużym przepływie.
• Maksymalne ciśnienie robocze 1,6 MPa (16 bar) pozwala na zastosowanie w wymagających warunkach przemysłowych.
• Zakres temperatur od -20 °C do +200 °C sprawia, że zawór jest uniwersalny i może być używany w różnych aplikacjach.
• Konstrukcja z certyfikowanej stali P355NL1 zapewnia wysoką odporność na korozję oraz wytrzymałość mechaniczną, co przekłada się na długą żywotność.
• Potrójne uszczelnienia O-ringi NBR70 oraz uszczelnienia z PTFE gwarantują szczelność klasy A, eliminując ryzyko wycieków.
• Kompaktowa konstrukcja typu sandwich o długości zabudowy 600 mm oszczędza miejsce w instalacji, co ułatwia montaż.
• Możliwość zastosowania siłownika elektrycznego lub pneumatycznego zwiększa elastyczność w zakresie automatyzacji procesów.

Zawór kulowy DN125 do wody WK 2a Sandwich 1,6 MPa – Profesjonalna armatura przemysłowa

Zawór kulowy DN125 WK2A Sandwich 1,6 MPa to nowoczesne rozwiązanie w obszarze armatury przemysłowej, doskonałe do wykorzystania w instalacjach wodnych, ciepłowniczych oraz HVAC. Jego nominalna średnica wynosząca 125 mm oraz maksymalne ciśnienie robocze równe 16 bar (1,6 MPa) gwarantują niezawodne działanie w różnorodnych warunkach operacyjnych.

Zastosowanie zaworu kulowego DN125 WK2A Sandwich w instalacjach wodnych

Zawór kulowy DN125 WK2A Sandwich jest niezwykle wszechstronny i może być używany w wielu aplikacjach, takich jak sieci ciepłownicze, instalacje HVAC oraz wodociągowe. Doskonale sprawdza się w transporcie wody pitnej, technologicznej, pary wodnej, glikolu oraz sprężonego powietrza, co czyni go kluczowym elementem w przemyśle chemicznym i petrochemicznym.

Kompaktowa konstrukcja i oszczędność miejsca w instalacji

Jego kompaktowa konstrukcja typu sandwich, z długością zabudowy wynoszącą 600 mm, umożliwia efektywne wykorzystanie przestrzeni w instalacjach. Dzięki temu, zawór idealnie nadaje się do miejsc o ograniczonej przestrzeni, gdzie każdy centymetr ma znaczenie.

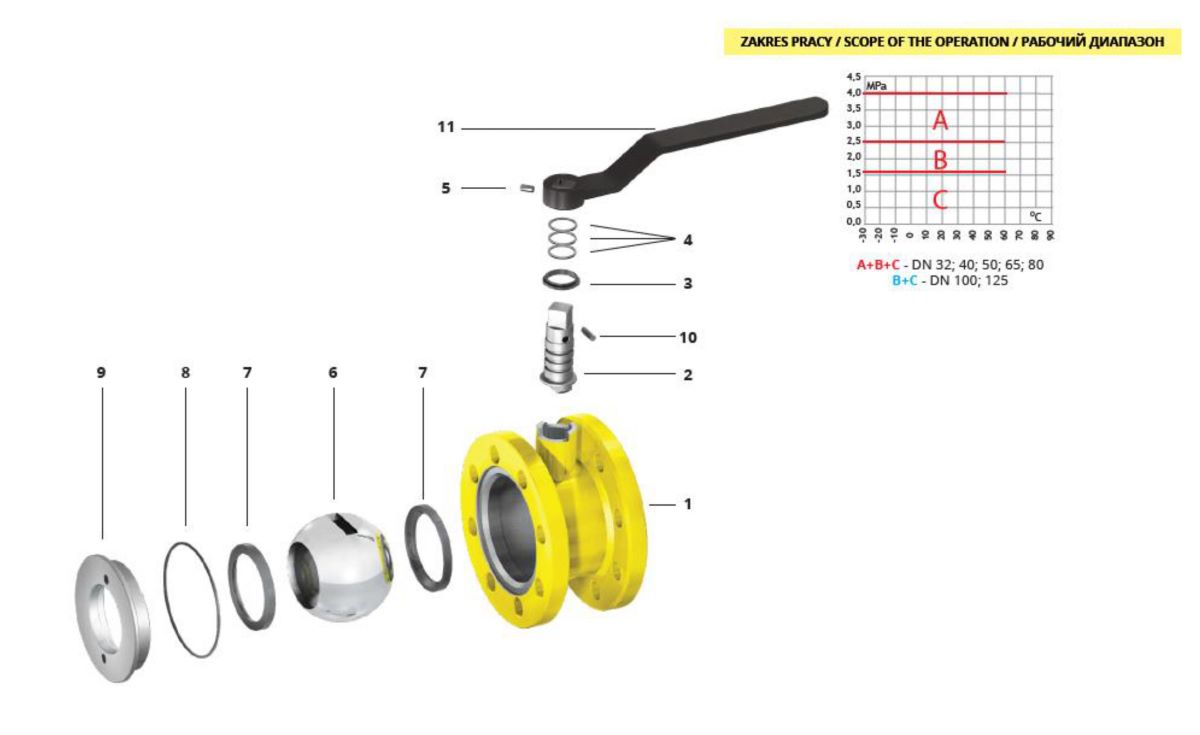

Wysoka jakość materiałów – stal P355NL1 i uszczelnienia PTFE

Zawór został wykonany z certyfikowanej stali P355NL1, co zapewnia mu wysoką wytrzymałość mechaniczną oraz odporność na korozję. Uszczelnienia z PTFE z dodatkiem 20% węgla oraz potrójne O-ringi NBR70 gwarantują szczelność klasy A, co przekłada się na długotrwałe i niezawodne użytkowanie.

Efektywność i niezawodność w systemach ciepłowniczych i HVAC

Ten zawór kulowy wyróżnia się wysoką efektywnością oraz niezawodnością, co czyni go idealnym rozwiązaniem dla systemów ciepłowniczych oraz HVAC. Dzięki swojej konstrukcji i zastosowanym materiałom, zapewnia długą żywotność oraz minimalizuje ryzyko awarii.

Gotowość do automatyzacji – możliwość montażu siłowników

Zawór kulowy DN125 WK2A Sandwich jest przystosowany do automatyzacji, co umożliwia łatwy montaż siłowników elektrycznych lub pneumatycznych. To sprawia, że jego obsługa staje się jeszcze bardziej efektywna i wygodna, co jest kluczowe w nowoczesnych instalacjach przemysłowych.

Specyfikacja techniczna zaworu kulowego DN125 WK2A Sandwich 1,6 MPa

• Producent: IDMAR Group
• Średnica nominalna: DN 125 mm
• Ciśnienie nominalne: PN 16 bar (PN16)
• Ciśnienie maksymalne: 16 bar (1,6 MPa)
• Temperatura pracy: –20 °C do +200 °C
• Typ przyłącza: Kołnierzowe PN16 (wg PN‑EN 1092‑1)
• Materiał korpusu: Stal certyfikowana P355NL1 (wg EN 10028‑3)
• Materiał kuli: Stal P355NL1 chromowana
• Uszczelnienia kuli: PTFE + 20 % węgla (C)
• Tuleja łożyskująca: PTFE + grafit
• Pierścienie uszczelniające O‑ring: NBR70 (potrójne uszczelnienie)
• Kwadrat napędowy: 25 mm (ISO 5211 F10)
• Waga zaworu: ~23 kg
• Klasa szczelności: A (brak wycieków)
• Żywotność: > 10 000 cykli otwarcie/zamknięcie
• Certyfikaty: CE, PED 2014/68/EU, ŚZSJ Nr 2/17

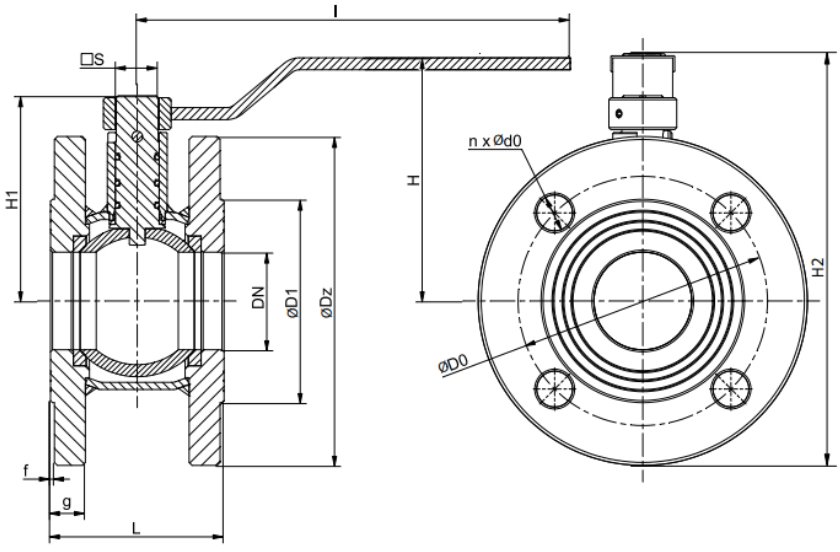

• Wymiary gabarytowe:
• DN - średnica nominalna - 125 mm
• ØDz - średnica zewnętrzna kołnierza - 250 mm
• ØD1 - średnica wewnętrzna kołnierza - 188 mm
• ØD0 - średnica środka otworów - 210 mm
• Ød0 - średnica otworów na śruby - 18 mm
• n - liczba śrub - 8
• g - grubość kołnierza - 22 mm
• f - grubość uszczelki - 2 mm
• L - długość korpusu zaworu - 186 mm
• I - długość całkowita (zabudowy) - 600 mm
• H - wysokość korpusu zaworu - 161 mm
• H1 - wysokość do osi napędu - 168 mm
• H2 - wysokość całkowita (z napędem) - 286 mm
• s - wymiar kwadratu napędowego - 25 mm
