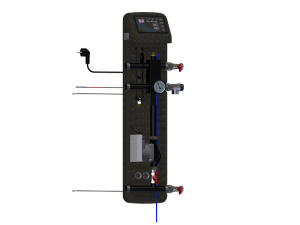

Hewalex Zespół pompowo-sterowniczy ZPS 18A-01 Eco (71.33.24)

Zespół pompowo-sterowniczy ZPS 18A-01 Eco (71.33.24)

Opis produktu:

Zespół pompowo-sterowniczy ZPS 18a-01 ECO integruje w sobie funkcję zapewnienia przepływu czynnika grzewczego w instalacji słonecznej, zabezpieczenia jej pracy oraz sterowania w oparciu o integralnie wbudowany sterownik G425-P02. Zespół ZPS 18a-01 ECO jest jako jedyny dopuszczony do zastosowania z kolektorami płaskimi KS2000 TP Am/TLP Am z absorberami wykonanymi w pełni z aluminium (Al-Al). Możliwe jest ponadto stosowanie zespołu dla współpracy z innymi kolektorami w instalacjach o maksymalnym natężeniu przepływu do 21 litrów/min.

Zespół ZPS 18a-01 ECO wprowadza nowe standardy użytkowe pod względem automatyzacji funkcjonowania instalacji słonecznej, maksymalnego wykorzystania ciepła solarnego oraz ułatwienia montażu i uruchomienia.

Uniwersalność zastosowania:

Zespół pompowo-sterowniczy ZPS 18a-01 ECO pozwala na lewo- lub prawostronne podłączenie orurowania instalacji solarnej, w zależności od ustawienia podgrzewacza pojemnościowego oraz wymaganego kierunku wyprowadzenia przewodów instalacji.

Cechy szczególne:

• kompaktowa budowa integrująca wszystkie elementy w obudowie z polipropylenu, stanowiącej jednocześnie izolację cieplną
• płynna regulacja wydajności pompy obiegowej - wysokoefektywnej serii Wilo-Yonos PARA
• płynna regulacja natężenia przepływu glikolu w instalacji solarnej automatycznie dostosowujące się do wydajności cieplnej kolektorów słonecznych
• zastąpienie standardowych elementów mosiężnych, elementami ze stali nierdzewnej lub niklowanymi, umożliwia współpracę z kolektorami z aluminiowym orurowaniem absorbera
• wbudowany separator powietrza o dużej objętości, zapewnia szybkie i skuteczne odpowietrzanie instalacji
• niskie opory przepływu całego zespołu (potwierdzone w testach), znacznie mniejsze od standardowych urządzeń tego typu
• funkcjonalność i łatwy montaż zespołu, umożliwienie pełnego opróżniania instalacji przez wbudowany zawór spustowy znajdujący się w najniższym punkcie zespołu i zarazem instalacji
• standardowe 2 zawory spustowe umożliwiają napełnianie, a także płukanie instalacji
• kompletna dostawa zespołu z okablowaniem zmniejsza do minimum czas montażu i uruchomienia

Regulator elektroniczny G425-P02:

• wbudowany integralnie regulator elektroniczny G425-P02 posiada wygodny w obsłudze intuicyjny interfejs do obsługi
• algorytm regulacji Opti-Flow optymalizuje odbiór ciepła z kolektorów słonecznych w zależności od ich chwilowej wydajności i temperatury w podgrzewaczu c.w.u.

Możliwości zastosowania:

• Zespół pompowo-sterowniczy ZPS 18a-01 możliwy jest do zastosowania w instalacjach słonecznych o maksymalnym natężeniu przepływu 21 litrów/min.
• Zespół jest przeznaczony do współpracy ze wszystkimi kolektorami słonecznymi, w tym jako jedyny z „aluminiowymi” typu KS2000 TP Am / TLP Am
• Zespół można zamontować na ścianie tak, aby zawór spustowy dolny znajdował się w najniższym punkcie instalacji. Wysokość położenia regulatora będzie pozwalała na jego dogodną obsługę.

Maksymalna ilość kolektorów słonecznych możliwa do przyłączenia:

• Płaskie pozostałe typu KS2000/KS2100: do 15 kolektorów (27m² powierzchni absorbera)
• Próżniowe typu KSR10: do 20 kolektorów (20m² powierzchni absorbera)

Parametry:

• szerokość: 215mm
• wysokość: 845mm
• maksymalny przepływ: 21L/min
• maksymalna temperatura pracy: 120^oC
• maksymalne cisnienie pracy: 6bar
• króćce: 3/4''
