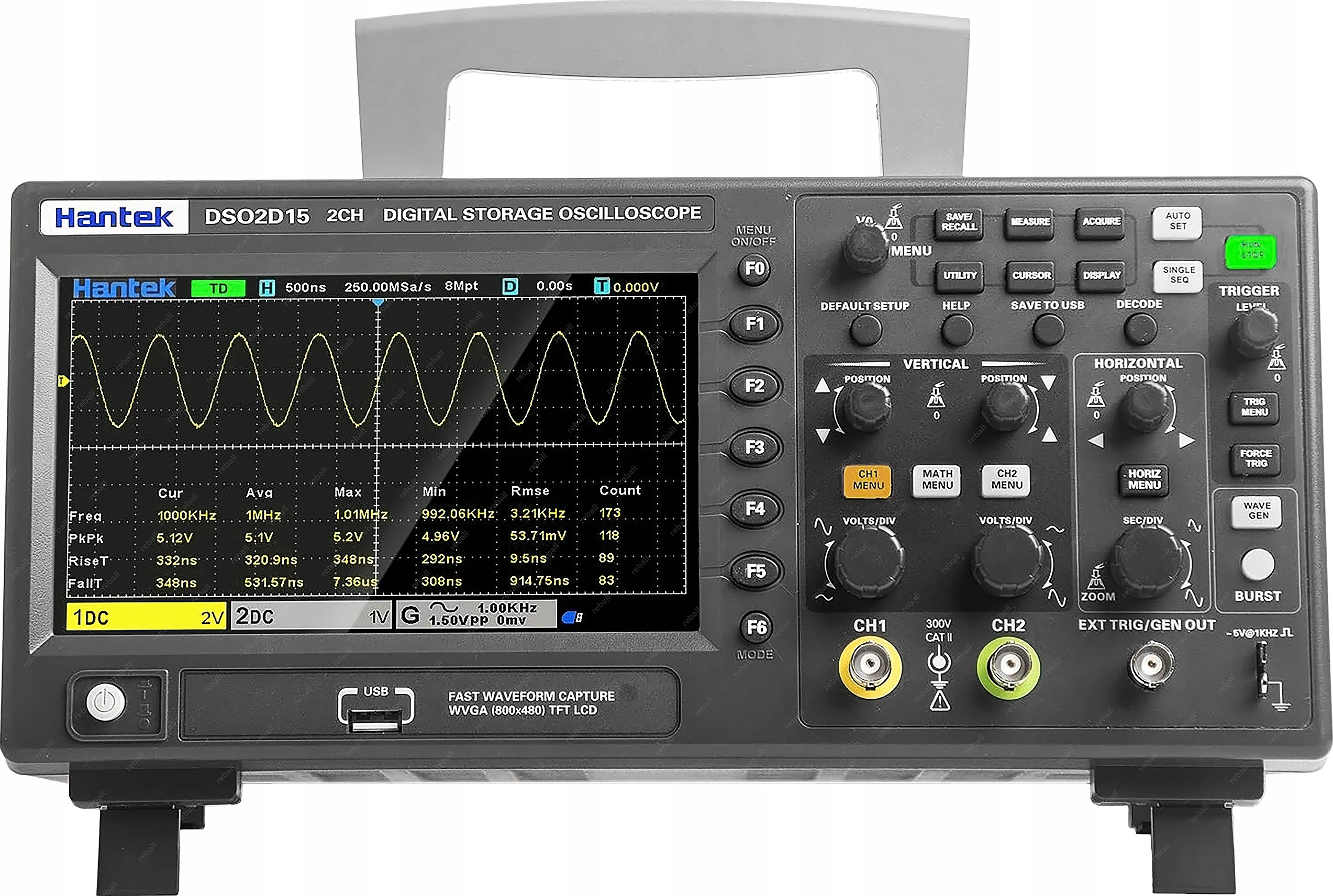

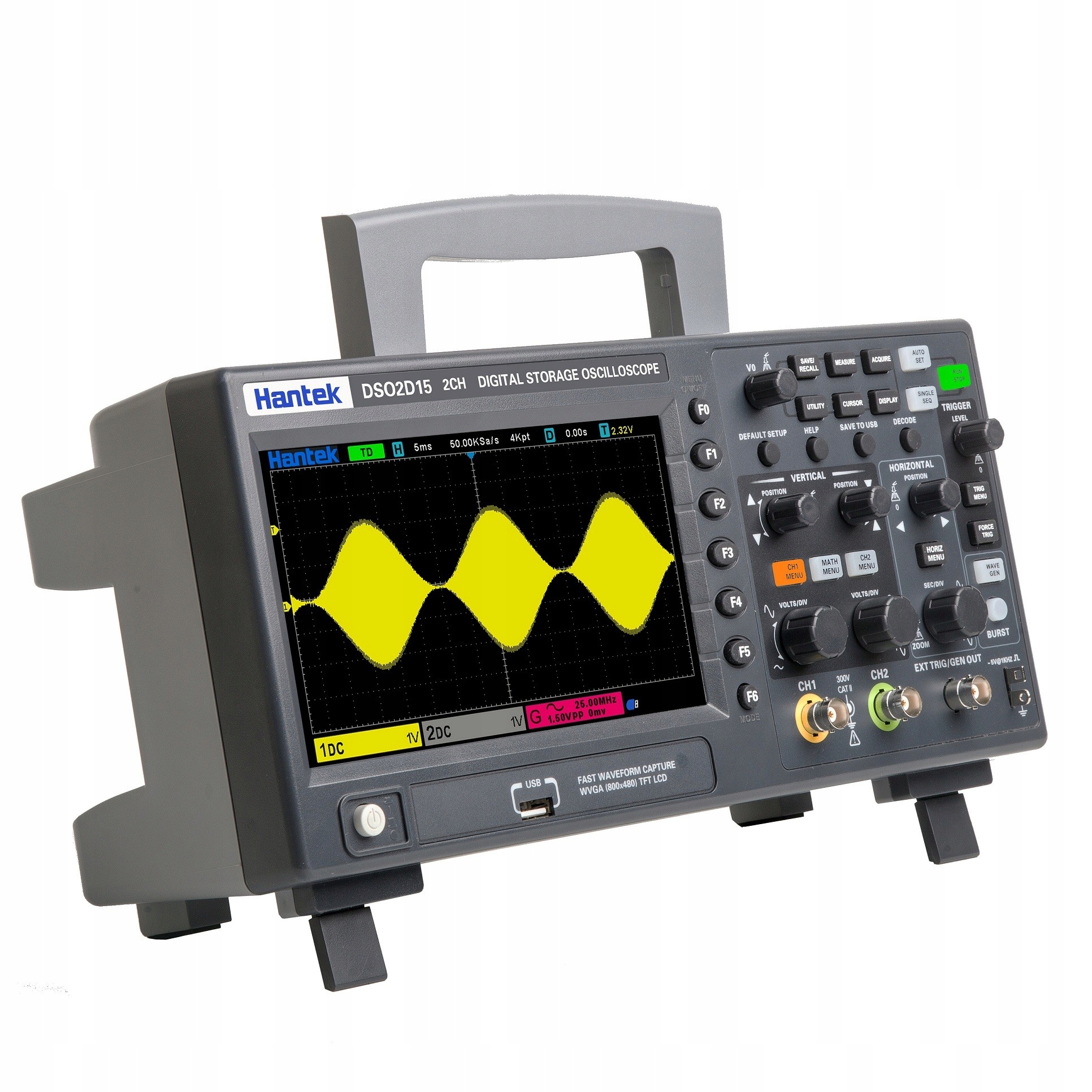

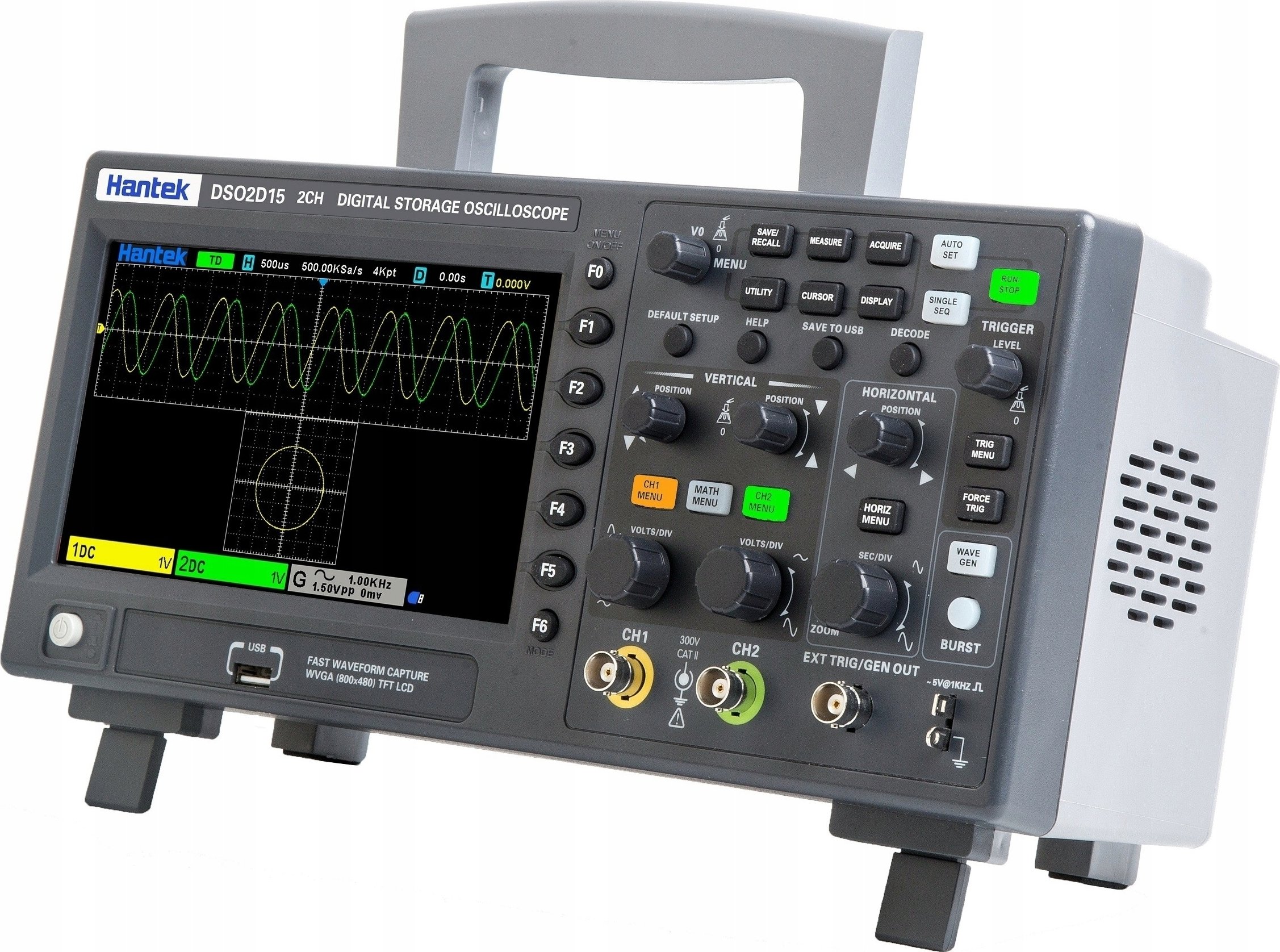

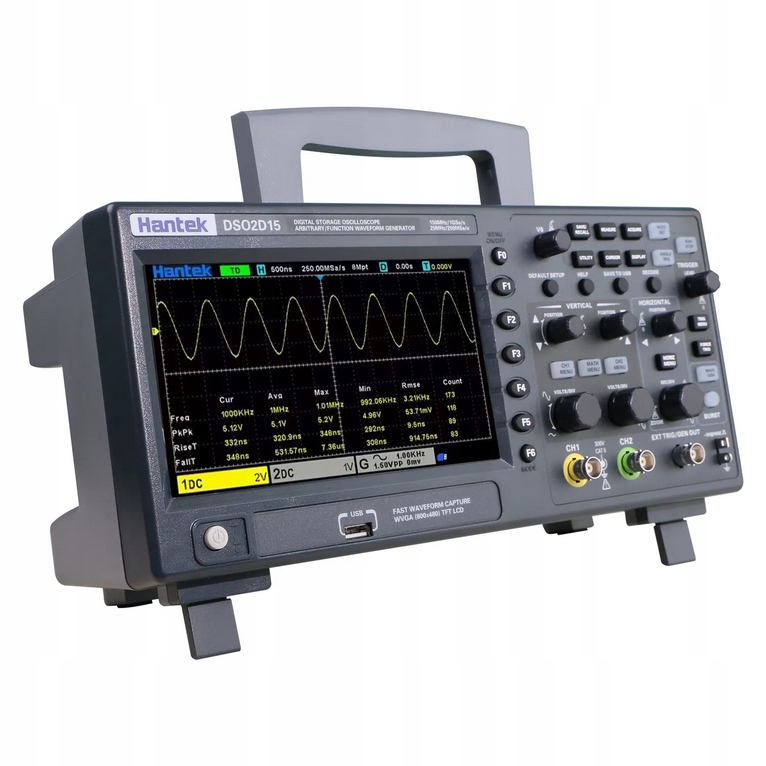

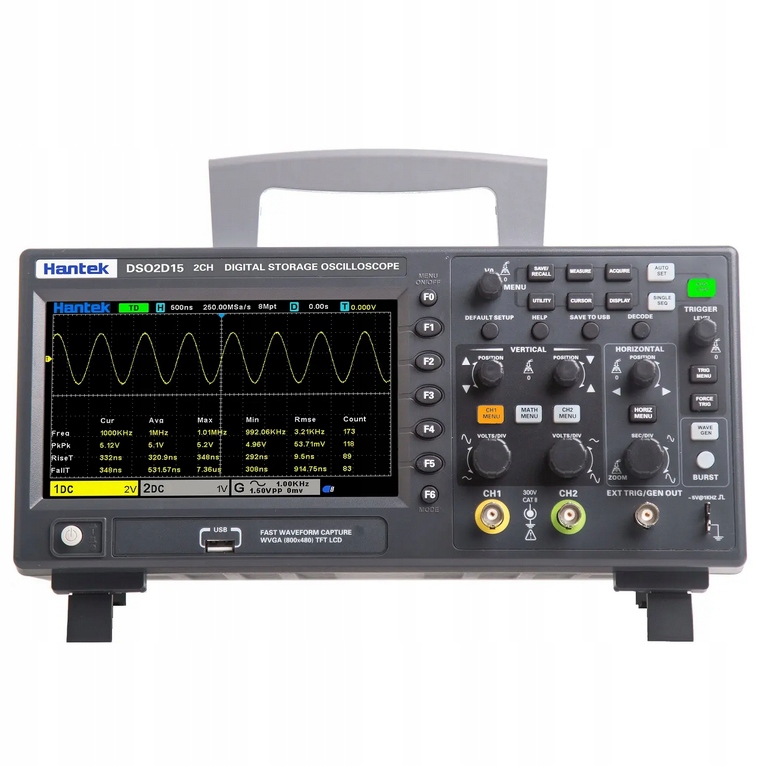

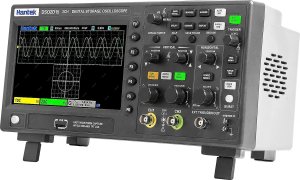

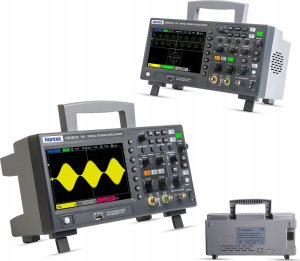

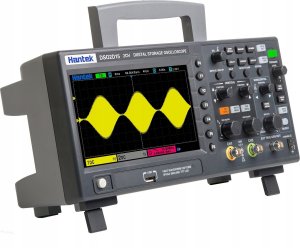

Hantek DSO2D15 oscyloskop cyfrowy 2CH 150MHz

Cyfrowy oscyloskop DSO2D15 2x150MHz + generator 25MHz

Nowa seria oscyloskopów DSO2000 Hantek: DSO2D15 to cyfrowy oscyloskop, który oferuje dwa kanały wejściowe o szerokości pasma 150MHz, a także wbudowany generator funkcyjny o maksymalnej częstotliwości przebiegu 25MHz. Oscyloskop posiada przetwornik o częstotliwości próbkowania 1GSa/s i pamięć o pojemności 8M. Oprogramowanie sterujące umożliwia samonastawę AUTOSET, automatyczny pomiar 32 parametrów napięciowo-czasowych, dekodowanie magistral szeregowych, analizę FFT, pracę w trybie X-Y, zapis przebiegów oraz komunikację z komputerem PC. Obsługuje również komendy zdalnego sterowania SCPI.

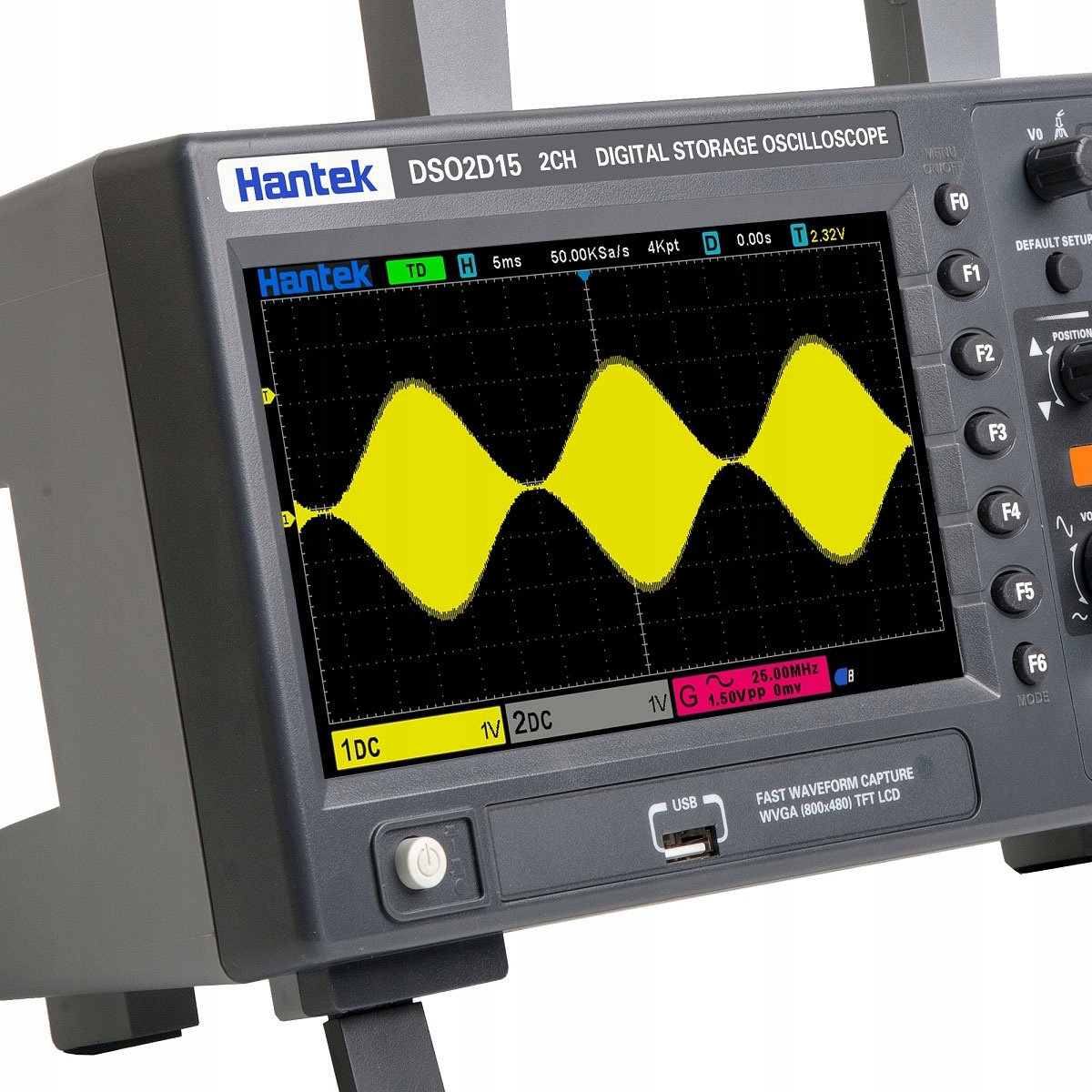

Oscyloskop DSO2D15 ma duży, kolorowy wyświetlacz TFT o przekątnej 7 cali i wysokiej rozdzielczości 800x480. Jest to odpowiedni model dla elektroników amatorów, którzy potrzebują podstawowego oscyloskopu cyfrowego do zastosowań serwisowych w warsztacie lub jako początkujący. Przebiegi można obserwować do wartości 150MHz, co jest rozsądnym zakresem.

DSO2D15 dwukanałowy oscyloskop 150MHz Hantek zastępuje starszy model DSO5102BM, który już nie jest produkowany

Dane techniczne:

• cyfrowy oscyloskop DSO2D15 Hantek z wbudowanym generatorem funkcyjnym Single Channel
• dwukanałowy oscyloskop CH1 CH2
• szerokość pasma: 150MHz dla każdego z kanałów wejściowych
• próbkowanie w czasie rzeczywistym: 1GSa/S

  ▶ 1GSa/s = miliard próbek na sekundę

• rozdzielczość pionowa: 8 bitów
• pamięć o pojemności: 8Mpts

  ▶ 8Mpts = 8 milionów punktów

• zakres regulacji czułości napięciowej: 2mV/dz. do 10V/dz.
• łatwy w obsłudze
• intuicyjne menu
• funkcja AUTOSET
• 32 pomiary automatyczne
• pomiary kursorami

• dekodowanie magistral szeregowych i analiza protokołu:

  ▶ RS232 / UART, I2C, SPI, CAN, LIN;

• możliwość zapisu przebiegów

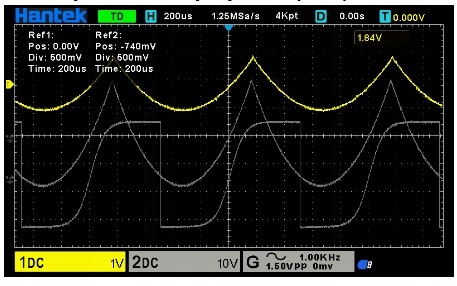

  ▶ referencyjnych REF

  ▶ w formacie CSV do dalszej obróbki w arkuszu kalkulacyjnym

  ▶ obrazów

• funkcje matematyczne
• tryb XY - rysowanie krzywych Lissajous
• analiza FFT
• DVM wbudowany podwójny woltomierz

  ▶ po jednym dla każdego z kanałów wejściowych

  ▶ woltomierz 3 cyfry

• wbudowany częstościomierz 6 cyfr
• obsługa poleceń zdalnego sterowania SCPI

• interfejsy komunikacyjne

  ▶ USB Host

  ▶ USB Devive

• duży wyświetlacz LCD:

  ▶ KOLOROWY

  ▶ matryca TFT

  ▶ przekątna 7 cali

  ▶ duża rozdzielczość: 800x480

• wbudowany 1 kanałowy generator funkcyjny AWG:
• zakres generowanych częstotliwości:

  ▶ sinusoida: 0,1Hz do 25MHz

  ▶ prostokąt: 0,1Hz do 10MHz

  ▶ pozostałe przebiegi: 0,1Hz do 1MHz

• długość przebiegu: 8k
• zakres regulacji amplitudy:

  ▶ 10mV do 7Vpp dla dużej impedancji

  ▶ 5mV do 3,5Vpp dla 50Ω

• regulacja offsetu:

  ▶ ±3,5V dla dużej impedancji

  ▶ ±1,75V dla 50Ω

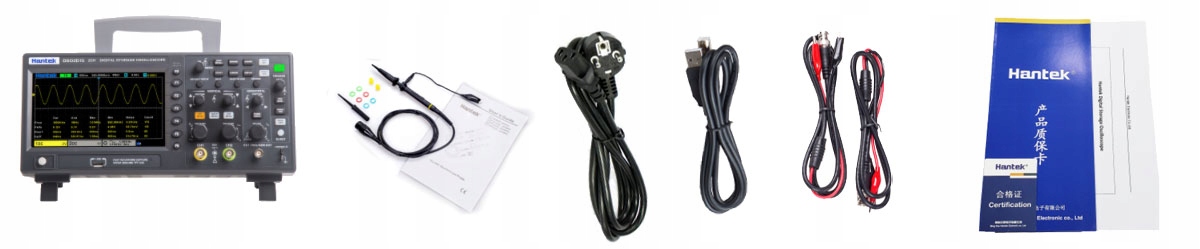

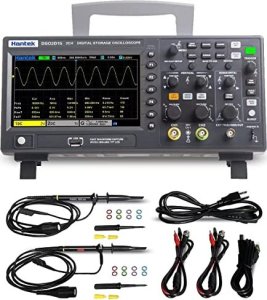

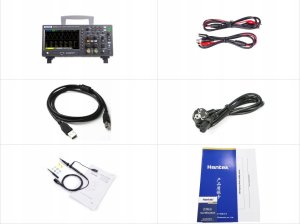

Zestaw zawiera:

• cyfrowy oscyloskop DSO2D15 Hantek
• sonda oscyloskopowa x1szt.

  ▶ z wbudowanym dzielnikiem napięcia x1/x10

• przewód BNC-krokodyl x2szt.
• przewód USB -1szt.
• instrukcja obsługi angielska -1szt.

wbudowany dodatkowy generator funkcyjny

DDS - Direct Digital Synthesis

AWG - Arbitrary Waveform Generator

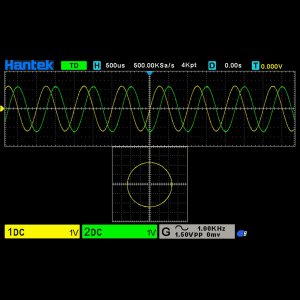

tryb XY - krzywa Lissajous (czyt. lisażu)

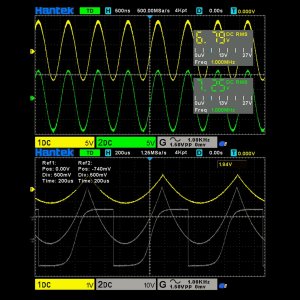

wyświetlanie w dwóch osobnych oknach

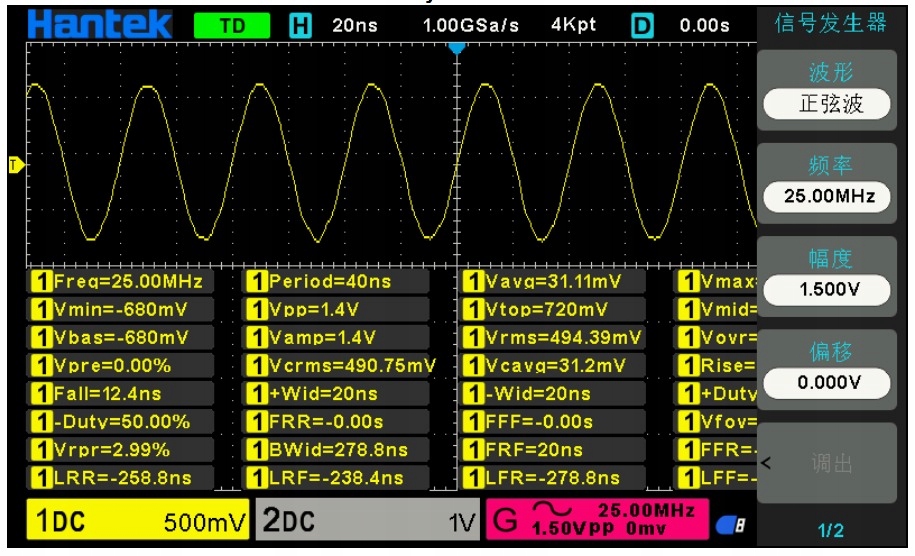

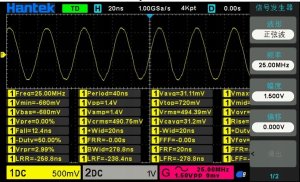

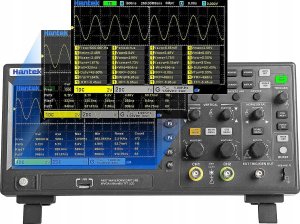

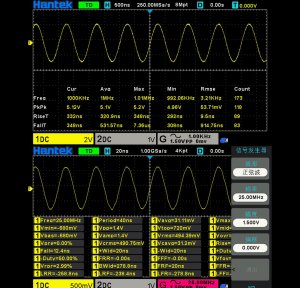

32 rodzaje pomiarów automatycznych ze statystykami

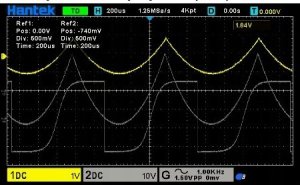

można zapisać 10 zestawów przebiegów odniesienia

zapis przebiegów CSV i ustawień

funkcja zrzutu ekranu jednym kliknięciem przez USB.

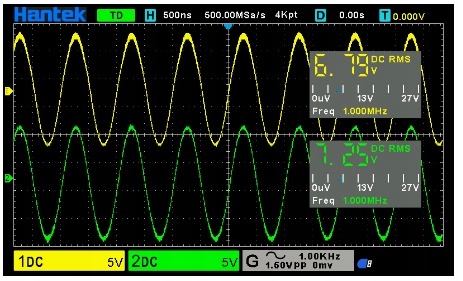

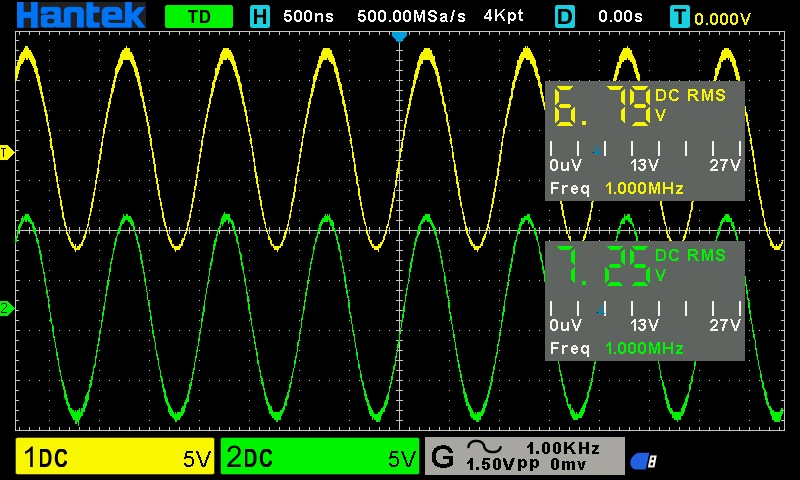

wbudowany cyfrowy multimetr DVM

Digital Volt Meter 3 cyfrowy dla każdego z kanałów

6 cyfrowy miernik częstotliwości

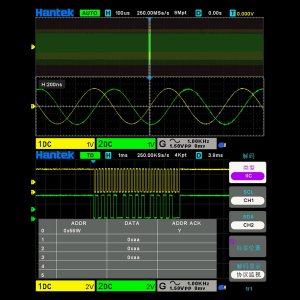

Wyzwalanie i dekodowanie magistrali szeregowych

z funkcją monitorowania protokołu

pamięć o pojemności do 8Mpts

wybierz na redukcję zniekształceń przebiegu i odtwarzanie go w rzeczywistości

PASS / FAIL - funkcja dobre/złe

tworzenie masek

operacje matematyczne

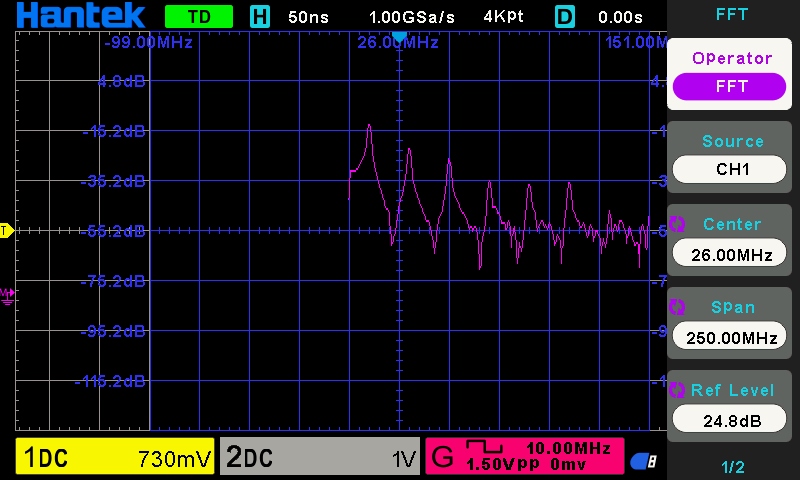

analiza FFT

Ekonomiczny oscyloskop o przepustowości 150 MHz, 1GSa/s, pamięć 8M; z generatorem przebiegów 1CH 25 MHz, obsługuje wyjście arbitralne; 14 rodzajów trybów wyzwalania, standardowo z 5 rodzajami wyzwalaczy i dekodowaniem protokołu szeregowego; 32 rodzaje pomiarów automatycznych ze statystykami; 3-cyfrowy cyfrowy miernik napięcia i 6-cyfrowy sprzętowy wskaźnik częstotliwości; 2 zestawy DVM; Obszerne zdalne sterowanie poleceniami SCPI. Jest to przydatne narzędzie w różnych dziedzinach, takich jak komunikacja, lotnictwo, obrona narodowa, systemy wbudowane, komputery, badania i edukacja.
