Wskaźnik natężenia prądu DMA-3 CT 3-fazowy

Nowoczesny wskaźnik natężenia prądu DMA-3 CT 3-fazowy

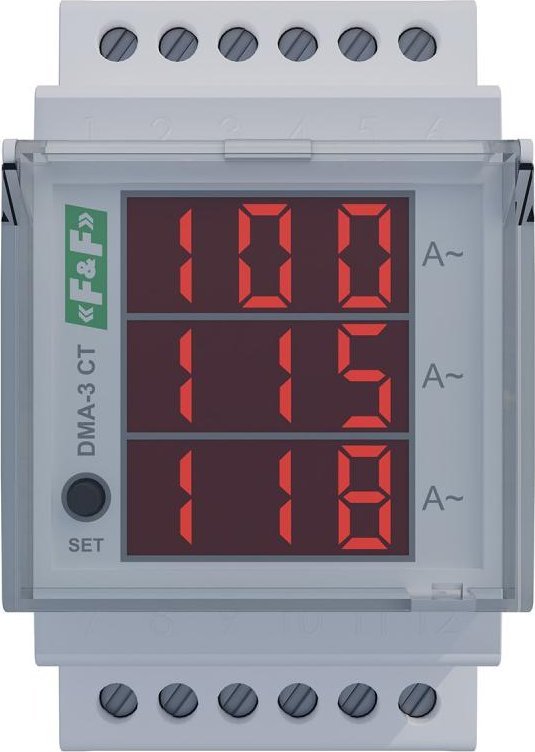

DMA-3 CT to trójfazowy wskaźnik natężenia prądu, który został zaprojektowany do pomiaru w układzie pośrednim za pomocą przekładników prądowych o prądzie wyjściowym 5 A.

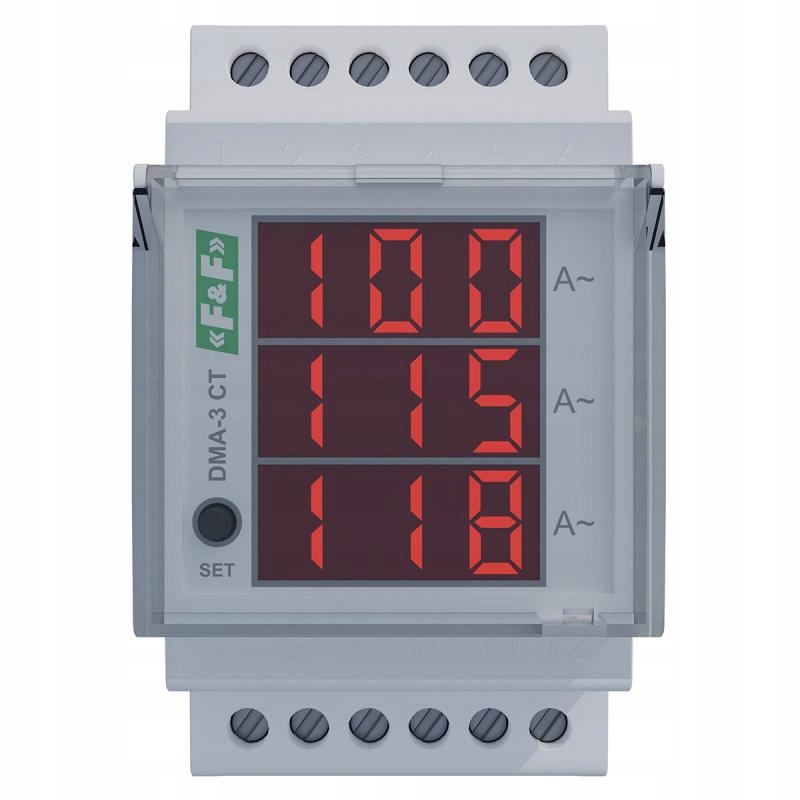

Wskaźnik stale mierzy wartość skuteczną prądu RMS, który jest wyświetlany na trzyczęściowym, trzycyfrowym wyświetlaczu segmentowym umieszczonym na froncie urządzenia.

Wskaźnik umożliwia regulację podłączonych przekładników prądowych, co powoduje, że wartość wyświetlana na wyświetlaczu odpowiada rzeczywistej wartości prądu.

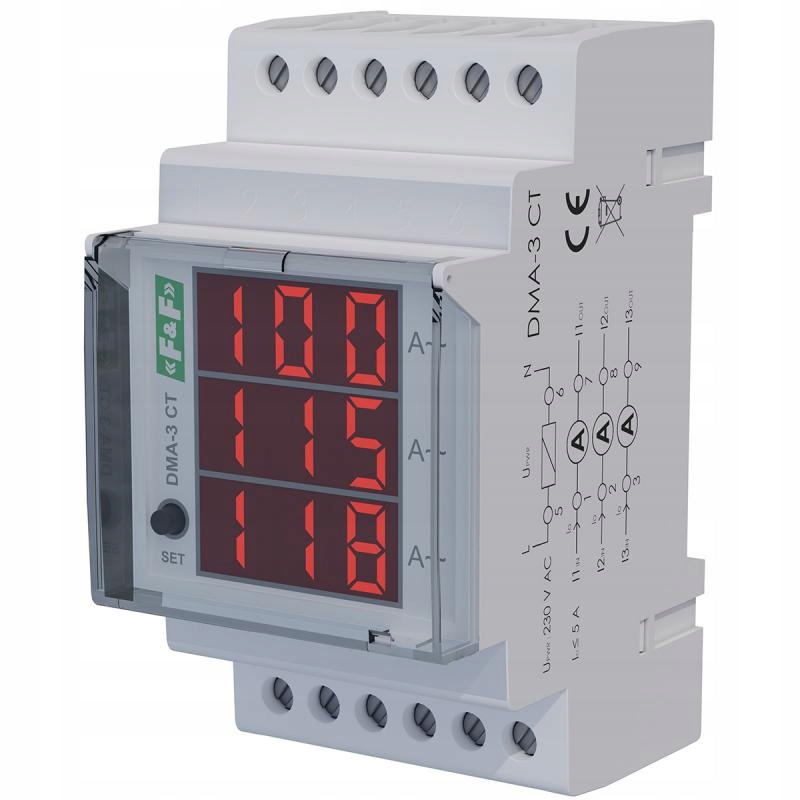

DMA-3 CT został dostosowany do zamontowania w rozdzielnicy bezpośrednio na szynie DIN 35 mm.

UWAGA

Jeśli uzwojenia wtórne przekładników są otwarte (np. podczas montażu) i przez mierzony obwód przepływa prąd, istnieje ryzyko indukcji niebezpiecznego napięcia na zaciskach przekładnika. Należy koniecznie zabezpieczyć się przed taką sytuacją, odłączając zasilanie mierzonych obwodów lub zakładając dodatkowe zaciski mostkujące stronę wtórną przekładnika.

Wskaźnik jest przeznaczony do pomiaru prądu przy użyciu przekładników prądowych o prądzie wyjściowym 5 A. Przepływ prądu przez obwód pomiarowy wskaźnika o wartości większej niż 6 A może spowodować jego uszkodzenie.

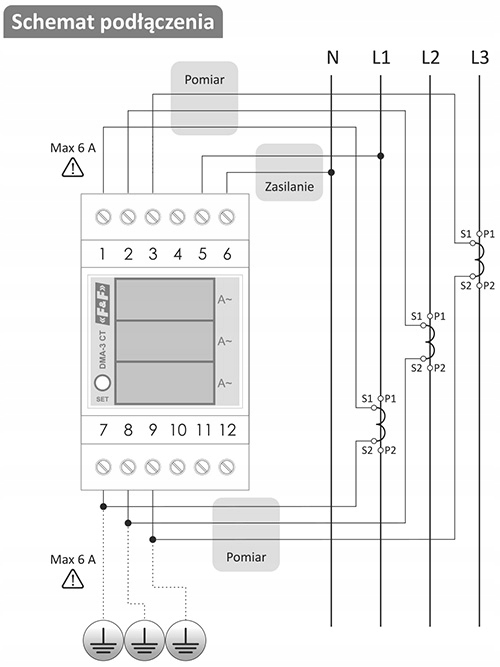

W celu zwiększenia bezpieczeństwa zaleca się uziemienie jednej strony przekładnika prądowego, zgodnie ze schematem podłączenia.

Dane techniczne

• Typ: trójfazowy amperomierz
• Napięcie zasilania: 165÷265 V AC/DC
• Pomiar pośredni (przekładnik 5A)
• Mierzona wartość: wartość skuteczna prądu AC (RMS)
• Liczba kanałów pomiarowych: 3
• Zakres pomiarowy: 0÷5 A
• Wyświetlacz dla każdej fazy: trzycyfrowy LED (wysokość cyfry 10 mm)
• Dokładność odczytu: zakres pomiarowy do 100 A: 0,1 A; zakres pomiarowy powyżej 100 A: 1 A
• Częstotliwość zasilania: 45÷55 Hz
• Dokładność wskazań: 1%
• Maksymalne chwilowe przeciążenie: 20 A/1 s
• Prąd maksymalny: 6 A
• Przyłącze zacisków śrubowych: 2,5 mm² (linka); zaciski śrubowe: 4,0 mm² (drut)
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 4 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 3 moduły (52,5 mm)
• Montaż na szynie: 35 mm
• Stopień ochrony: IP20
