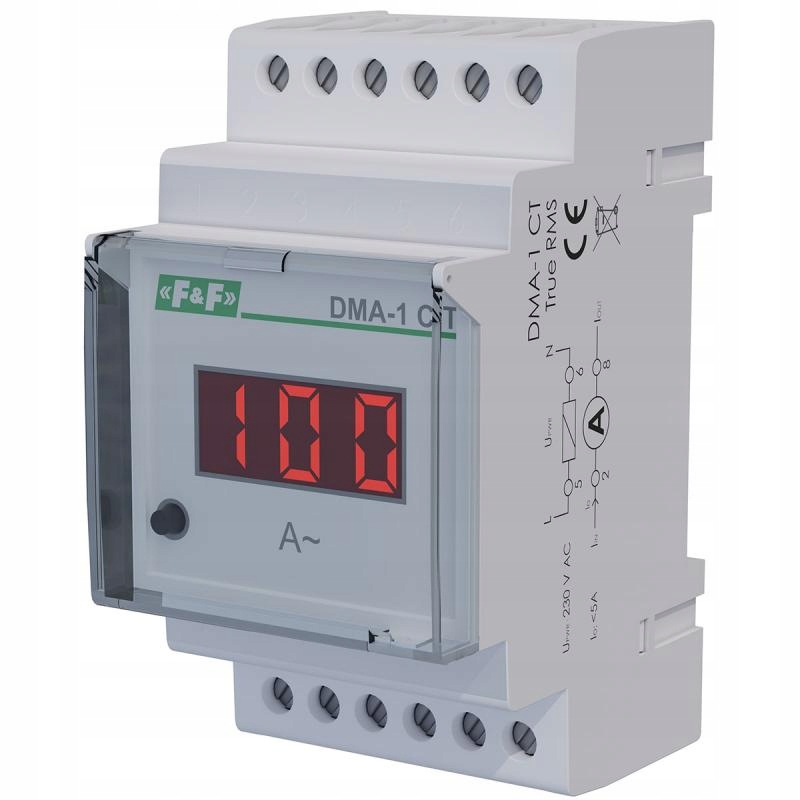

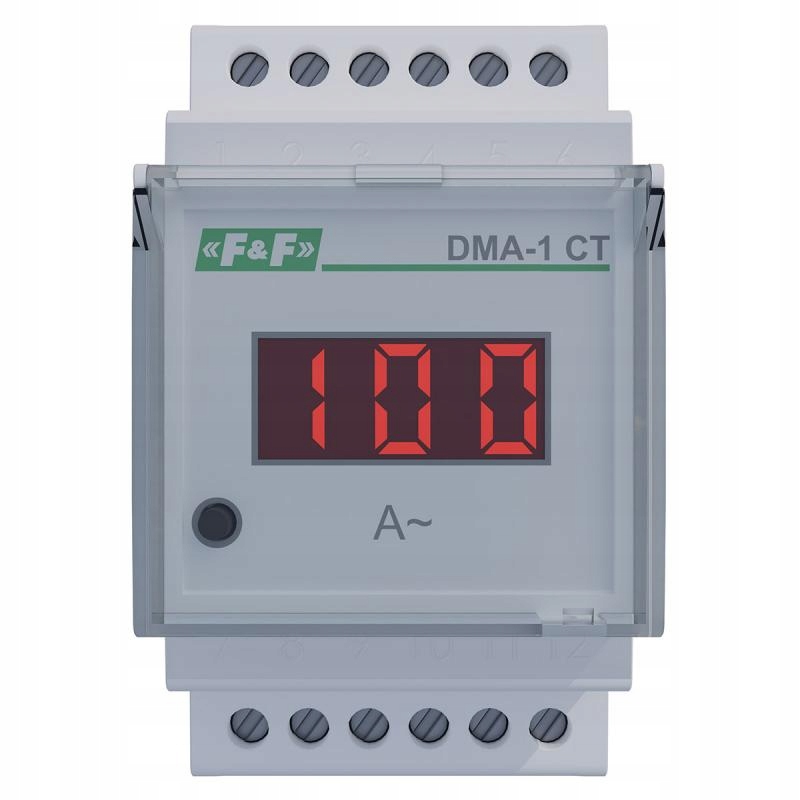

Wskaźnik mocy dma-1 ct TrueRMS

Jednofazowy, cyfrowy wskaźnik mocy

DMA-1 CT to 1 fazowy wskaźnik mocy, przystosowany do pomiaru w układzie pośrednim z wykorzystaniem przekładników prądowych z prądem wyjściowym 5 A.

Czujnik dokonuje poprawnego pomiaru rzeczywistej wartości skutecznej mocy (TrueRMS), również w przypadku zakłóconego (odkształconego) przebiegu prądu.

Wskaźnik mocy w sposób ciągły mierzy rzeczywistą wartość skuteczną mocy (True RMS). Wynik pomiaru widzimy na 3 cyfrowym wyświetlaczu segmentowym, który znajduje się na elewacji urządzenia. Wskaźnik umożliwia ustawienie wartości podłączonych przekładników prądowych. Dzięki ctemu wartość pokazywana na wyświetlaczu odpowiada rzeczywistej wartości mocy.

UWAGA

Jeżeli uzwojenie wtórne przekładnika jest otwarte (np. podczas montażu) i przez mierzony obwód przepływa prąd, to na zaciskach przekładnika może zaindukować się niebezpieczne napięcie. Należy bezwzględnie zabezpieczyć się przed taką sytuacją i wyłączyć zasilanie mierzonego obwodu lub założyć dodatkowe mostki zwierające wtórną stronę przekładnika.

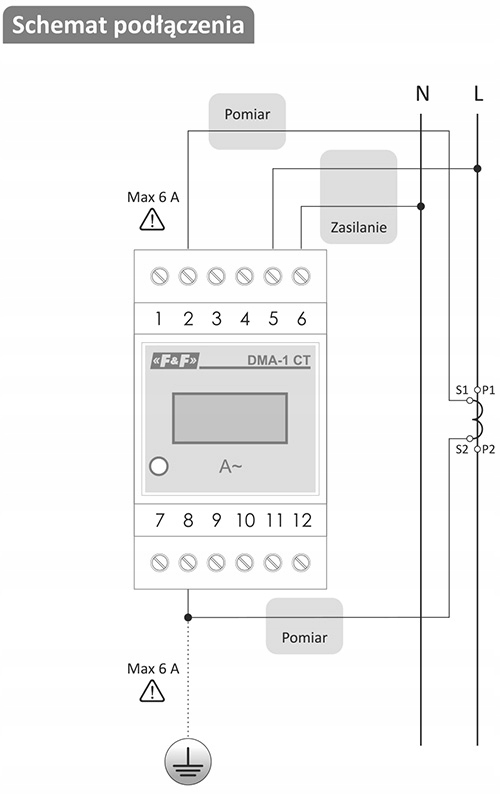

Wskaźnik przeznaczony jest to pomiaru mocy przy wykorzystaniu przekładników prądowych o znamionowym prądzie wyjściowym 5 A. Przepływ przez obwód pomiarowy wskaźnika mocy o wartości większej od 6 A może doprowadzić do jego uszkodzenia.Dla zwiększenia bezpieczeństwa zalecane jest uziemienie jednej strony przekładnika prądowego w sposób pokazany na schemacie podłączenia.

Dane techniczne:

• Typ amperomierz jednofazowy
• Napięcie zasilania 165÷265 V AC/DC
• Pomiar pośredni (przekładnik 5A)
• Mierzona wartość rzeczywista wartość skuteczna mocy AC (TrueRMS)
• Liczba kanałów pomiarowych 1
• Zakres pomiarowy 0÷5 A

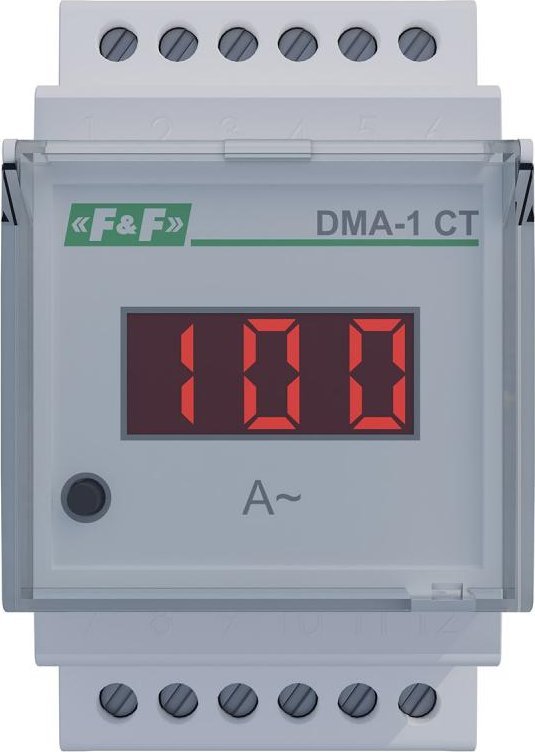

• Wyświetlacz 3-cyfrowy LED (wysokość cyfry 10 mm)
• Dokładność odczytu zakres pomiarowy do 100 A: 0,1 A; zakres pomiarowy powyżej100 A: 1 A
• Częstotliwość zasilania 45÷55 Hz
• Dokładność wskazań 1%
• Maksymalne chwilowe przeciążenie 20 A/1 s
• Maksymalny prąd - wersja pomiaru pośredniego 5 A
• Prąd maksymalny 6 A
• Przyłącze zaciski śrubowe 2,5 mm² (linka); zaciski śrubowe 4,0 mm² (drut)
• Moment dokręcający 0,5 Nm
• Pobór mocy 4 W
• Temperatura pracy -25 ÷ 50 °C
• Wymiary 3 moduły (52,5 mm)
• Montaż na szynie 35 mm
• Stopień ochrony IP20
