Ewimar PTF-616R-ECO/PoE 16-kanałowe zabezpieczenie sieci LAN Gigabit Ethernet

PTF-616R-ECO/PoE to 16-kanałowe zabezpieczenie przeciwprzepięciowe, które zapewnia ochronę dla sieci Gigabit Ethernet, idealne do zastosowań w systemach IP-CCTV oraz w sieciach użytkowych. Dzięki wysokiej jakości parametrów transmisyjnych, produkt ten skutecznie chroni urządzenia przed uszkodzeniami spowodowanymi przepięciami.

• 16 kanałów LAN umożliwia jednoczesne zabezpieczenie wielu urządzeń, co zwiększa efektywność zarządzania siecią.
• Obsługuje okablowanie kategorii 5, 5e oraz 6, co zapewnia kompatybilność z różnorodnymi instalacjami sieciowymi.
• Przednie gniazda RJ-45 na stronie chronionej minimalizują przesłuchy, co przekłada się na lepszą jakość transmisji danych.
• Niezależna ochrona PoE zabezpiecza urządzenia końcowe przed wzrostem napięcia, co wydłuża ich żywotność.
• Wymaga odpowiedniego uziemienia i zastosowania patchcordów ekranowanych, co zwiększa skuteczność ochrony przed zakłóceniami.
• Możliwość instalacji w szafach Rack 19" ułatwia organizację i zarządzanie kablami w przestrzeni roboczej.

PTF-616R-ECO/PoE* – 16-kanałowe zabezpieczenie sieci LAN Gigabit Ethernet

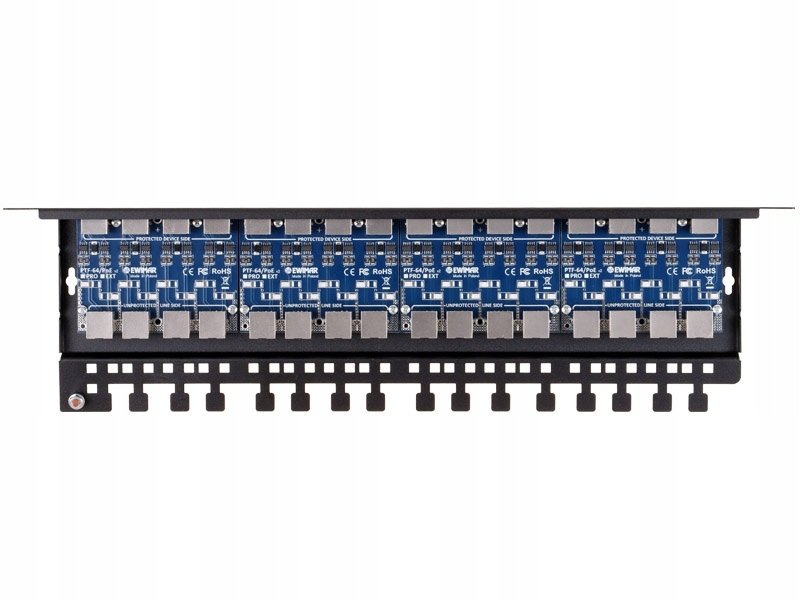

PTF-616R-ECO/PoE* to nowoczesne, 16-kanałowe zabezpieczenie przeciwprzepięciowe, stworzone z myślą o sieciach Gigabit Ethernet. Obsługuje okablowanie kategorii 5, 5e oraz 6, co czyni go doskonałym wyborem dla współczesnych instalacji sieciowych. Produkt składa się z czterech modułów PTF-64-ECO zamontowanych na podstawie PTU/PTF-6-RACK, co ułatwia przełączanie przewodów w różnych zastosowaniach, w tym w systemach IP-CCTV.

Wodoodporność i instalacja w szafie Rack 19"

PTF-616R-ECO/PoE* jest przeznaczony do montażu w szafach Rack 19", co znacznie ułatwia organizację oraz zarządzanie kablami. Produkt został zaprojektowany do użytku wewnętrznego, co oznacza, że nie jest narażony na przeskoki iskrowe. Dodatkowo, opcjonalna pokrywa PTU/PTF-COVER może być użyta, aby chronić obwody przed kurzem i zakłóceniami.

Ochrona przed przepięciami i zasilanie PoE

Jednym z najważniejszych atutów PTF-616R-ECO/PoE* jest jego niezależna ochrona PoE, która skutecznie zabezpiecza urządzenia końcowe LAN przed uszkodzeniami spowodowanymi wzrostem napięcia. Produkt zapewnia wysoki poziom ochrony, z napięciem znamionowym DC wynoszącym 90V oraz maksymalnym napięciem pracy trwałej do 110V. Dzięki temu użytkownicy mogą być pewni, że ich urządzenia są odpowiednio chronione.

Wysoka jakość transmisji i niskie przesłuchy

PTF-616R-ECO/PoE* wyróżnia się wysoką jakością parametrów transmisyjnych, co jest możliwe dzięki zastosowaniu przednich gniazd RJ-45 (strona chroniona) oraz gniazd umieszczonych z tyłu (strona niechroniona). Minimalizuje to przesłuchy, co jest kluczowe dla stabilności i wydajności sieci. Produkt przeszedł testy dla częstotliwości 4x125MHz, co potwierdza jego wysoką jakość.

Zastosowanie nowoczesnych komponentów i wielowarstwowych płyt PCB

W konstrukcji PTF-616R-ECO/PoE* wykorzystano nowoczesne komponenty oraz wielowarstwowe płytki PCB, co zapewnia nie tylko wysoką wydajność, ale także długotrwałą niezawodność. Dzięki temu produkt stanowi idealne rozwiązanie dla biur, centrów danych oraz wszelkich zastosowań wymagających stabilnej i szybkiej transmisji danych.

Specyfikacja techniczna PTF-616R-ECO/PoE*

• Model: PTF-616R-ECO/POE*
• Marka: Ewimar
• Ilość kanałów LAN: 16
• Obsługiwane standardy Ethernet: 10Base-T, 100Base-T, 1000Base-T
• Zgodność z okablowaniem: Kategoria 5, 5e i 6
• Złącze wejściowe (strona niechroniona): Gniazdo RJ-45, ekranowane, 6 kategorii
• Złącze wyjściowe (strona chroniona): Gniazdo RJ-45, ekranowane, 6 kategorii
• Napięcie znamionowe DC (linia-ziemia): 90V DC
• Napięcie maks. pracy trwałej (linia-ziemia): 110V DC
• Poziom ochrony 1kV/μs (linia-ziemia): 600V
• Prąd wyładowczy (8/20µs, linia-ziemia): 100A
• Napięcie znamionowe DC (linia-linia): 3,3V DC
• Napięcie maksymalne pracy trwałej (linia-linia): 3,5V DC
• Poziom ochrony 1kV/μs (linia-linia): 28V
• Chronione Linie: 1-2, 3-6, 4-5, 7-8
• Pojemność (linia-linia) @1MHz: 15pF
• Pojemność (linia-ziemia) @1MHz: 2-3pF
• Rezystancja szeregowa: 2,2Ω / linię
• Prąd znamionowy IN: 300mA / linię
• Napięcie znamionowe DC (linia-linia): 57V DC
• Napięcie maksymalne pracy trwałej (linia-linia): 64V DC
• Poziom ochrony UP: 90V
• Prąd wyładowczy (8/20µs, linia-linia): 100A
• Wymiary: 480 x 41 x 130 (mm)
• Zastosowanie: Wewnątrz
• Sposób montażu: Montaż w szafie Rack 19"
• Sposób uziemienia: Przewód uziemiający
• Temperatura pracy: -30ºC~60ºC
