Ewimar LHST-8R-EXT-FPS Ewimar Separowany konwerter UTP do AHD / CVI / TVI

LHST-8R-EXT-FPS Ewimar – Separowany konwerter UTP do AHD / CVI / TVI

Panel LHST-8R-EXT-FPS od firmy Ewimar to nowoczesne rozwiązanie dedykowane profesjonalnym instalacjom CCTV. Dzięki przemyślanej konstrukcji, umożliwia łatwe podłączenie oraz uporządkowanie przewodów, co czyni go doskonałym wyborem dla systemów monitoringu w różnych zastosowaniach.

Wielofunkcyjny panel instalacyjno-zabezpieczający

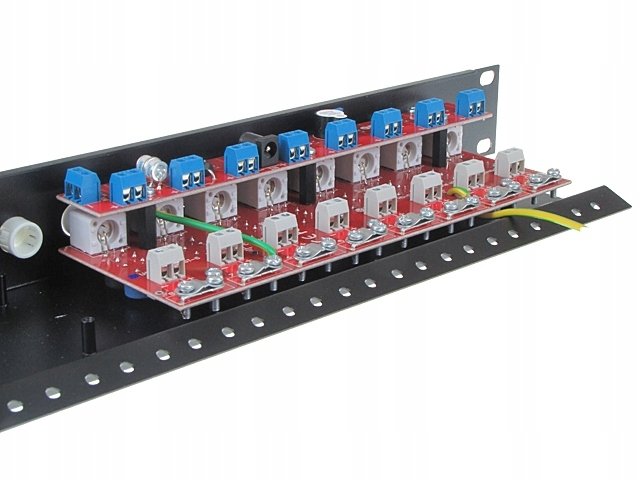

LHST-8R-EXT-FPS to 8-kanałowy panel instalacyjno-zabezpieczający, który można zamontować w standardowej szafie Rack 19". Jego wszechstronność sprawia, że jest niezastąpionym narzędziem dla instalatorów, którzy potrzebują efektywnego zarządzania dużą ilością przewodów koncentrycznych.

Zasilanie i ochrona systemu CCTV

Panel jest wyposażony w opcjonalną płytę FPS, która zapewnia indywidualne zasilanie dla każdej kamery. Dzięki zastosowaniu oddzielnych bezpieczników automatycznych, system ten chroni przed całkowitym wyłączeniem w przypadku zwarcia w jednym z kanałów. Dodatkowo, stan zasilania sygnalizowany jest przez diody LED, a w razie problemów włącza się sygnalizacja dźwiękowa.

Organizer przewodów i zabezpieczenie przeciwprzepięciowe

Panel LHST-8R-EXT-FPS ułatwia organizację przewodów koncentrycznych, eliminując konieczność zaciskania złączy BNC. Dzięki temu, połączenia są nie tylko trwałe, ale również chronione przed przypadkowym wyrwaniem. Wbudowane zabezpieczenia przeciwprzepięciowe skutecznie chronią urządzenia przed skutkami wyładowań atmosferycznych oraz innymi zagrożeniami.

Galwaniczne separatory dla lepszej jakości sygnału

Każdy kanał Video w panelu wyposażony jest w pasywny separator galwaniczny, który izoluje kamery od urządzeń odbiorczych. Taka konstrukcja skutecznie chroni przed zakłóceniami oraz uszkodzeniami spowodowanymi efektem pętli mas, co przekłada się na lepszą jakość sygnału.

Wysokiej jakości konwerter UTP z impedancją 75 Ohm

Panel LHST-8R-EXT-FPS jest zintegrowany z wysokiej jakości konwerterami dla skrętki UTP, co ułatwia podłączanie i układanie przewodów. Jego impedancja wynosząca 75 Ohm zapewnia optymalne warunki pracy dla systemów AHD, CVI oraz TVI.

Specyfikacja techniczna LHST-8R-EXT-FPS

• Producent: Ewimar
• Rozmiar: 19" (1U)
• Ilość kanałów Video: 8
• Impedancja: 75 / 100 Ohm
• Złącze wejściowe: Niskostratne złącza śrubowe
• Złącze wyjściowe: Gniazdo BNC
• Pasmo przenoszenia: 50MHz
• Tłumienie: 0,5dB @ 1MHz
• Poziom izolacji: 800V DC
• Zabezpieczenie przeciwprzepięciowe: Ochronnik gazowy, transil, bezpiecznik MOSFET
• Ochrona linia/ekran-ziemia: Ochronnik gazowy 90V, 2x10kA @ 8/20uS
• Ochrona ekran-linia: Mostek ochronny 5V, 15A @ 8/20uS
• Pojemność obwodu zabezpieczenia: ok. 10pF
• Czas reakcji na przepięcie: 1nS
• Czas reakcji bezpiecznika MOSFET: 1uS
• Temperatura pracy: -40°C do +60°C
• Wymiary: Rack 16" / 1U
