Ewimar HDO-1F-PRO Ewimar Pasywne zabezpieczenie przeciwprzepięciowe AHD / HD-CVI / HD-TVI

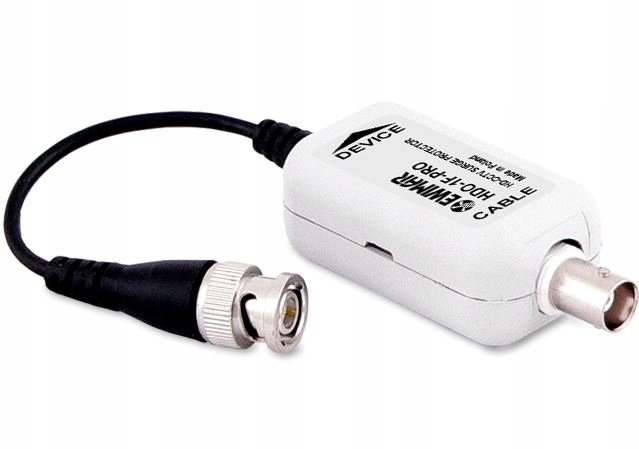

HDO-1F-PRO Ewimar – Pasywne zabezpieczenie przeciwprzepięciowe dla systemów CCTV

Zabezpieczenie przeciwprzepięciowe HDO-1F-PRO od marki Ewimar to nowoczesne rozwiązanie, które oferuje kompleksową ochronę przed przepięciami w systemach CCTV. Dzięki zastosowaniu zaawansowanej technologii, urządzenie skutecznie chroni przed szkodliwymi wyładowaniami atmosferycznymi oraz innymi źródłami napięcia, co czyni je doskonałym wyborem dla profesjonalnych instalacji monitoringu.

Trzy stopnie ochrony przed przepięciami

HDO-1F-PRO zapewnia trzy poziomy ochrony, co znacząco podnosi bezpieczeństwo podłączonych urządzeń. W skład systemu wchodzą: iskrownik, ochronnik gazowy oraz transil, które wspólnie działają na rzecz minimalizacji ryzyka uszkodzeń spowodowanych przepięciami.

Wysoka jakość połączeń dzięki złączom BNC

Urządzenie zostało wyposażone w wysokiej jakości złącza BNC, które zapewniają trwałość i niezawodność połączenia. Dzięki temu, HDO-1F-PRO sprawdza się nawet w trudnych warunkach temperaturowych, gwarantując niezawodność w każdej sytuacji.

Minimalny wpływ na transmisję sygnałów AHD, HD-CVI i HD-TVI

HDO-1F-PRO charakteryzuje się niską pojemnością obwodu wynoszącą 5pF, co przekłada się na minimalny wpływ na transmisję sygnałów w zakresie od 0 do 100 MHz. Dzięki temu, złożone sygnały AHD, HD-CVI i HD-TVI są przesyłane bez znacznych tłumień, co zapewnia wysoką jakość obrazu.

Zastosowanie w aplikacjach jedno- i wielokanałowych

Urządzenie HDO-1F-PRO może być wykorzystywane zarówno w aplikacjach jedno-, jak i wielokanałowych. Doskonale współpracuje z innymi zabezpieczeniami serii EXTREME oraz panelami serii FKO i LHD, co czyni je wszechstronnym rozwiązaniem dla różnych systemów monitoringu.

Szybsza reakcja zabezpieczenia i lepsza ochrona urządzeń CCTV

Aby zapewnić pełną ochronę, zaleca się stosowanie zabezpieczeń na obu końcach przewodu sygnałowego z odpowiednim uziemieniem. Taki układ gwarantuje szybszą reakcję na przepięcia oraz lepszą ochronę podłączonych urządzeń CCTV, co jest kluczowe w kontekście monitoringu.

Specyfikacja techniczna HDO-1F-PRO – kluczowe parametry i właściwości

• Model: HDO-1F-PRO
• Marka: Ewimar
• Impedancja: 75 Ohm
• Złącze wejściowe (Linia): Gniazdo żeńskie BNC
• Złącze wyjściowe (Urządzenie): Przewód z męskim wtykiem BNC
• Pasmo przenoszenia: 100 MHz
• Tłumienie: 0,3 dB
• Zabezpieczenie antyprzepięciowe: 3 - Iskrownik, Ochronnik gazowy, Transil
• Ochrona linia-ziemia: Ochronnik gazowy: 90V, 2x10kA @ 8/20μs
• Ochrona linia-linia: Mostek ochronny: 6V, 100A @ 8/20μs
• Maksymalny poziom przepięcia: 4kV
• Pojemność obwodu zabezpieczenia: 5pF
• Temperatura pracy: -40°C do +60°C
• Wymiary: 60mm x 24mm x 24mm
