Euroster Sterownik obiegów grzewczych Euroster FH2

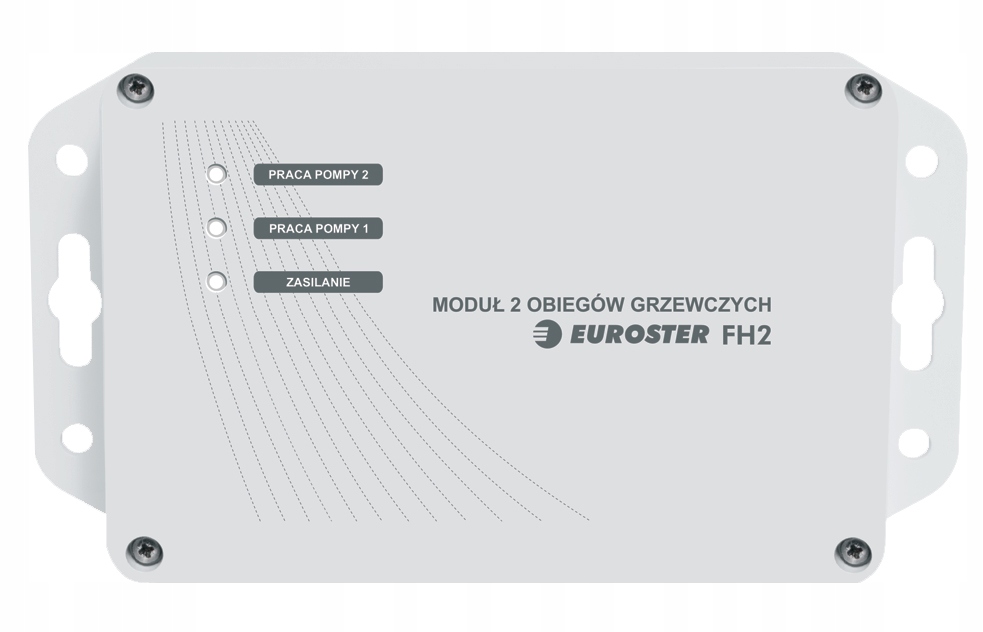

Sterownik dwóch obwodów grzewczych EUROSTER FH2

ZASTOSOWANIE STEROWNIKA

Sterownik Euroster FH2 przeznaczony jest do sterowania 2 obwodami grzewczymi w instalacjach ogrzewania powierzchniowego i grzejnikowego.

PODSTAWOWE FUNKCJE STEROWNIKA

• steruje dwoma obwodami grzewczymi wyposażonymi w pompy c.o.,
• współpracuje z dwoma regulatorami pokojowymi,
• steruje kotłem – styk beznapięciowy,
• zabezpieczenie przed przegraniem obwodów - wejścia dla czujników bimetalicznych (termików),
• wersja natynkowa.

DANE TECHNICZNE

• Urządzenie sterowane: 2 pompy i kocioł c.o.
• Napięcie zasilania: 230 V 50 Hz
• Maksymalne obciążenie: 2 A 230 V 50 Hz
• Maksymalny pobór mocy: 1 W
• Temperatura pracy: od +5°C do +40°C
• Temperatura przechowywania: od -10°C do +45°C
• Stopień ochrony: IP 20
• Sygnalizacja wizualna: dioda LED
• Kolor: szary
• Sposób montażu: naścienny, kołki rozporowe
• Waga: 175 g

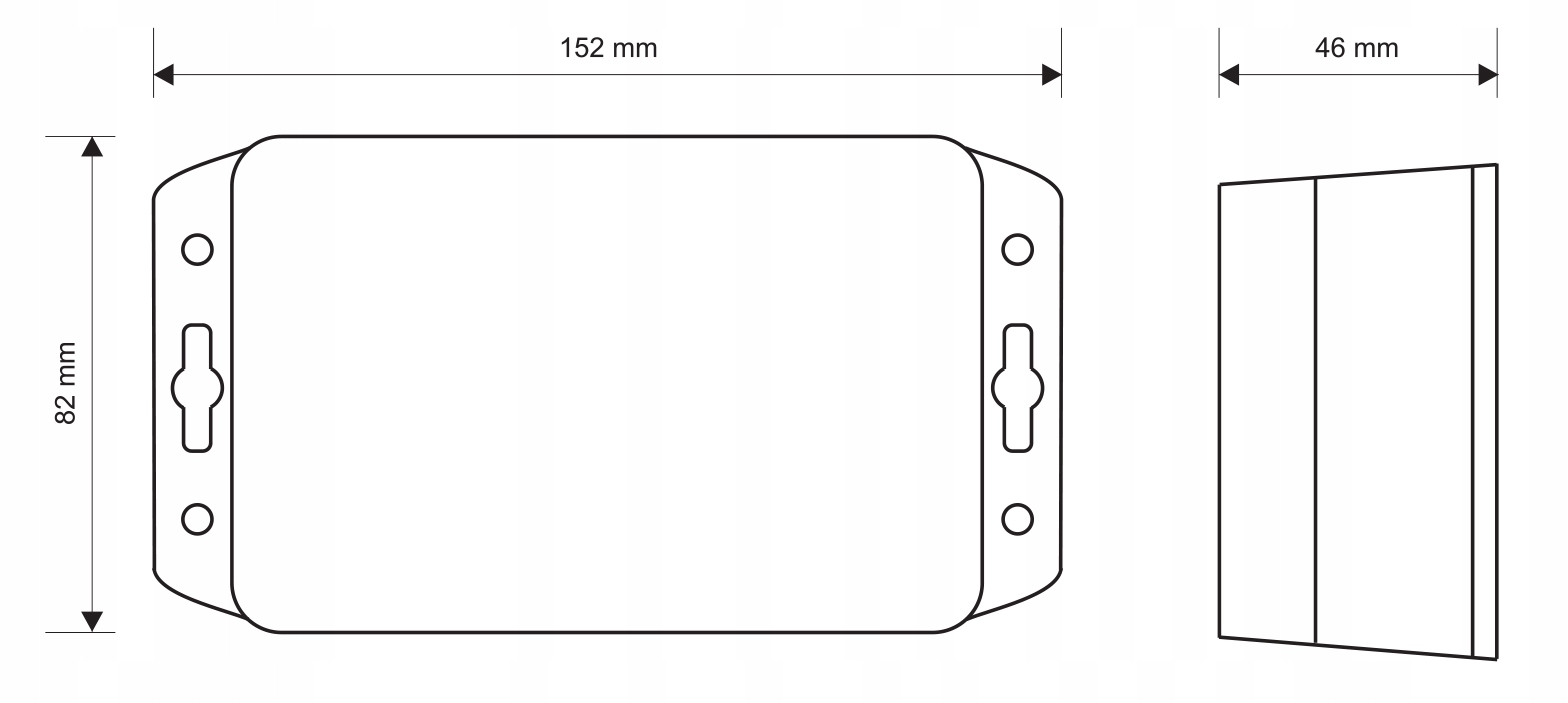

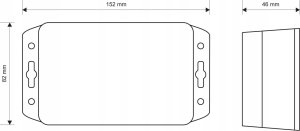

• Wymiary (szer./wys./gł.) mm: 152/82/46
• Normy, aprobaty, certyfikaty: zgodność z dyrektywami EMC, LVD, RoHS

ZAWARTOŚĆ ZESTAWU

• Sterownik Euroster FH2,
• przewód zasilający,
• kołki rozporowe,

OPIS DZIAŁANIA

Moduł Euroster FH2 może współpracować z regulatorami pokojowymi, które posiadają wyjście baznapięciowe, normalnie otwarte (NO) np. dowolnym regulatorem firmy Euroster. Można podłączyć zarówno regulatory przewodowe jak i bezprzewodowe. Po otrzymaniu sygnału z regulatora pokojowego danego obiegu moduł FH2 załącza pompę c.o. tego obiegu oraz wyjście kocioł.

Wyjście KOCIOŁ beznapięciowe służy do załączania źródła ciepła, np. kotła gazowego. Posiada 3 wyprowadzenia oznaczone NC, COM, NO. Wytrzymuje napięcie sieci 230V i obciążenie 2A. Zazwyczaj kocioł podłącza się pod zaciski COM NO (zwarte grzeje, rozwarte nie grzeje).Pompy c.o. obiegów podłączyć do złącz „Pompa 1” i „Pompa2”.

W przypadku instalacji z ogrzewaniem podłogowym należy zastosować dodatkowe zabezpieczenie termiczne (termik bimetaliczny). Ma on za zadanie zabezpieczyć instalację podłogową przed przegrzaniem. Przekroczenie temperatury zabezpieczenia spowoduje wyłączenie pompy c.o. oraz kotła.

Jeśli wykorzystujemy sterownik do zwykłej instalacji grzewczej nie ma konieczności stosowania zabezpieczenia termicznego. W miejscu podłączenia zabezpieczenia termicznego zainstalowana jest fabrycznie zwora.

SCHEMAT PODŁĄCZENIA
