Cyfrowa centrala domofonowa ELFON OPTIMA OP-SL255 G

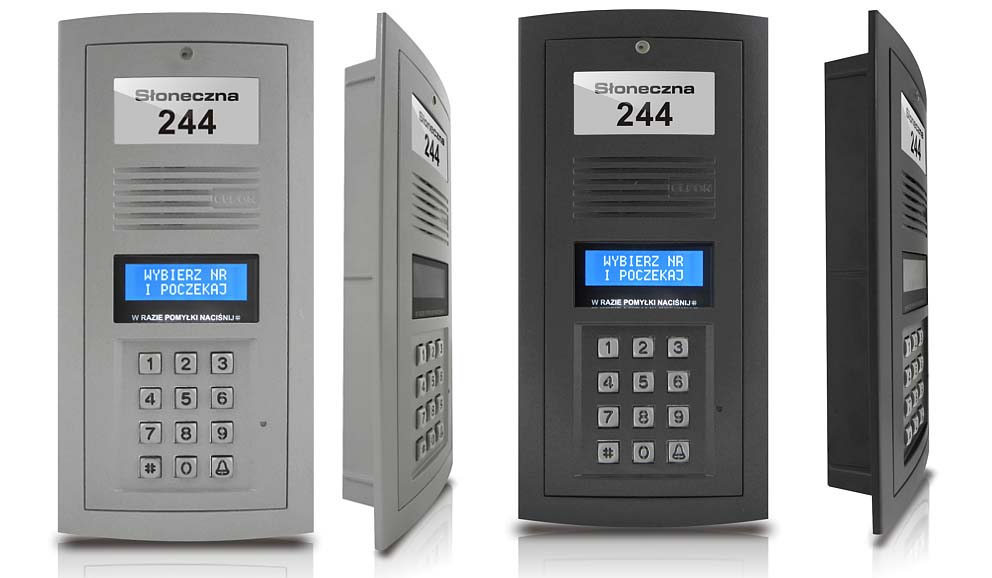

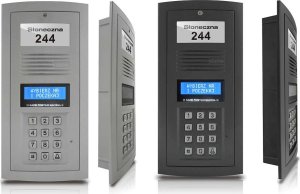

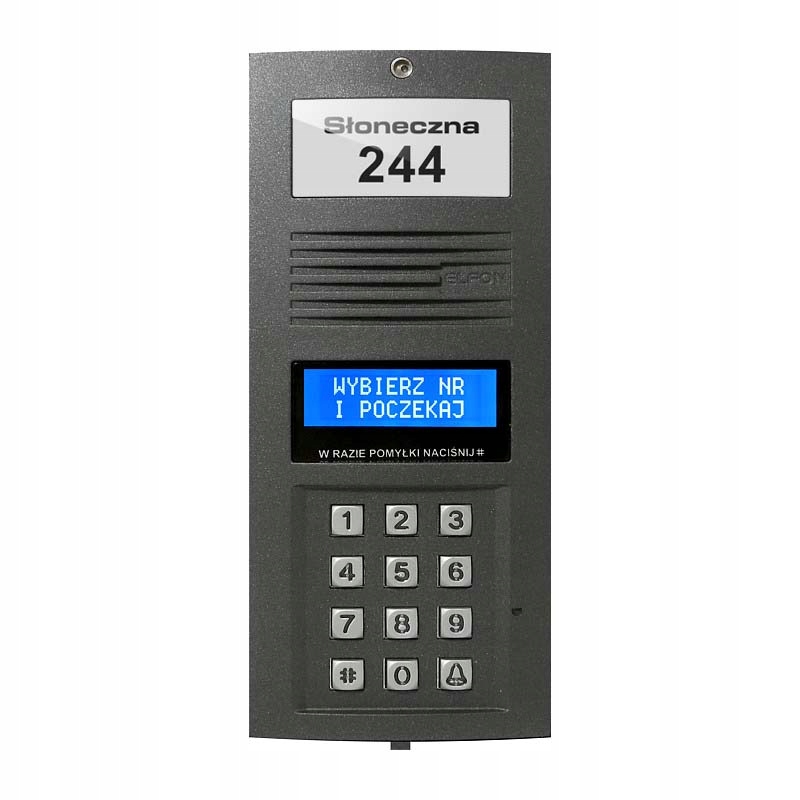

ELFON OPTIMA OP-SL255 G typu SLAVE stanowi doskonałą opcję w przypadku budowy 2-przewodowej instalacji domofonowej wielobranżowej lub 4-przewodowej instalacji wideodomofonowej. Model OPTIMA OP-SL255 G ma podświetlaną wizytówkę adresową, jest zamknięty w wandaloodpornej obudowie w kolorze szarym (popiel), wykonanej ze stopu cynku i aluminium. Istnieje możliwość  tworzenia  rozbudowanych  systemów  z  równorzędnymi wejściami, np: w budynkach, do których prowadzi kilka wejść do tych samych  mieszkań (np. klatka lub blok z kilkoma wejściami). Instalację taką tworzy się, łącząc ze sobą panele SLAVE OP-SL255, OP-SL255R(C).  Maksymalnie można zbudować instalację złożoną z 4 równorzędnymi wejściami, obsługującą aż 255 mieszkań. W przypadku ilości wejść większej niż 2 konieczne jest użycie modułu OP-H4v3, który zapewni komunikację między panelami.

Cechy paneli systemu Optima 255

• automatyczne podgrzewanie wyświetlacza - zjawisko spowalniania wyświetlacza w niskich temperaturach zostało znacznie ograniczone
• współpraca z wieloma modelami unifonów
• dodatkowy przekaźnik umożliwiający wysterowanie urządzenia zewnętrznego
• wejście KE pozwalające na podłączenie przycisku zwiernego (NO) - możliwość konfiguracji funkcji przycisku (otwieranie elektrozaczepu, przekaźnika, obu jednocześnie)
• automatyczne wykrywanie stanu zwarcia linii unifonów - możliwość współpracy z elektrozaczepami stało i zmiennoprądowymi oraz typu rewersyjnegotrwała i wygodna w użyciu klawiatura gwarantuje niezawodną pracę nawet w niekorzystnych warunkach atmosferycznych
• tryb "GABINET" - automatyczne otwarcie elektrozaczepu przy odwieszonej słuchawce

Główne możliwości konfiguracyjne

• numeracja lokali - nr lokalu może być dowolna liczba z zakresu 1-9999, możliwe jest dodanie nieciągłych zakresów numeracji, dla których panel automatycznie przypisze fizyczne nr unifonów, dla każdego dodanego nr lokalu, możliwa jest zmiana przypisanego automatycznie nr unifonu, na inny, wolny nr fizyczny słuchawki
• ustawienie szeregu parametrów ogólnych (np. czas otwarcia zamka, czas rozmowy)
• personalizacja ustawień dla danego lokalu (np. rodzaj i głośność dzwonka, czas dzwonienia)
• system kodów - otwarcie zamka
• 8-cyfrowy kod serwisowy umożliwiający także dostęp do konfiguracji systemu 8 kodów ogólnych (4-cyfry)
• 4-cyfrowy kod indywidualny dla każdego z obsługiwanych lokali (255)
• panel pozwala na wygenerowanie unikalnego zestawu 4-cyfrowych kodów indywidualnych w oparciu o podany przez instalatora 8-cyfrowy numer
• wybór między dwoma sposobami nawiązywania połączeń: z potwierdzeniem lub bez potwierdzenia (dzwonienie po czasie)

Główne funkcje ułatwiające instalację

• tryb instalacji - umożliwia nawiązanie połączenia panel – unifon z poziomu unifonu, dzięki czemu instalator może w pojedynkę testować instalowany system
• test unifonów - panel automatycznie potrafi wyszukać unifony, których słuchawka jest nieprawidłowo odłożona

Dane techniczne

• Panel przedni: ZnAl wandaloodporny
• Głośnik: impedancja 8 Om
• Wzmacniacz: kl. AB 1W analogowy
• Wejście: KE
• Wyjście: przekaźnikowe NO
• Klawiatura: numeryczna, podświetlana
• Wyświetlacz: LCD graficzny 128x64
• Zakres częstotliwości: 200Hz - 4kHz
• Zakres temperatury roboczej: -20⁰C - 70⁰C
• Zakres temperatury przechowywania: -20⁰C - 70⁰C
• Wilgotność względna: maks. 95% bez kondensacji
• Wyjście elektrozaczepu: normalny, rewersyjny, napięcie stałe, napięcie zmienne
• Napięcie zasilające: AC 14V
• Wybieranie: nr lokalu
• Współczynnik ochrony: IP 44
• Klasa wandaloodporności: IK08
• Ilość obsługiwanych unifonów/monitorów: 255
• Ilość wejść w systemie: 4 równorzędne wejścia
• Kamera CCD 700 TVL: brak
• Ilość kluczy RFID: brak
• Kody wejścia: 1 dla lokalu, 8 ogólnych, 1 serwisowy
• Dodatkowe wejście (KE): możliwość podłączenia przycisku zwiernego
• Maks. pobór prądu: 1,0 A
• Pobór prądu podczas czuwania: 350 mA bez elektrozaczepu
• Maks. obciążenie wyj. elektrozaczepu: do 700 mA
• Maks. obciążenie wyj. dodatkowego (NO,CON): 5A 250V AC / 30V DC lub 10A 125V AC
• Rodzaj montażu: decyduje rodzaj obudowy (natynkowa / podtynkowa)
• System: jednowejściowy / wielowejściowy / wielostrefowy
• Maksymalna odległość od  panelu do ostatniego unifonu: 600 m
• Metoda otwarcia: brak
• Standardowe okablowanie: 2-żyłowy UTP kat. 5E (system JEDNOWEJŚCIOWY audio); 4-żyłowy UTP kat. 5E (system WIELOWEJŚCIOWY audio+komunikacja, JEDNOWEJŚCIOWY audio+wideo), 6-żyłowy UTP kat. 5E (system WIELOWEJŚCIOWY audio+wideo+komunikacja)
• Kolor obudowy: grafitowy

Wymiary

Przykładowa konfiguracja

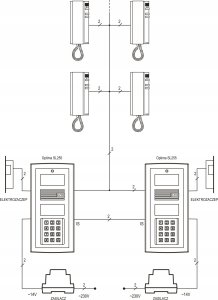

Praca w systemie dwuwejściowym

W tym układzie pracy klienta nie musimy używać modułu komunikacyjnego OP-H4v3, którego zastosowanie jest konieczne w przypadku rozbudowy systemu o kolejne panele OPTIMA SL255.

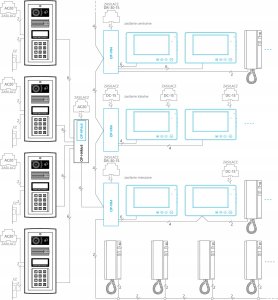

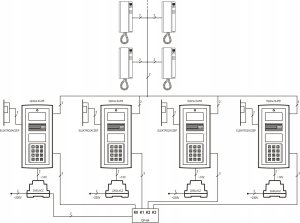

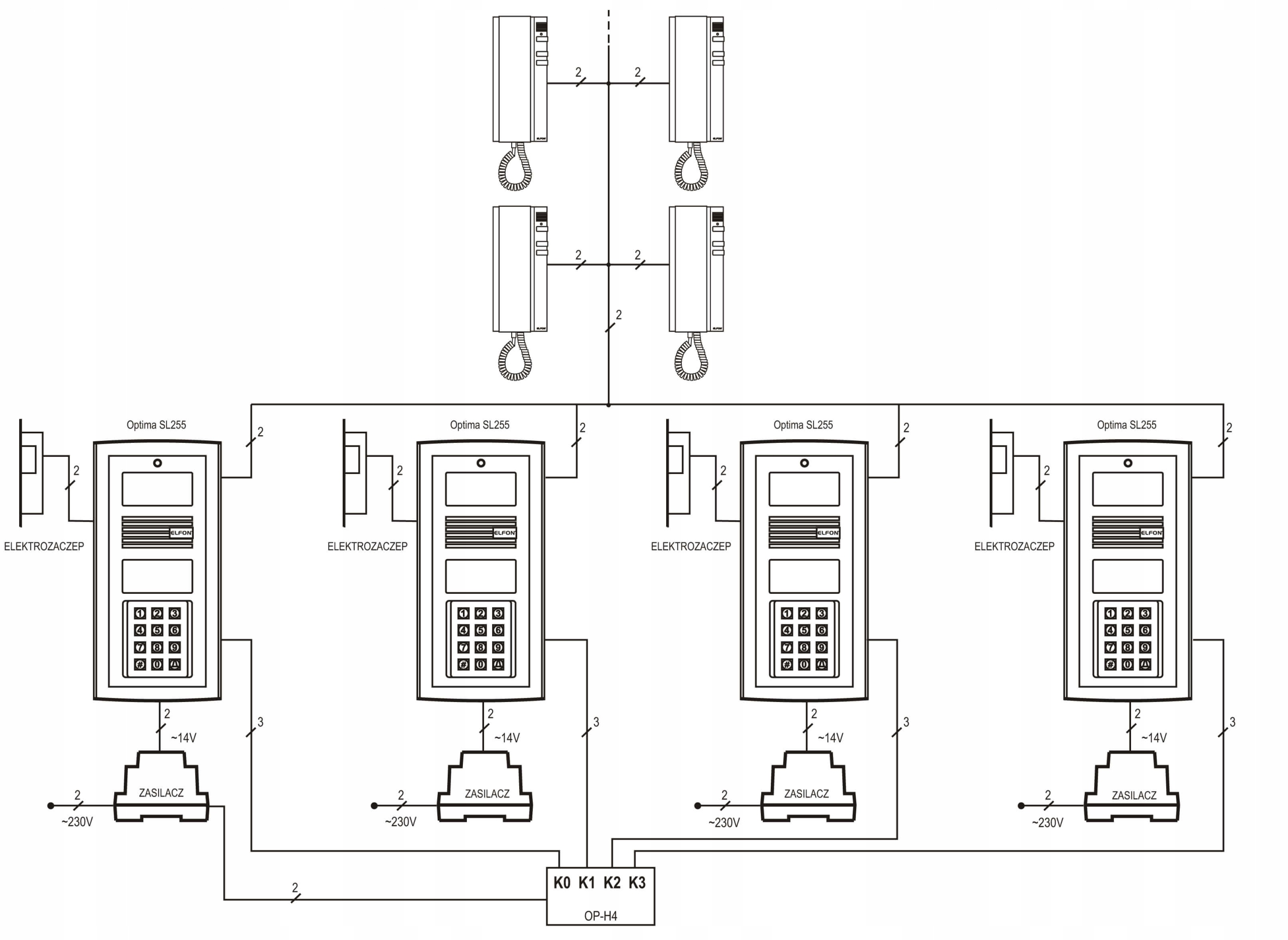

Praca w systemie wielowejściowym

Praca paneli OPTIMA SL255 z modułem komunikacyjnym OP-H4v3 jest wymagana w przypadku instalacji trzy i czterowejściowej. Zastosowanie modułu komunikacynego OP-H4v3 będzie potrzebne w przypadku przyszłej rozbudowy instalacji o kolejne panele OPTIMA w systemie wielowejściowym z wykorzystaniem paneli typu Master i Slave. Przyszła rozbudowa systemu o moduły listy elektronicznej oraz wybierania jednoprzyciskowego również będzie wymagała użycia modułu OP-H4MS.

Urządzenia współpracujące z centralą domofonową OPTIMA OP-SL255

• moduły funkcyjne: OP-EL
• unifony: OP-U7
• moduły dodatkowe: OP-PM1
• zasilacze: AC-20
• monitory: OP-VM7F
