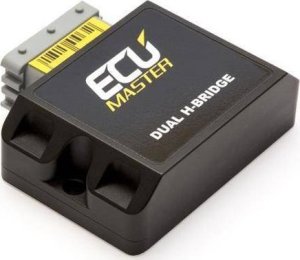

Ecumaster Moduł Dual H-Bridge

Moduł Ecumaster Dual H-Bridge to zaawansowane urządzenie przeznaczone do zastosowań w systemach automatyki samochodowej, które umożliwia dwukierunkowe sterowanie silnikami DC. Dzięki solidnym zabezpieczeniom i wszechstronności, sprawdzi się w różnych projektach motoryzacyjnych.

• Obsługuje ciągły prąd do 10 A i szczytowy do 30 A, co pozwala na efektywne sterowanie silnikami o większej mocy.
• Zakres napięcia od 6V do 28V czyni go odpowiednim do instalacji w samochodach 12V i 24V, co zwiększa jego uniwersalność.
• Posiada 4 wejścia, które mogą być analogowe lub cyfrowe, co umożliwia elastyczne dostosowanie do różnych aplikacji.
• Wyjście PWM o rozdzielczości 12 bitów i częstotliwości 3,9 kHz zapewnia precyzyjne sterowanie prędkością silnika.
• Wbudowane zabezpieczenia przed przetężeniem i zwarciem chronią moduł oraz podłączone urządzenia, co zwiększa niezawodność systemu.
• Programowanie przez interfejs CAN umożliwia łatwą integrację z innymi systemami, co ułatwia konfigurację i dostosowanie do specyficznych potrzeb.

Moduł Ecumaster Dual H-Bridge – dla Twojego pojazdu

Moduł Ecumaster Dual H-Bridge to nowoczesne urządzenie, które łączy innowacyjną technologię z praktycznymi zastosowaniami w systemach automatyki samochodowej. Dzięki dwóm niezależnym mostkom H, ten moduł zapewnia niezawodne i efektywne sterowanie silnikami DC, co czyni go doskonałym wyborem zarówno dla pasjonatów motoryzacji, jak i dla profesjonalistów.

Niezależne mostki H z zabezpieczeniem przed przetężeniem

Bezpieczeństwo to kluczowy aspekt w każdym systemie elektrycznym. Moduł Dual H-Bridge został zaprojektowany z myślą o ochronie przed przetężeniem i zwarciem, co zapewnia długotrwałą i niezawodną pracę. Dzięki temu możesz być pewien, że Twój system będzie działał sprawnie, nawet w trudnych warunkach.

Wszechstronne zastosowanie w elektrycznych szybach i wzmacniaczach

Moduł ten znajduje zastosowanie w wielu aplikacjach, w tym w elektrycznych szybach oraz wysokoprądowych elektronicznych wzmacniaczach przepustnicy. Jego wszechstronność sprawia, że jest idealnym rozwiązaniem dla różnorodnych projektów motoryzacyjnych, które wymagają precyzyjnego sterowania.

Kontrola za pomocą magistrali CAN – prosta i efektywna

Programowanie modułu odbywa się za pomocą interfejsu CAN, co zapewnia prostotę i efektywność w zarządzaniu jego funkcjami. Używając narzędzi takich jak ECUMaster USB to CAN, Kvaser lub Peak PCAN, możesz łatwo dostosować ustawienia do swoich potrzeb.

Zakres napięcia: 6V - 28V dla instalacji samochodowych

Moduł Ecumaster Dual H-Bridge działa w szerokim zakresie napięcia od 6V do 28V, co czyni go idealnym do instalacji w pojazdach z systemami 12V i 24V. Dzięki temu możesz go wykorzystać w różnych typach samochodów osobowych.

Wydajność prądowa: ciągły 10A, szczyt 30A

Moduł obsługuje ciągły prąd o wartości 10 A oraz szczytowy prąd do 30 A, co pozwala na efektywne zasilanie silników i innych urządzeń elektrycznych w Twoim pojeździe. Taka wydajność zapewnia niezawodność i stabilność działania.

Wejścia analogowe i cyfrowe – elastyczność w sterowaniu

Moduł oferuje 4 wejścia, które mogą być analogowe (0-5 V) lub cyfrowe (PWM w zakresie 35 Hz - 200 Hz). Dzięki temu masz pełną kontrolę nad parametrami pracy, co pozwala na dostosowanie go do specyficznych wymagań Twojego projektu.

Specyfikacja techniczna Modułu Dual H-Bridge – szczegóły i parametry

• Zakres napięcia: 6V - 28V
• Prąd wyjściowy: ciągły 10A, szczyt 30A
• Wejścia: 4 wejścia analogowe (0-5 V) / cyfrowe (35 Hz - 200 Hz PWM)
• Wyjście PWM: 12 bitów 3,9 kHz
• Zawartość opakowania: moduł H-Bridge oraz 24 złącza pozycyjne z zaciskami

Stwórz wymarzone rozwiązanie dla swojego pojazdu z modułem Ecumaster Dual H-Bridge i ciesz się niezawodnością oraz wszechstronnością, jaką oferuje!
