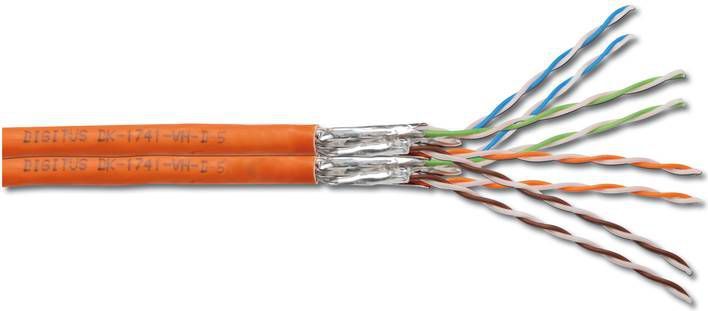

Digitus Kabel instalacyjny Cat.7 S-FTP pary skręcone (DK-1741-VH-D-1)

Kabel instalacyjny 2x 4x2xAWG23 S-FTP kat. 7 1000 MHz LSZH. Wykorzystywany do budowy okablowania strukturalnego. Odpowiedni do torów transmisyjnych klasy F, 1000 MHz. Zgodny z normami ISO/IEC 11801, DIN EN 50173, DIN EN 50288-4-1

Właściwości fizyczne

• Przewodnik: drut AWG 23/1; miedź 0.57mm nom
• Izolacja: SFS-PO
• Liczba przewodników: 2x8, skręcone w 2x4 pary
• Kody kolorów: niebieski x biały, pomarańczowy x biały, zielony x biały, brązowy x biały
• Indywidualne ekranowanie par: folia aluminiowa, pokrycie 100%
• Łączny ekran: cynkowany oplot miedziany, pokrycie 35%
• Płaszcz zewnętrzny: niskodymny, bezhalogenowy, ognioodporny, do zastosowań wewnętrznych
• Grubość zewnętrznej izolacji: 0.6mm
• Kolor: pomarańczowy (RAL 2000)
• Średnica zewnętrzna: 16x7.5mm
• Właściwości mechaniczne
• Promień zgięcia: dynamiczny: 8xD mm min., statyczny: 4xD mm min.
• Zakres temperatur przechowywania: -20°C - +75°C
• Temperatura instalacji: 0°C to +50°C
• Temperatura pracy: -20°C to +60°C
• Testy ogniowe: IEC 60332-1 (ogień), IEC 60754 (gaz), IEC 61034 (dym)
• Maksymalna siła rozciągania: 150N
• Obciążenie ogniowe: 650 kJ/m
• Waga całkowita: 136 kg/km
• Właściwości elektryczne przy 20°C
• Impedancja: 100±5 Ohm @ 1-600 MHz
• NVP: 75-77%
• Pojemność: 40 pF/m @ 1 KHz
• Asymetria pojemności względem ziemi: 1.6 pF/m @ 1 KHz
• Asymetria pojemności względem ziemi: 1.6 pF/m @ 1 KHz
• Rezystancja izolacji: 0.5G Ohm/km min.
• Rezystancja przy prądzie stałym: maks. 72 Ohm/km (asymetria rezystancji maks. 2%)
• Rezystancja pętli dla prądu stałego: maks. 147 Ohm/km (asymetria rezystancji maks. 2%)
• Rezystancja: 72Vdc max.
• Przesłuch obcy: min. 85dB @ 30-100 MHz, min. 82-20Log(f/100)dB @ 100-1000 MHz
• PS-ANEXT: min. 92.5-15Log(f) dB @ 1-600 MHz (maks. 67 dB)
• PS-AACRF: min. 78.2-20Log(f) dB @ 1-600 MHz (maks. 67 dB)
• Opóźnienie fazowe: 534+36/f½ ns/100m max. @ f=1-1000 MHz
• Różnica opóźnień: 25 ns/100m
