COSMO R1 to jednostronny zestaw domofonowy polskiej firmy Cyfral. Wyposażony jest w czytnik kart zbliżeniowych RFID.

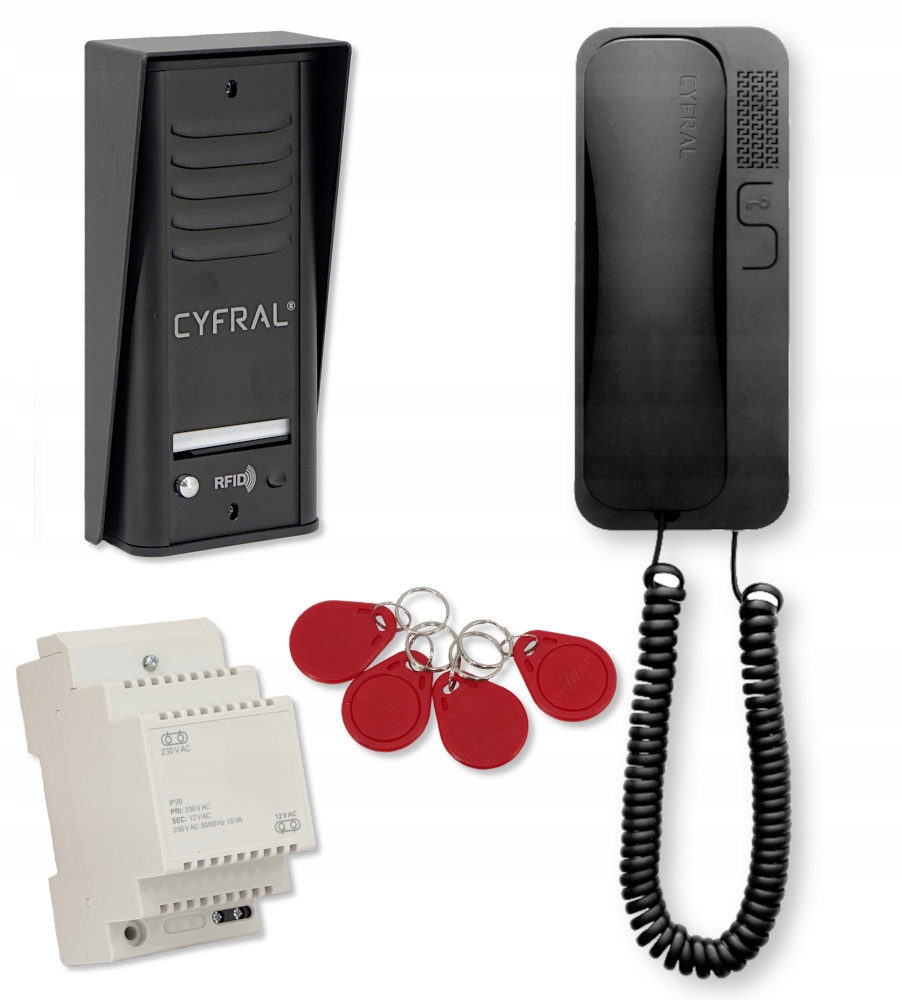

Domofon zawiera:

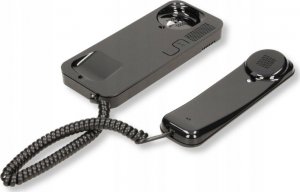

1. unifony o parametrach:

• system domofonowy jednoprzewodowy
• przycisk: funkcja otwierania drzwi wejściowych
• przycisk: wielofunkcyjny umożliwiający np. włączanie oświetlenia
• stopień ochrony IP20
• kolor unifonu biały
• wymiary 198 x 84 x 34 [mm]

i funkcjach

• możliwość uruchomienia elektrycznego zamka bez podnoszenia słuchawki
• regulacja głośności wywołania z możliwością wyłączenia
• montaż przewodów bez konieczności lutowania

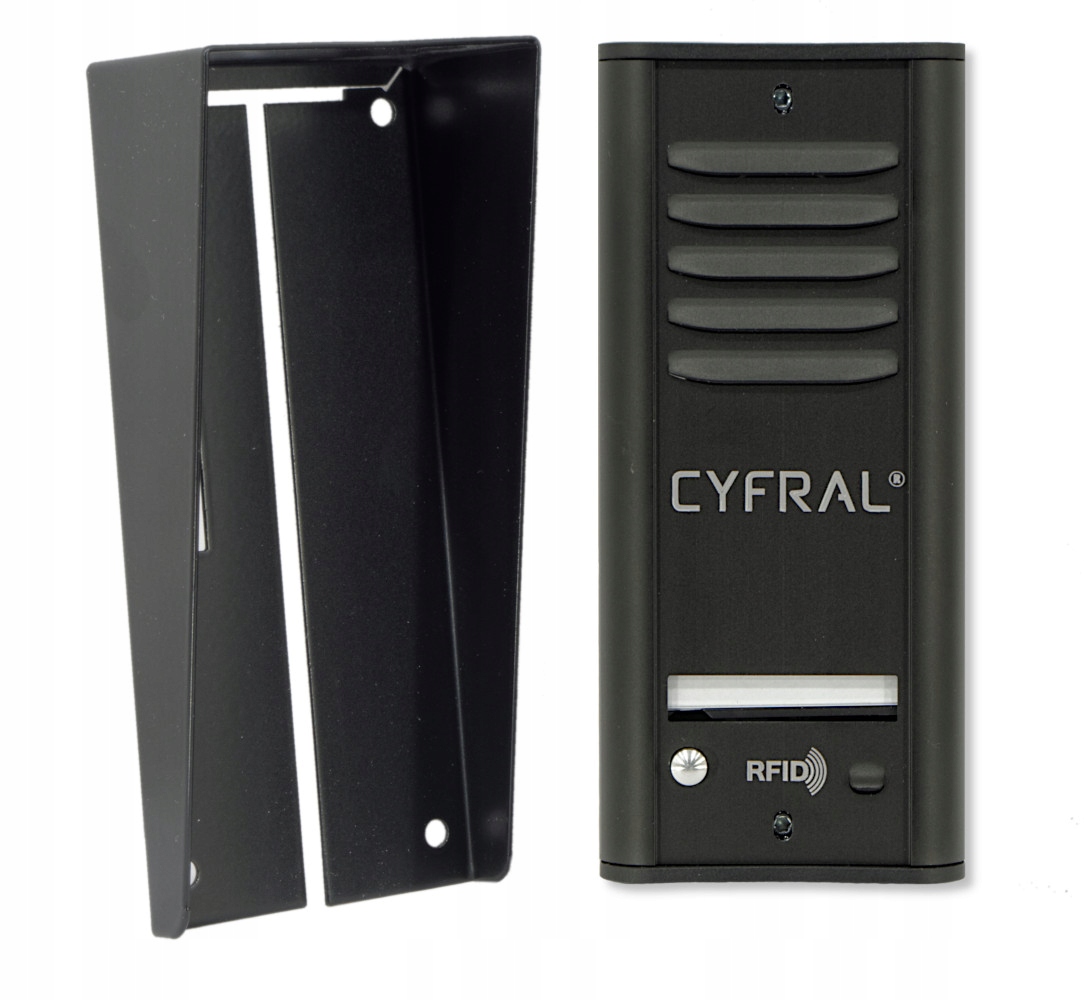

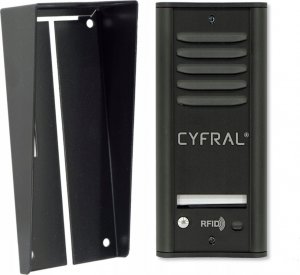

2. daszek chroniący przed wpływami pogodowymi

3. panel zewnętrzny

• rodzaj komunikacji przewodowa
• wizytówka z podświetlanym nazwiskiem
• materiał obudowy stop aluminium
• sposób montażu kasety natynkowy
• czytnik kart zbliżeniowych RFID
• możliwość zaprogramowania do 100 kart (2 pierwsze typu MASTER)
• zasilanie 230 V AC / 12 V
• elektryczny zamek współpracujący: 12 V AC / 500 mA (maks.)
• wymiary 150 x 69 x 38 [mm]

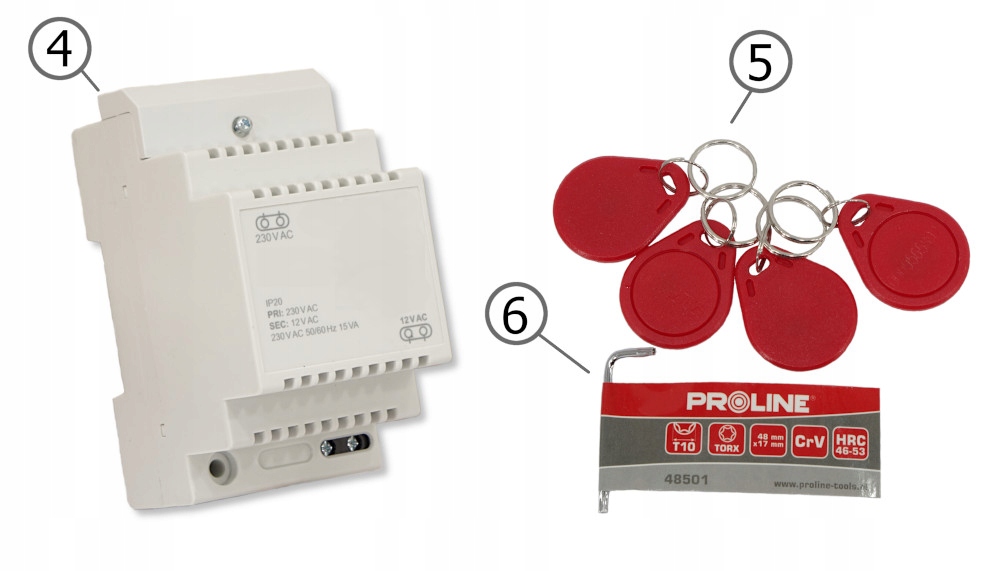

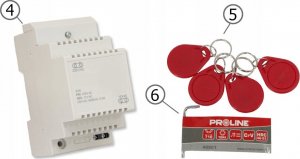

4. zasilacz transformatorowy 12 V AC (15VA) montowany na szynę TH-35

5. cztery breloki

6. klucz zabezpieczający

7. dodatkowo instrukcja obsługi

zestaw nie zawiera śrub i kołków montażowych

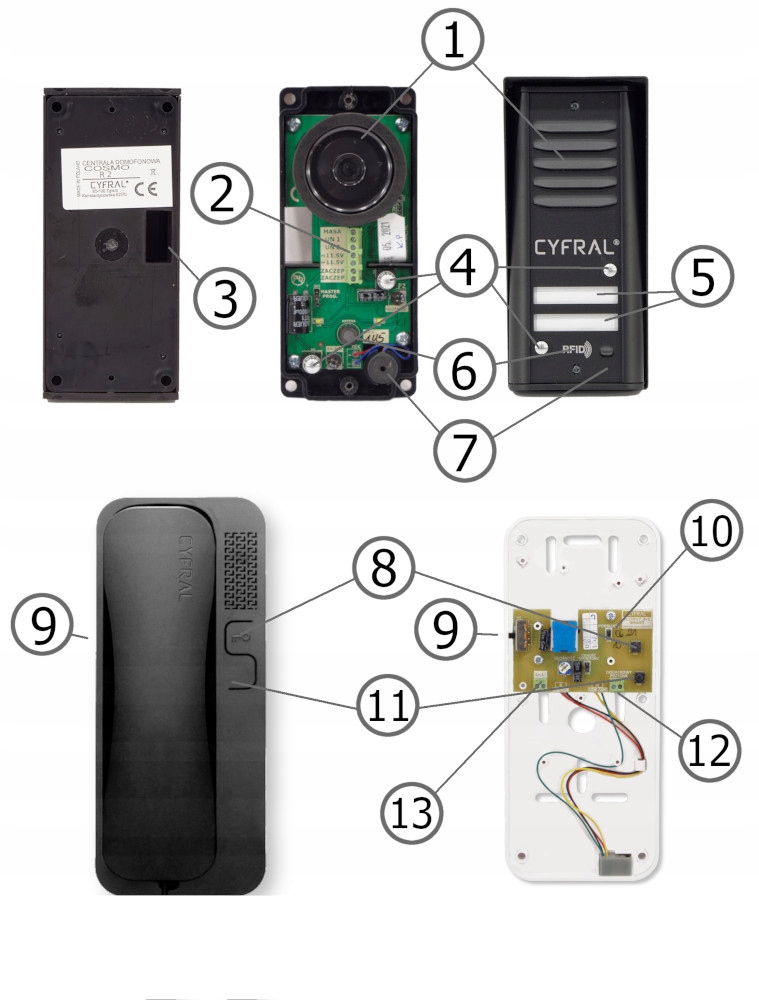

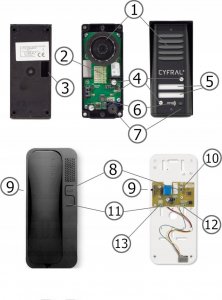

Opis:

1. głośnik
2. zaciski przyłączeniowe panela zewnętrznego
3. wyjście na przewody
4. przyciski wywołania
5. podświetlane wizytówki
6. czytnik kart zbliżeniowych
7. mikrofon
8. przycisk zwalniania rygla
9. trójpozycyjny przełącznik głośności dzwonka (wysoki poziom dzwonka, średni poziom dzwonka, dzwonek wyłączony)
10. złącze dwunóżkowe - jumper - zwarcie zworą przekształca unifon z wersji bez podsłuchu na wersję z podsłuchem, jest ona szczególnie przydatna w instalacjach w domkach jednorodzinnych, gdzie podsłuch wejścia, jak również pełna aktywność unifonu po zdjęciu słuchawki z uchwytu, bez konieczności wcześniejszego jego wywołania, może być pożądana
11. przycisk wielofunkcyjny służy do podłączenia dodatkowych urządzeń (wyłączniki światła, sterowanie bramą, itp.). Jest on niezależny od systemu domofonowego i jest zwykłym przyciskiem zwiernym. Maksymalne obciążenie: 200mA 12V AC/DC
12. wejście przycisku wielofunkcyjnego
13. złącze do podłączenia linii unifonu przychodzącej z centrali
14. potencjometr regulacji głośności w słuchawce unifonu. Ustawienie zbyt wysokiego poziomu może powodować szkodliwe sprzężenia akustyczne
15. regulacja czułości mikrofonu (zwora założona – wysoka czułość, zwora zdjęta – czułość obniżona). Fabrycznie aparat ustawiony jest na wysoką czułość mikrofonu – w przypadku zbyt wysokiego poziomu dźwięku w panelu zewnętrznym zworę należy zdjąć.

Działanie systemu:

Centrala domofonowa COSMO obsługuje jednego lokatora. Naciśnięcie przycisku na panelu powoduje wywołanie unifonu wybranego lokatora. Dzwonienie następuje dwukrotnie po naciśnięciu przycisku. Podjęcie rozmowy jest sygnalizowane przez błyskanie podświetlenia listy lokatorów. Po odłożeniu słuchawki unifonu centrala przechodzi w tryb czuwania. Otwieranie zamka może być dokonane zarówno z unifonu, jak i z karty RFID. Po otwarciu zamka przyciskiem unifonu nie ma konieczności prowadzenia rozmowy, przycisk jest aktywny przez cały czas od uruchomienia zestawu. Aktywacja zamka za pomocą karty RFID powoduje cztery krótkie sygnały dźwiękowe. W przypadku niezarejestrowanej karty, centrala generuje ciągły dźwięk odmowy dostępu.

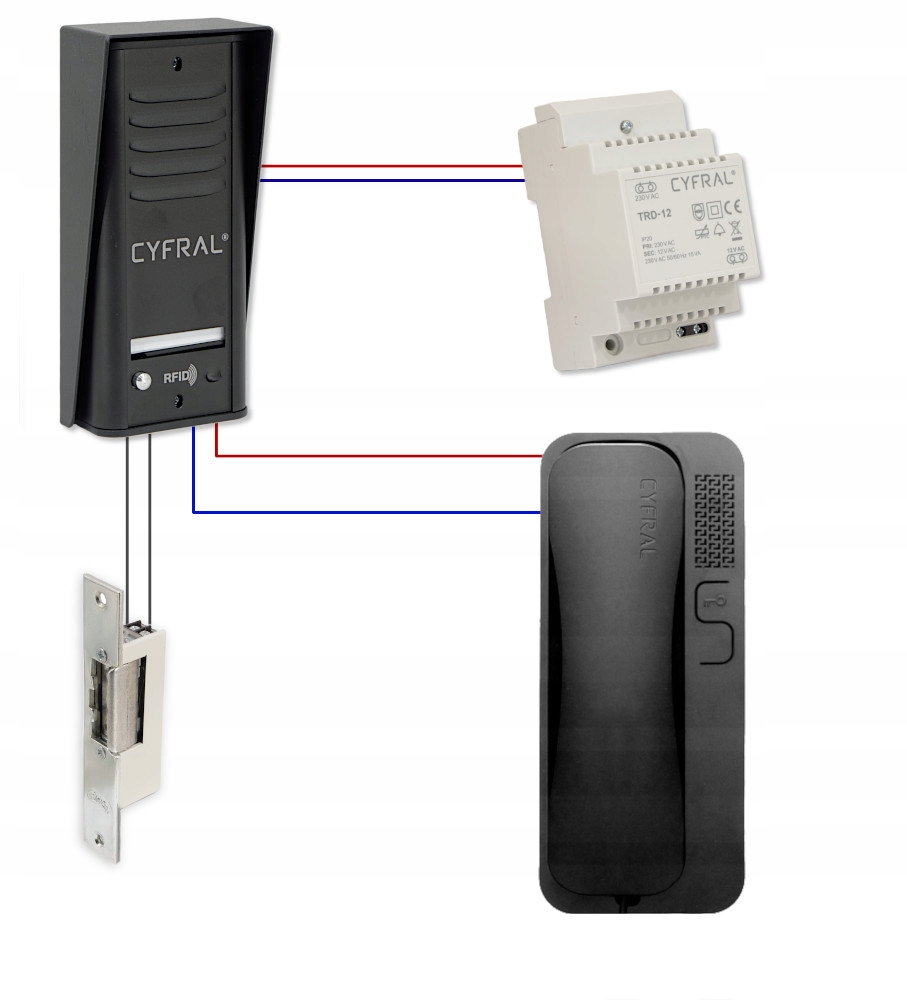

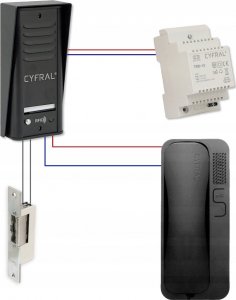

Schemat podłączenia

Centrala COSMO jest rozwiązaniem, w którym zastosowano dwukierunkową transmisję sygnału, a połączenie unifonu słuchawkowego z panelem przyzywowym wykonano linią jednoprzewodową.

Zasilacz powinien być zamontowany w sposób, który nie umożliwia dostępu wody i wilgoci. Jeśli zasilacz jest montowany w dużej odległości od centrali, należy uwzględnić przekrój poprzeczny przewodów zasilających. Dla przewodu o średnicy żył 0,5mm zaleca się, aby odległość nie przekraczała 10m.

Procedura programowania kart RFID

Centrala domofonowa COSMO jest wyposażona w czytnik kart zbliżeniowych RFID. Czytnik znajduje się bezpośrednio pod podświetlanym okienkiem wizytówki. Aby uruchomić zamek lub zaprogramować kartę RFID, należy zbliżyć kartę do okienka wizytówki na odległość około 10mm. Do centrali można zaprogramować dwie karty MASTER, które umożliwiają programowanie i usuwanie dodatkowych kart do 98 sztuk. Pojemność pamięci wynosi maksymalnie 100 kart.

Programowanie kart MASTER

załóż zworkę SW3, oznaczoną na płytce centrali jako "MASTER PROG.". Centrala potwierdzi wejście w tryb programowania sygnałami dźwiękowymi. Następnie kolejno przyłóż do anteny umieszczonej między diodami podświetlenia dwa karty RFID, które chcesz zaprogramować jako MASTER. Powodzenie rejestracji karty jest sygnalizowane dźwiękowym potwierdzeniem. Aby opuścić tryb programowania, zdjąć zworkę SW3. Centrala jest gotowa do pracy.

- zworki SW3 używa się tylko do programowania kart MASTER

- wejście w tryb programowania MASTER usuwa wszystkie dotychczas zaprogramowane karty MASTER

- naciśnięcie dolnego przycisku usuwa wszystkie zaprogramowane karty (z wyjątkiem kart MASTER)

- klucze MASTER otwierają zamki tak samo jak zwykłe karty

Programowanie pozostałych kart

aby zaprogramować pozostałe karty, naciśnij przycisk wywołania pierwszego lokatora (dolny przycisk) i przytrzymaj go przez co najmniej pięć sekund (w tym czasie centrala zadzwoni). Trzymając naciśnięty przycisk, przyłóż kartę MASTER do czytnika (wejście w tryb programowania potwierdzone jest potrójnym sygnałem dźwiękowym), następnie oddal kartę MASTER od czytnika i puść przycisk wywołania. Centrala jest w trybie programowania i można teraz dodawać kolejne karty. Aby usunąć kartę z centrali, przytrzymaj przycisk wywołania i przyłóż kartę, którą chcesz usunąć (usunięcie potwierdzone jest podwójnym sygnałem dźwiękowym).
